分层切片拼装式立体拼图结构设计

　　这类分层切片拼装结构，最早脱胎于快速成型领域的分层制造思路，现在被广泛迁移到文创拼装、教学教具、创意摆件的生产场景中，尤其适配中小批量的激光切割加工场景，不需要开模，仅通过平面板材的切割、层叠组装就能得到立体造型，加工门槛低，组装过程的互动性强，不管是中小学科创教学的实操项目，还是文创潮玩领域的DIY产品，都能看到这类结构的应用。

　　从实际功能逻辑来看，这套结构核心是把任意三维网格造型沿固定轴向做等厚切分，单层层厚统一设置为2mm，这个厚度参数是经过多轮加工验证的：如果层厚小于1.5mm，激光切割后的薄板件容易出现翘曲变形，搬运、组装过程中边缘易崩损；如果层厚大于3mm，层叠后的阶梯感会过于明显，造型表面的顺滑度会大幅下降，同时板材切割后的自重增加，组装时的层间定位难度也会上升。2mm的厚度刚好平衡了加工刚性、造型精度和组装手感，适配市面上绝大多数常规密度板、亚克力板、椴木层板的激光切割加工参数，不需要针对特殊板材调整切割功率和走刀速度。

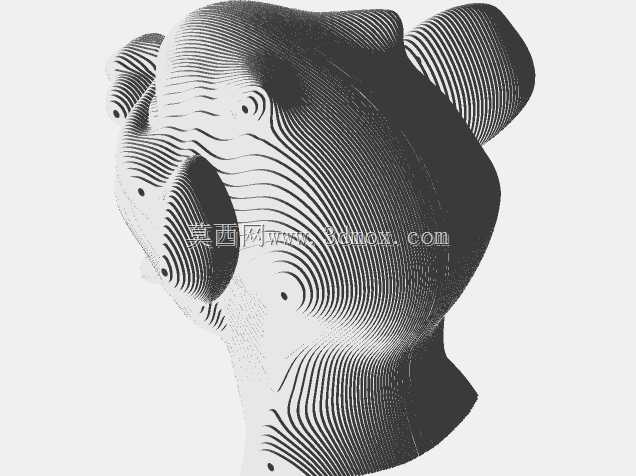

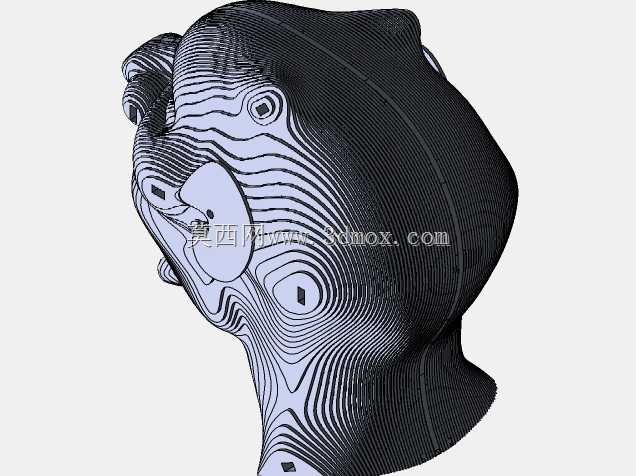

　　设计层面的核心逻辑，是先完成目标立体造型的三维建模，再沿垂直于拼装基准面的方向做等距剖面截取，每一个剖面轮廓单独导出为平面切割路径，切割时在每层板材的对应位置预留定位卡口，不需要额外的粘接辅助件就能完成初步定位，最终组装时仅需要在层间接触面涂刷少量水性胶水，沿定位卡口逐层对齐压合，就能得到完整的立体造型。和传统的注塑拼装模型相比，这种切片式结构不需要复杂的模具开发，设计迭代速度快，只需要调整三维模型的剖面参数就能快速生成新的切割文件，小批量定制的成本极低，甚至个人爱好者用桌面级激光切割机就能完成全套零件的加工。

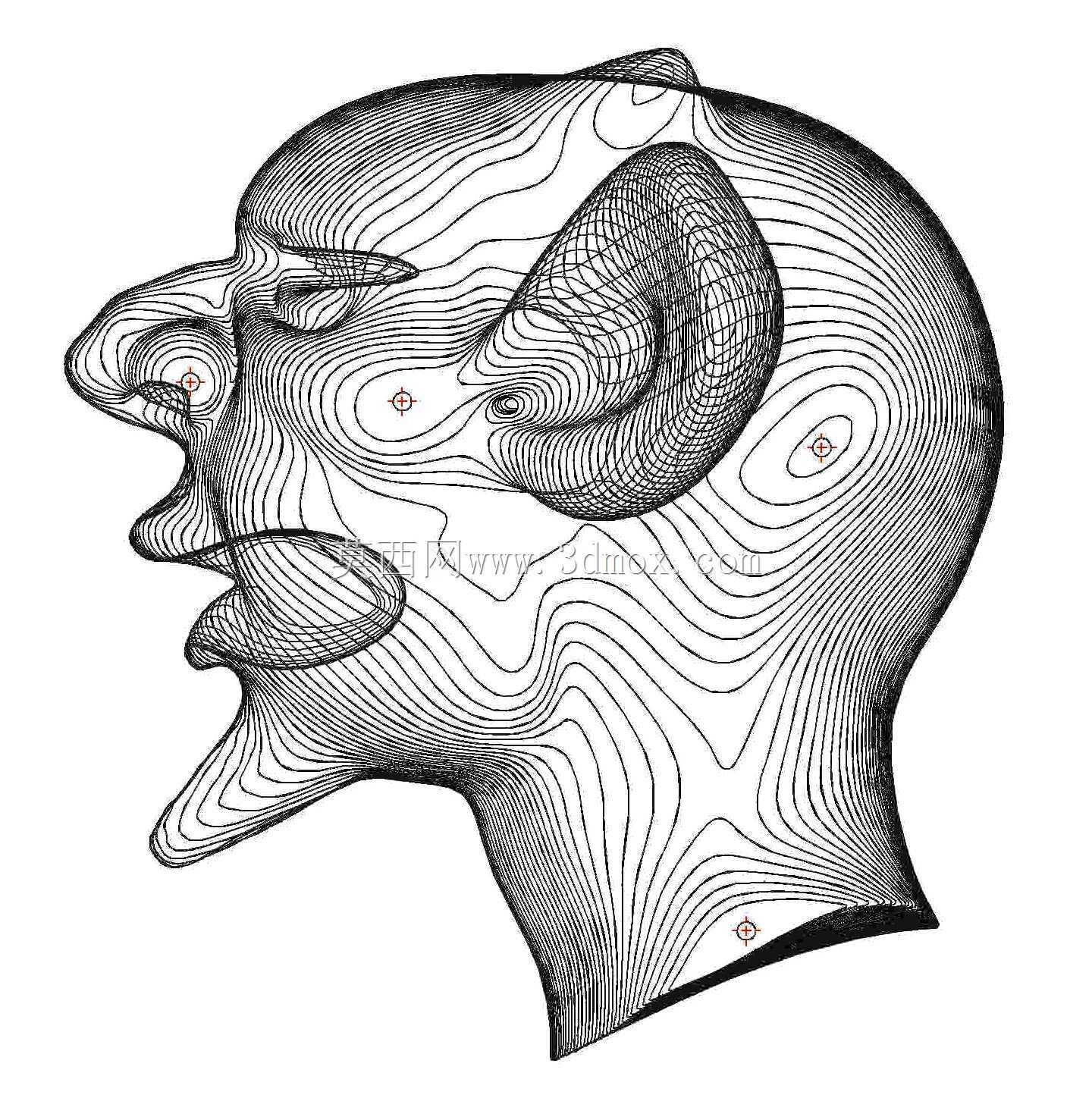

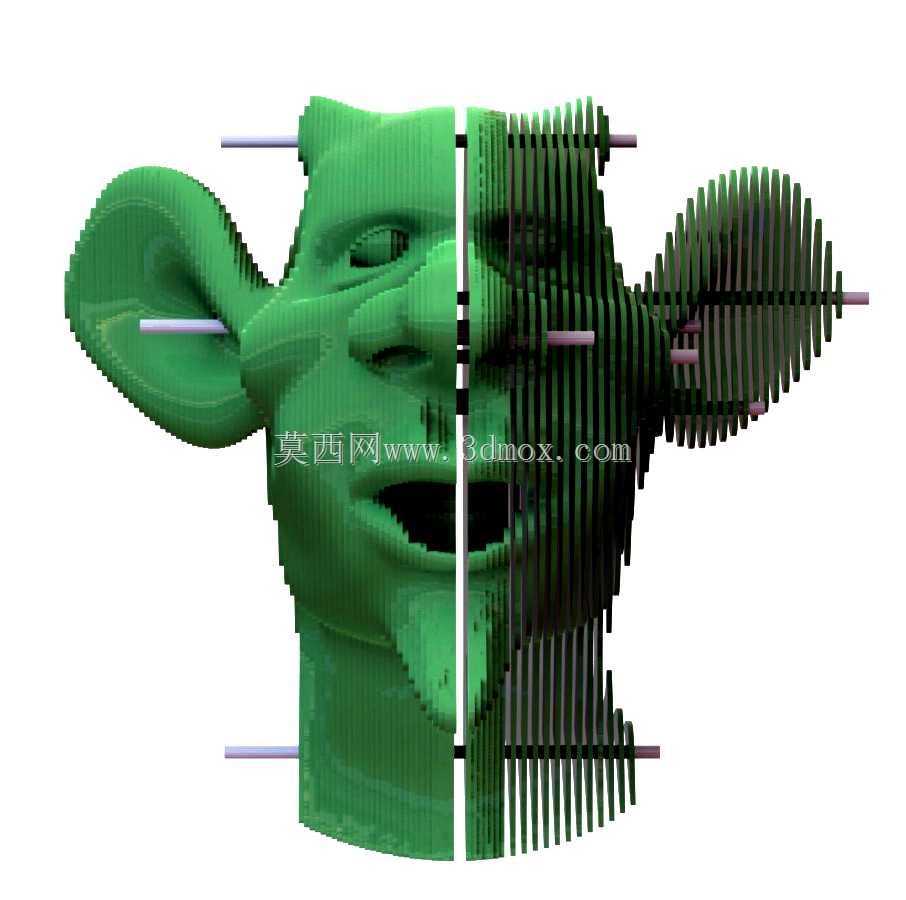

　　从安装边界和尺寸适配来看，这类结构的整体外轮廓尺寸完全可以根据加工板材的幅面灵活调整，常规桌面级摆件的尺寸控制在150mm150mm200mm区间内时，单块板材的切割件数量适中，不会出现过小的易丢零件，也不会因为零件过大导致层叠组装时的对齐误差累积。设计时需要注意，每层的定位卡口位置要沿造型的非外观面均匀分布，不能破坏造型外轮廓的完整性，卡口的配合公差要控制在0.1mm以内，过松会导致层间错位，过紧则会让组装时的压装力过大，容易压裂薄板零件。另外，对于造型中存在的悬空结构，要在切片时适当增加内部支撑层的连接筋，避免组装完成后局部结构因为自重出现变形，支撑筋的位置要隐藏在造型内部，不会影响最终的外观展示效果。

　　在实际应用中，这类结构除了做益智拼装玩具，还可以用来做产品设计阶段的实体手板验证，相比3D打印的手板，切片拼装的手板加工速度更快，成本更低，对于大尺寸的造型验证，只需要分块切割板材再组装，就能快速得到1:1的实体模型，用来校验整体比例、安装空间的合理性。在教学场景中，学生可以通过从三维建模到切片导出、再到切割组装的全流程操作，直观理解三维造型到二维工程图的转换逻辑，理解层叠制造的基本原理，比纯软件的建模教学更有实操性。需要注意的是，设计时要提前核算每层板材的切割路径长度，避免单块板材上出现过多的锐角转角，减少激光切割时的过烧风险，同时所有零件的边缘要做微小的倒角处理，避免组装时划伤操作人员。
