梯式电缆桥架支撑组装结构

这套梯式支撑结构主要应用在工业厂房、数据中心、商业综合体的电气布线场景中，作为电缆敷设的承载构件使用，负责承托大直径动力电缆、多回路控制电缆的重量，同时为线缆提供规整的排布路径，避免线缆悬空受力导致绝缘层破损、线芯拉扯断裂的问题，也能方便后期线路检修、回路扩容时的线缆梳理作业。从实际使用场景来看，这类结构多安装在建筑吊顶内部、设备夹层上方、电缆竖井的水平段位置，部分重载场景下也会搭配立柱做落地式安装，适配不同的布线走向需求。

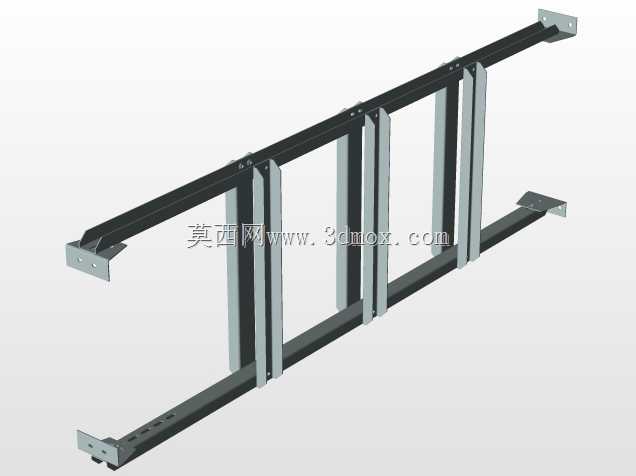

结构设计上采用了双侧主梁加横向隔条的组合形式，两根纵向主梁采用折弯成型的槽钢式截面，相比等厚度的平板结构，截面惯性矩提升40%以上，在相同材料用量下拥有更好的抗弯曲能力，能够在1.5米到2米的常规支撑跨距下，承受每平米200公斤以上的线缆均布载荷，不会出现明显的下挠变形。主梁两端预留的带安装孔的折边，是直接和建筑结构预埋件、墙面固定支架连接的部位，安装孔采用长圆孔设计，能够抵消现场安装时的土建尺寸误差，不需要在现场二次扩孔，降低高空作业的施工难度。中间的竖向隔条采用等间距排布，间距控制在150毫米到200毫米之间，既可以把不同回路、不同电压等级的电缆分隔开，避免强电回路对弱电信号产生干扰，也能作为线缆的侧向限位，防止电缆在桥架内横向滑移堆积，保证线缆之间留有足够的散热间隙，避免电缆运行时积热导致温度过高，降低绝缘老化速度。

设计过程中优先考虑了现场安装的便捷性，所有构件之间的连接都采用标准紧固件拼接，不需要现场焊接作业，所有构件都做了钝化防锈处理，适配室内干燥环境、普通潮湿环境的使用需求，如果是腐蚀环境使用只需要更换表面处理工艺即可，不需要改动整体结构尺寸。安装边界方面，结构的整体宽度根据敷设电缆的总数量做了匹配，常规使用场景下宽度覆盖200毫米到800毫米区间，侧边高度控制在100毫米到150毫米，既可以满足电缆堆叠的高度需求，也不会因为侧边过高导致线缆敷设时操作不便。两端安装折边的孔位间距统一采用行业通用的安装尺寸，能够和市面上主流的吊装支架、墙面托臂直接适配，不需要单独定制转接件。

从受力角度做过对应的仿真验证，在额定均布载荷下，主梁的最大应力远低于材料的屈服强度，长期使用不会出现塑性变形，隔条和主梁的连接部位做了局部加强，避免电缆敷设时局部受压导致连接点开裂。结构的自重较轻，相比传统的槽式桥架，通风散热性能更好，电缆的载流量可以提升15%左右，能够降低电缆的选型线径，节约整体布线成本。同时这种开放式的梯式结构，在后期线路故障排查时，可以直接观察到线缆的外观状态，不需要拆开盖板就能定位故障点，大幅缩减检修的停机时间。

实际选型时需要根据敷设电缆的总重量、支撑跨距来选择对应的主梁板材厚度，常规场景下采用1.5毫米厚度的冷轧钢板即可满足载荷需求，重载场景下可以提升到2.0毫米或者2.5毫米，不需要改动整体的结构外形。安装时需要保证两端的固定点处于同一水平面上，避免结构受附加扭矩，隔条的安装方向需要和电缆走向垂直，保证电缆的支撑点均匀分布，不会出现局部线缆悬空的情况。
