白色三段式3.5mm音频耳机插头三维建模作品

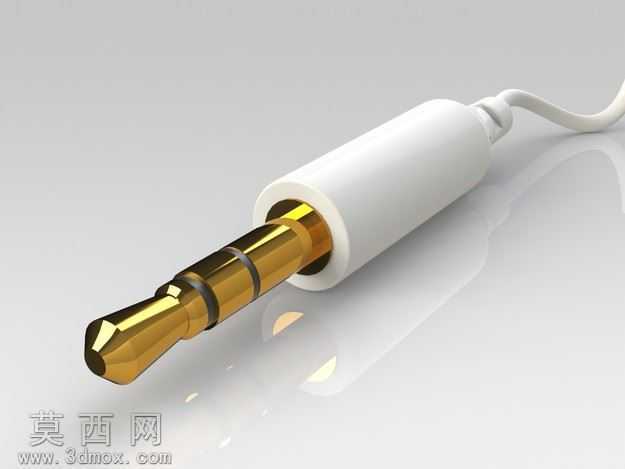

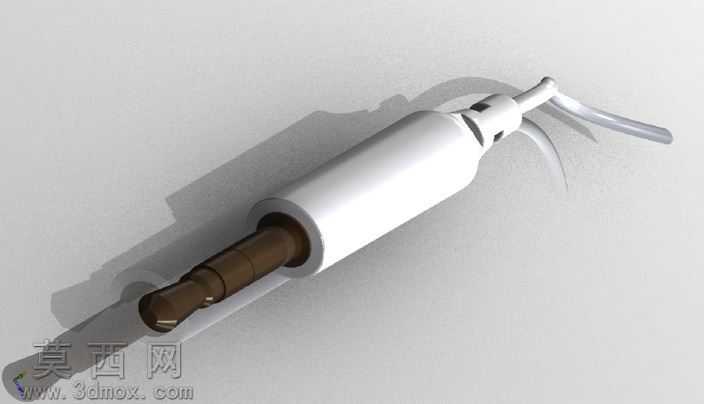

本作品为白色三段式3.5mm音频耳机插头的三维建模成果，建模过程以还原真实民用音频接插件的结构细节与外观质感为核心目标，采用SolidWorks完成全参数化建模流程。建模初期先梳理耳机插头的核心结构组成，将整体拆分为金属插针段、绝缘隔离环、白色塑体外套、尾端线缆防弯折护套、出线端线缆五个独立建模模块，先绘制各模块的截面草图，通过旋转凸台命令生成插针、塑体、护套的基础回转体结构，保证三段式插针的同轴度公差符合真实接插件的装配精度要求，插针段的三个接触极片之间的绝缘槽通过拉伸切除命令完成，槽宽与槽深参考市售常规3.5mm耳机插头的实测尺寸设置，避免出现结构比例失真的问题。材质与渲染环节针对不同部件的物理特性做了区分设置：金属插针部分采用黄铜基底材质，添加轻微的使用磨损质感与金属反射属性，还原镀金/镀铜插针的温润金属光泽，避免过度反光造成的塑料感；白色塑体外套采用哑光ABS工程塑料材质，调整粗糙度参数模拟日常塑料接插件的微磨砂表面质感，添加极细微的表面杂色颗粒提升真实度，避免纯白材质的虚假感；尾端的防弯折软胶护套采用半哑光TPU软胶材质，设置略高于塑体的反光度与轻微的半透明属性，还原软胶部件的柔韧质感；出线端的线缆部分采用柔性PVC材质，通过扫描特征生成自然的线缆弯曲形态，避免生硬的直线造型。结构细节处理上，在插针与塑体的衔接位置添加了细微的装配卡位台阶，还原真实插头的内部固定结构，尾端护套与塑体的衔接处做了平滑的圆角过渡，避免尖锐棱角，护套表面添加了细微的环状防滑纹理，还原真实产品的防滑设计；渲染阶段采用柔和的侧上方主光源搭配底部补光，投射出柔和自然的阴影，突出插头的圆柱曲面光影过渡，整体渲染效果贴近产品实物的商用展示效果，建模过程中所有特征均保留参数化历史记录，可根据需求调整插针长度、塑体直径、护套造型等参数，适配不同规格的音频插头衍生设计需求。
