鼓风机翼型性能测试实验装置结构

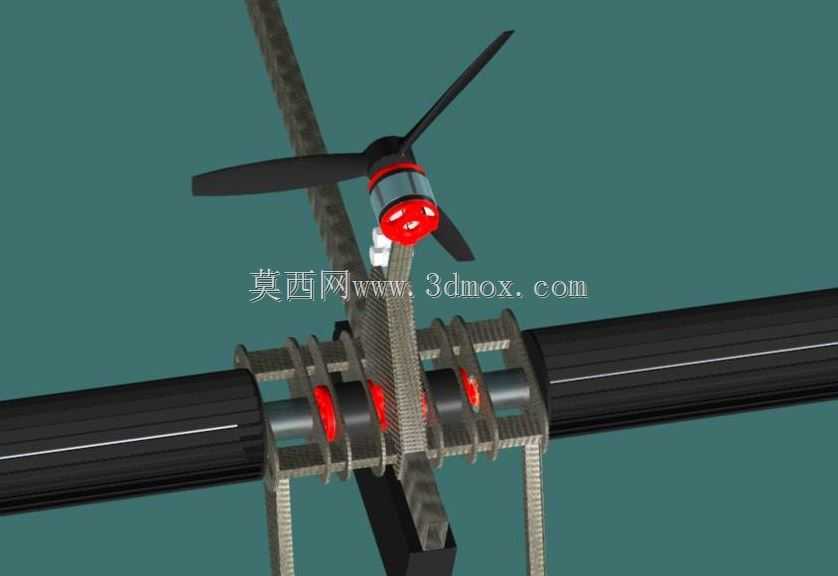

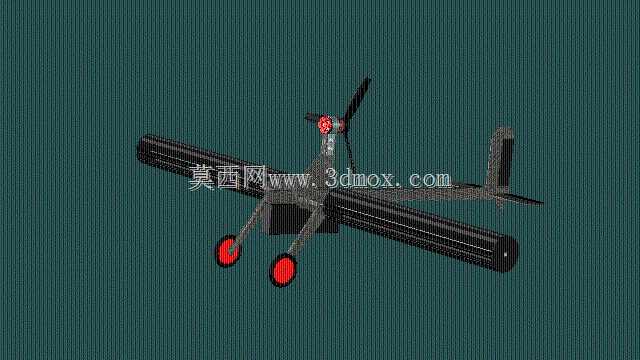

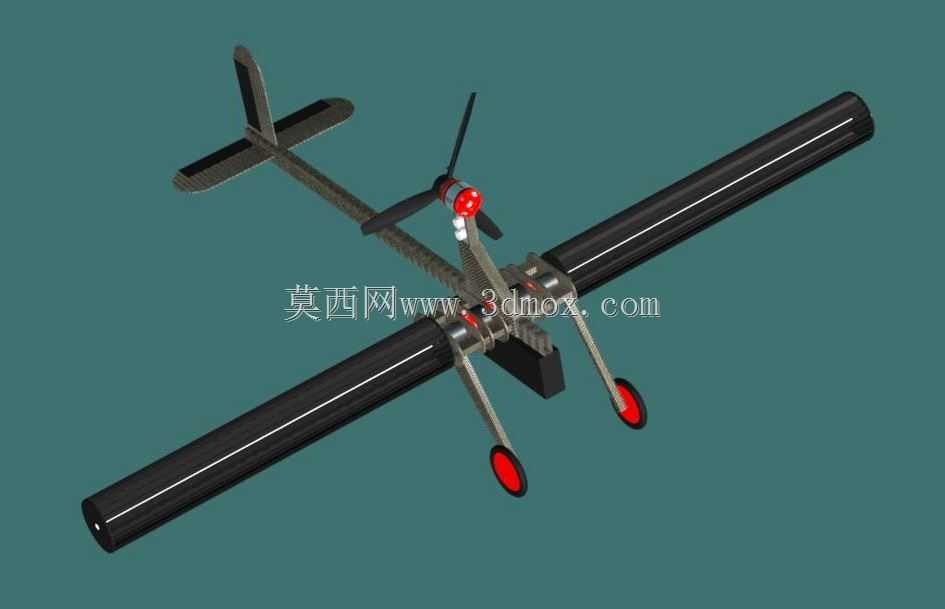

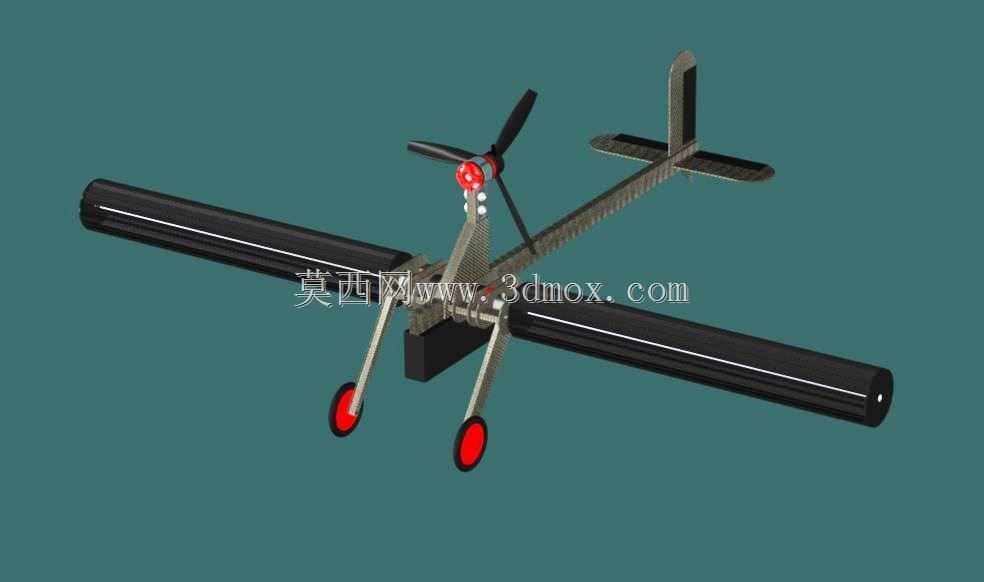

这套翼型测试机构主要面向小型低速翼型的气动性能验证场景，多用于高校航空类专业教学实验、小型无人机翼型选型初测、低速风洞替代验证环节，相比常规开式风洞测试方案，这套装置依托鼓风机提供稳定来流，整体搭建成本更低，占用实验室空间更小，适合小尺寸翼型的基础性能数据采集。装置整体采用前置动力拉进式布局，前部的动力单元直接选用航模级动力套装，包含螺旋桨、无刷电机与简易安装座，既可以为测试翼段提供稳定的迎面气流，也可通过调整电机转速模拟不同来流速度工况，满足低雷诺数下的翼型升阻特性测试需求。两侧的翼段安装位采用长直圆柱型安装座，可适配不同弦长、不同展长的小型翼段快速装夹，安装座内部预留了传感器走线通道，可直接接入微型压力传感器、应变片等测试元件，无需额外在结构外部布设走线，避免外露线缆干扰流场，影响测试数据准确性。起落架部分采用简易三点式布局，两个主起落架为单臂式金属支杆结构，底部搭配小直径滚轮，既可以在测试台面上实现装置的快速移位调整，也能在动力单元运行时抵消部分振动，保证测试过程中装置的整体稳定性，尾翼部分采用常规平尾加垂尾的布局，主要用于平衡装置自身的气动力矩，避免鼓风机运行产生的气流导致装置整体出现侧翻、抬头等不稳定情况，保证测试过程中翼段的迎角保持稳定。从设计思路上看，这套装置没有采用复杂的一体化铸造机架，而是选用标准型材搭配机加工连接件拼接而成，所有连接位置均采用快拆式紧固件设计，测试人员可根据不同的测试需求快速更换不同规格的翼段安装座、调整尾翼的安装角度、更换不同螺距的螺旋桨来匹配测试工况，整体拆装无需专用工装，日常维护与部件更换效率较高。外形尺寸上，装置整体展长控制在1.2米范围内，机身长度不超过0.8米，整体高度低于0.4米，可直接放置在常规1.5米宽度的实验工作台面上使用，不需要额外搭建专用安装基础，安装边界要求低，普通的机械实验室、航空创新实验室均可直接布设使用。翼段安装位的中心高度距离台面0.25米，可保证测试翼段上下方有足够的流场发展空间，避免台面边界层效应干扰翼段的气流流动，保证采集到的气动数据具备参考价值。机架的主体承力结构采用镂空式长梁设计，在保证整体结构刚度的前提下尽可能降低自身重量，同时减少机架结构对来流的遮挡，避免机架产生的紊流影响翼段的测试流场。动力单元的安装座预留了多个调节孔位，可调整电机的下拉角、侧拉角参数，匹配不同转速下的力矩平衡需求，避免动力单元运行时产生的额外力矩传导至翼段安装位，导致翼段实际迎角出现偏差。尾翼部分的安装杆采用可伸缩式结构，可根据不同翼段的测试需求调整尾翼与主翼段的距离，改变整体的气动安定性，适配不同测试工况下的装置稳定性要求。起落架的支杆上预留了应变片安装位，可额外拓展采集装置整体的升力、阻力数据，不需要单独在翼段安装位加装复杂的六维力传感器，进一步降低整套测试装置的搭建成本。整套装置的结构设计完全围绕低速翼型基础测试的实际需求展开，没有冗余的功能结构，所有部件均为测试功能服务，既可以作为翼型气动特性测试的基础实验平台，也可作为小型无人机翼型快速验证的简易工装，对于预算有限的教学场景、初创团队的翼型初筛场景具备很高的实用价值，相比专业风洞测试，这套装置的测试成本不足专业方案的十分之一，虽然测试精度无法满足航空航天级别的产品定型需求，但完全覆盖基础教学、原理验证、初期选型的测试要求，可快速获取翼型在低雷诺数下的基础气动特性，为后续的翼型优化、产品设计提供基础数据支撑。
