带磁热装置的Lenz垂直轴风力涡轮结构

这套结构的核心设计逻辑，是把垂直轴风力机的低风速启动优势和磁致热的能量转换路径结合，跳过传统风电的“机械能-电能-热能”多级转换损耗，直接把风轮捕获的机械能通过旋转磁场的涡流效应转化为热能，存储在配套的储水腔体内，适配偏远无电网区域、牧区散户、野外作业站点的小规模生活热水与低品位供暖需求，不需要配套逆变、储能电池等电气组件，整体运维门槛远低于常规并网型风电供热系统。

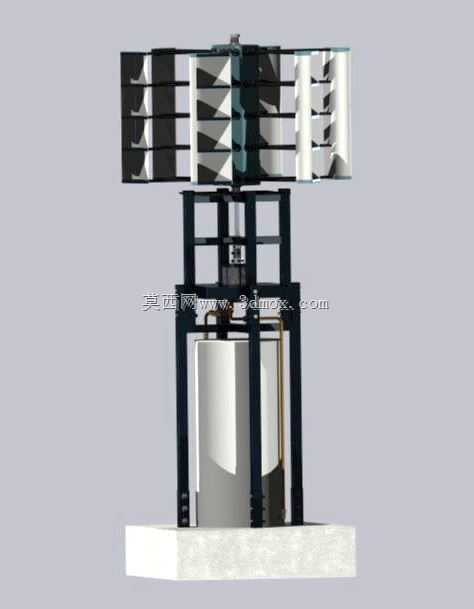

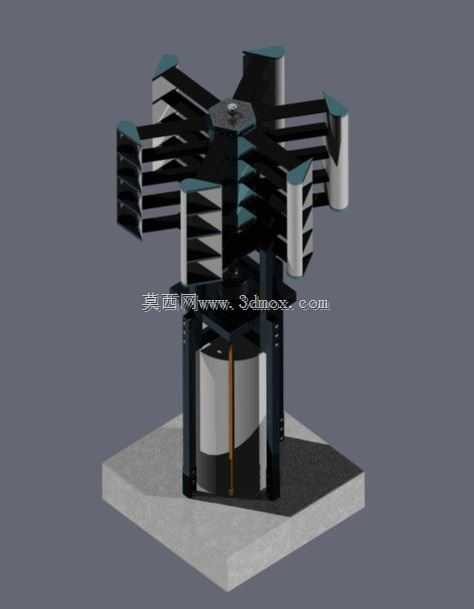

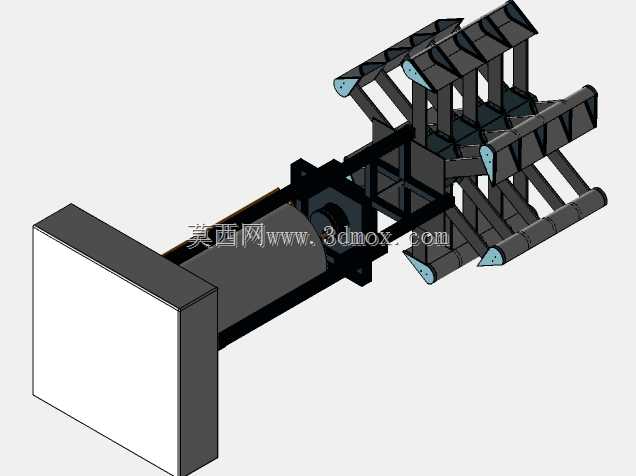

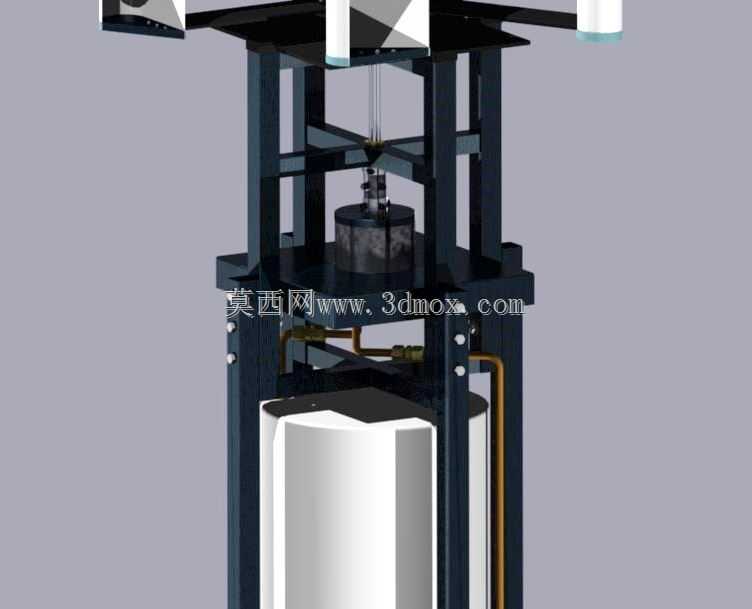

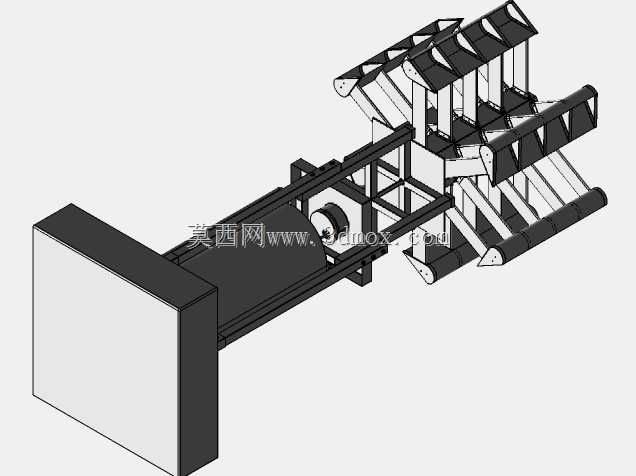

从结构布局来看，上部的Lenz型风轮采用多组对称翼型叶片分层排布，和常规升力型垂直轴风机相比，这种叶片构型对来流风向的敏感度极低，不需要加装偏航对风机构，在湍流度较高的城郊、山地近地面风场里也能稳定捕获风能，启动风速阈值比同直径Darrieus风轮低30%左右，适配年平均风速2-6m/s的低风速资源区。风轮的主轴采用空心通轴设计，下部直接连接磁热发生组件的旋转磁钢架，磁钢采用Halbach阵列排布，把磁场能量集中指向定子侧的导磁发热体，减少磁路漏磁带来的能量损失，发热体直接浸没在储水腔体的水体中，热量通过对流直接传递给水，不需要额外的换热管路与循环泵，进一步降低了结构复杂度与故障点。

安装边界方面，整套设备的底部采用方形混凝土配重基座，不需要做深埋式的桩基固定，单套设备的占地投影尺寸约1.8m×1.8m，整体高度控制在3.2m以内，适合安装在平房屋顶、营地空旷场地、牧区定居点院落等区域，不会对周边低空活动造成遮挡影响。储水腔体采用承压式不锈钢结构，容积匹配单风轮的额定制热功率，在额定风速工况下，每小时可将约120L常温水提升至45摄氏度以上，满足3-5人的日常热水使用需求。

设计过程中重点考虑了极端工况的结构冗余，风轮叶片采用框架式蒙皮结构，内部设置加强筋，在12级阵风工况下不会出现叶片弯折失效；主轴的上下支撑采用双圆锥滚子轴承配置，可同时承受风轮的径向风压载荷与磁组件的轴向磁拉力，轴承端盖设置非接触式迷宫密封，避免户外雨水、沙尘进入轴承腔导致的磨损卡滞。磁热组件的磁钢采用耐高温钕铁硼材质，工作温度上限可达150摄氏度，即使在长时间满负荷运行、储水腔出现短时缺水干烧的工况下，也不会出现磁钢退磁失效的问题。

和传统的风电制热、太阳能制热方案相比，这套结构的优势在于全机械结构的能量传递路径，没有精密电气控制元件，在低温、高海拔、强沙尘的恶劣户外环境下的无故障运行周期更长，日常维护只需要每半年对轴承部位补充一次润滑脂，不需要专业电气运维人员操作。另外，垂直轴风轮的运行噪音远低于水平轴风机，在距离设备10米位置的运行噪音低于45分贝，不会对周边居住环境造成噪音干扰，适合靠近人居区域的分布式安装场景。

在结构细节处理上，风轮的叶片角度采用可微调设计，可根据安装区域的常年平均风速区间调整叶片安装角，在低风速区域适当增大叶片攻角提升启动力矩，在高风速区域适当减小攻角降低风轮过载风险；储水腔体的进出水口采用侧置式快接结构，可直接对接用户的生活热水管路，不需要额外加装增压组件，依靠腔体自身的静压即可实现出水压力供给。整套结构的所有外露金属件都做了热镀锌加户外喷塑处理，沿海高盐雾区域使用时也能保证10年以上的结构防腐寿命。
