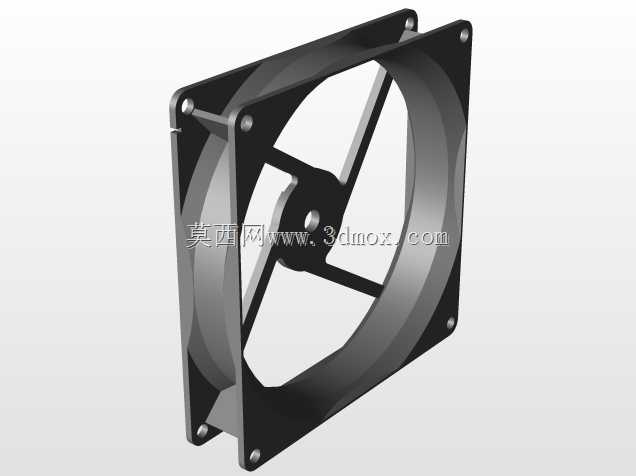

电脑CPU散热风扇罩模态分析结构模型

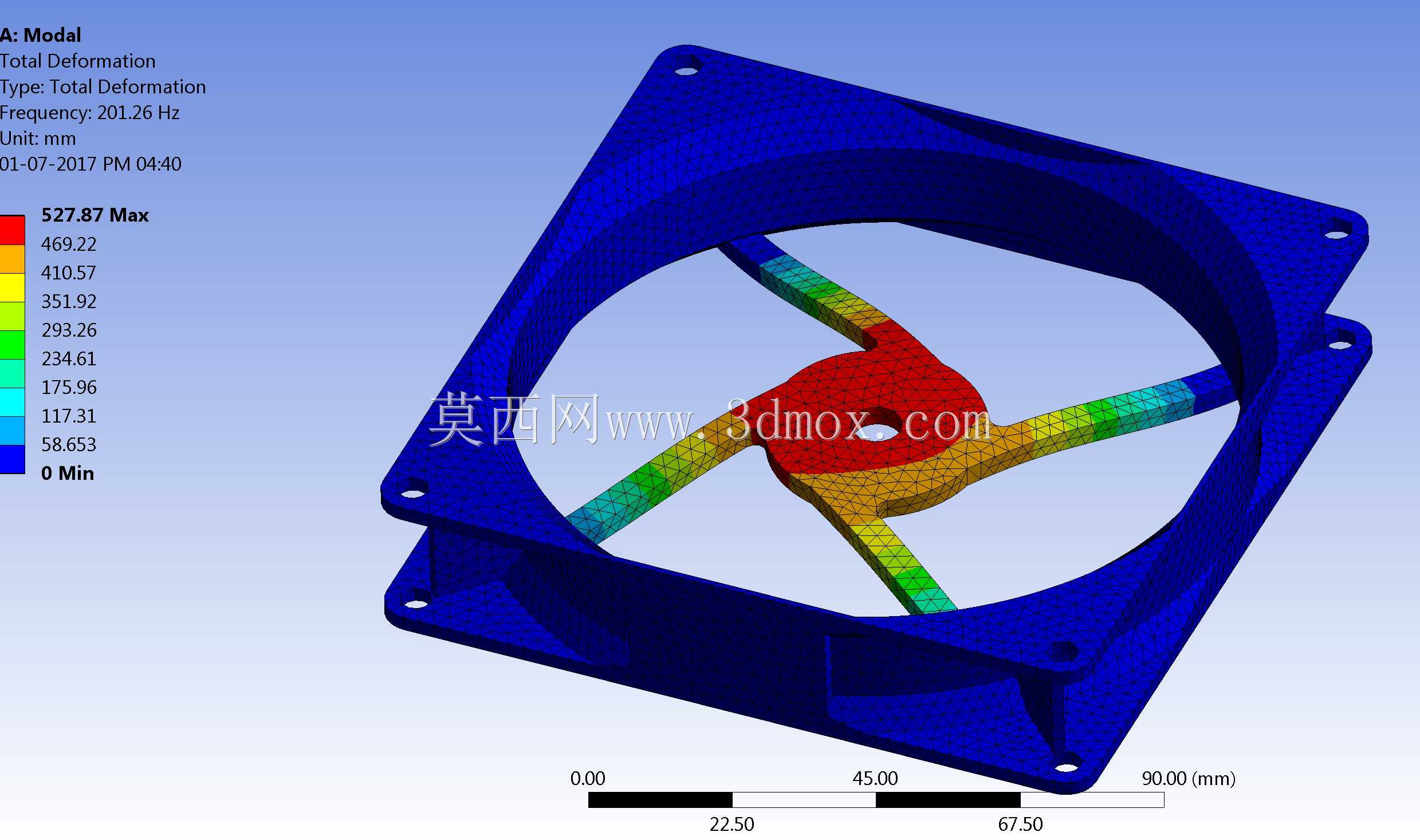

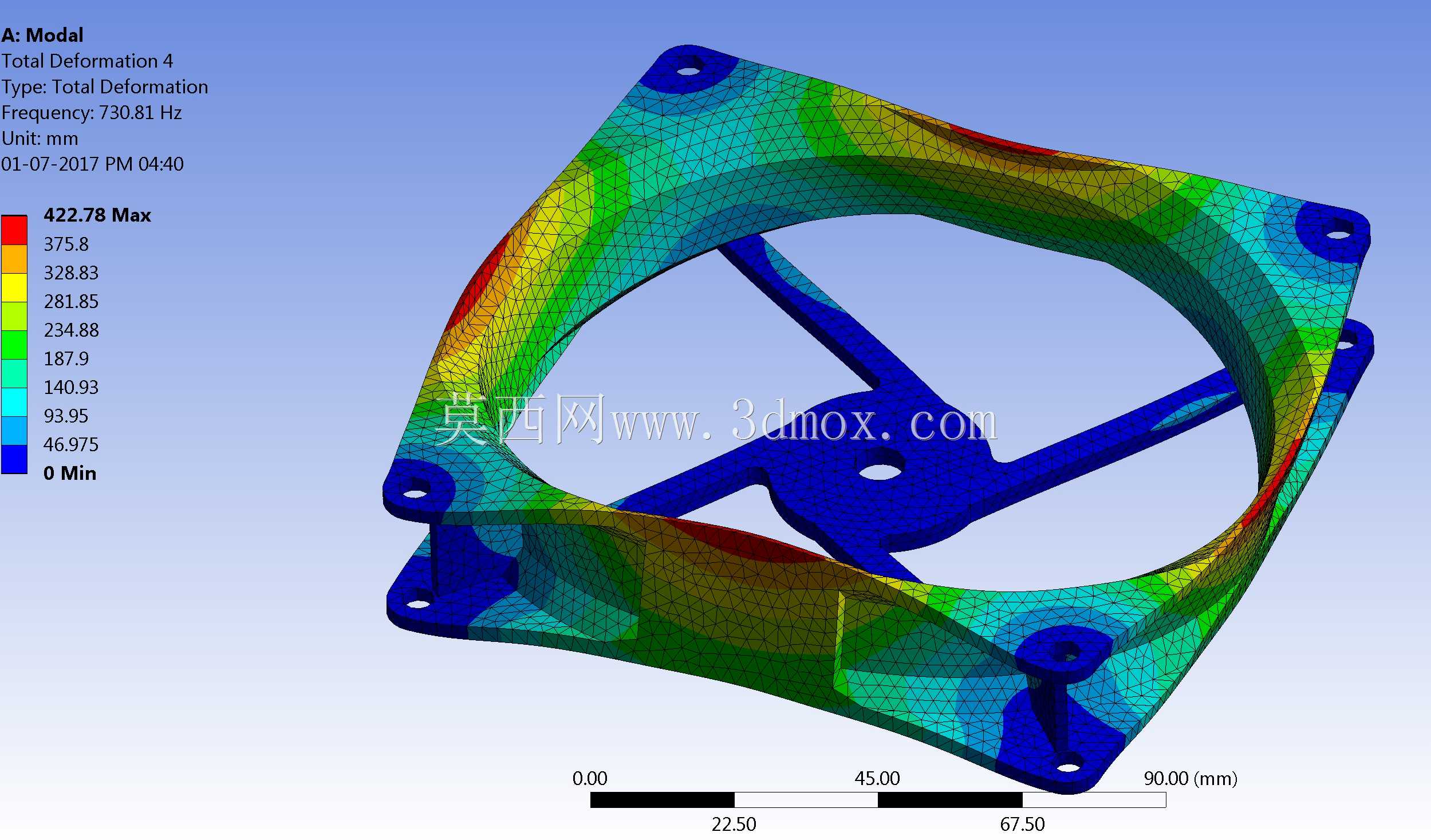

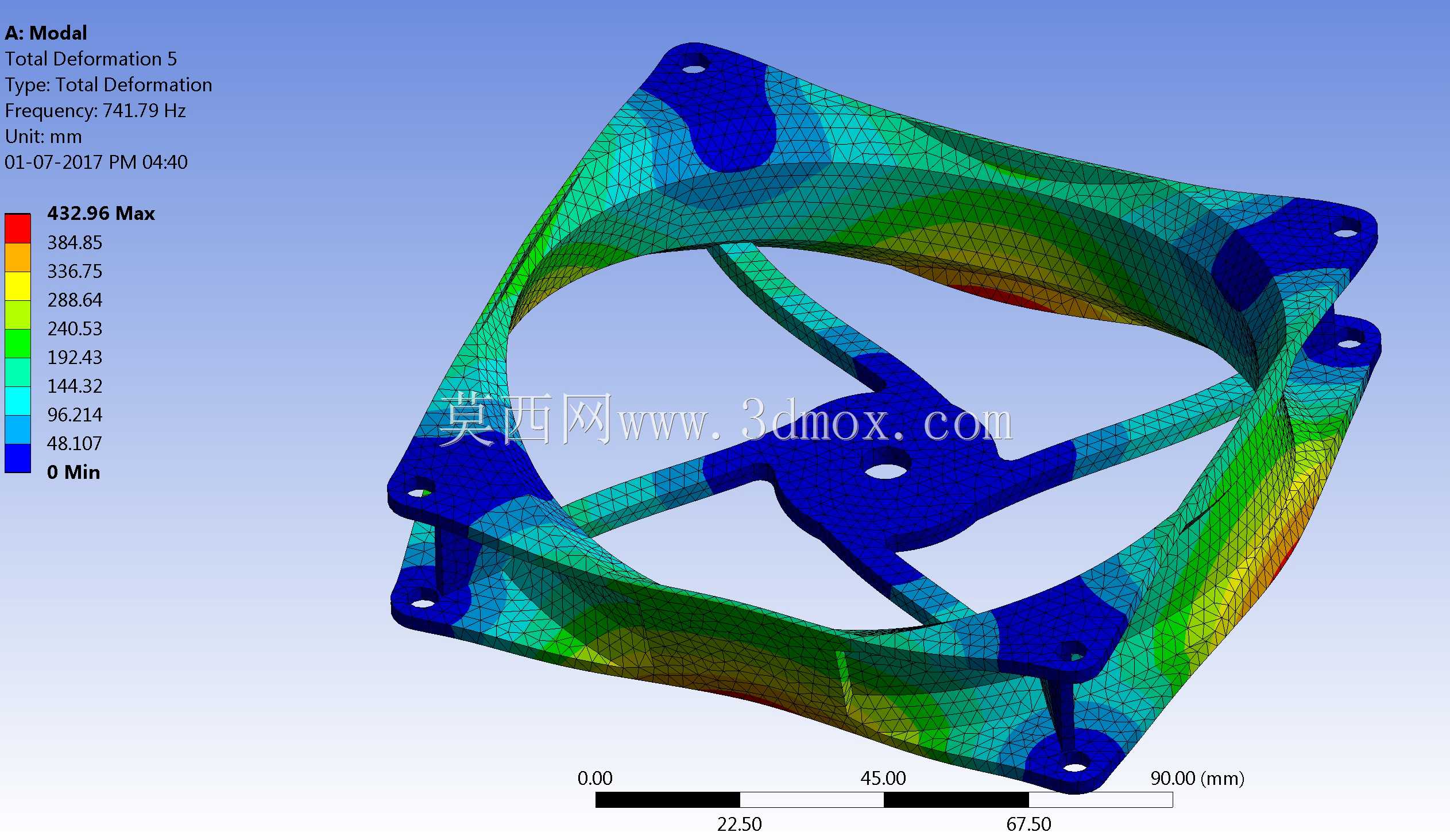

在桌面级计算机硬件散热系统的设计环节中，CPU散热风扇罩是直接关联散热效率、运行噪音与结构可靠性的关键配套部件，这类部件的设计并非简单的防护外罩，而是需要兼顾气流导向、异物阻隔、振动抑制多重需求的结构件，模态分析则是其结构设计验证环节中不可或缺的仿真步骤。日常使用场景里，台式机CPU散热风扇长期处于数千转的持续运转状态，风扇转动产生的周期性激振会直接传递到配套的风扇罩上，如果风扇罩的固有频率与风扇转动的激振频率重合，就会引发共振问题，轻则产生持续的低频噪音影响使用体验，重则导致罩体连接部位松动、结构疲劳开裂，甚至干涉扇叶运转造成硬件损坏，因此在结构定型前完成模态分析，提取结构的各阶固有频率与振型，是规避这类工程问题的核心手段。从实际功能特性来看，这类CPU散热风扇罩首先要满足防护需求，罩体的格栅间隙需要控制在合理范围，既要阻挡线材、杂物意外触碰高速转动的扇叶，又不能过度阻挡气流通道，避免增大风阻降低散热效率；其次要承担气流整流的作用，罩体的格栅走向、曲面弧度需要匹配风扇的出风方向，减少气流在罩体位置的紊流损失，让散热气流更集中地吹向CPU散热鳍片区域，提升热交换效率。设计这类风扇罩的过程中，首先要匹配对应散热风扇的安装边界，常规120mm规格的CPU散热风扇，安装孔位遵循标准的105mm孔距规范，罩体的安装卡扣或者螺丝柱位置需要与风扇边框的安装位完全对齐，配合公差控制在0.1mm以内，避免安装后出现错位、间隙不均的问题；罩体的整体厚度通常设置在1.2mm到1.8mm之间，过薄会导致结构刚度不足，容易在气流冲击下产生形变，过厚则会增加不必要的重量与材料成本，同时占用机箱内部的有限安装空间。模态分析的仿真逻辑，是基于罩体的实际材料属性（通常采用ABS或者PC工程塑料，具备对应的弹性模量、泊松比与密度参数），模拟实际安装约束状态下的结构动态特性，提取前6阶的固有频率与振型云图，确认最低阶固有频率远高于风扇最高转速对应的激振频率——常规桌面CPU散热风扇最高转速多在2000转到3000转区间，对应的激振频率在33Hz到50Hz之间，因此设计时需要将罩体的一阶固有频率提升到100Hz以上，彻底避开共振区间。从振型结果来看，一阶振型通常是罩体中心区域的法向振动，二阶、三阶多为对角方向的扭振，更高阶的振型则对应格栅局部的振动，针对这些振型的位移集中区域，可以通过增设加强筋、调整格栅截面形状、优化安装点位置的方式提升局部刚度，不需要整体增加壁厚就能有效提升结构的固有频率，兼顾轻量化与刚度需求。在实际安装场景中，这类风扇罩除了匹配风扇本身的尺寸，还要考虑与周边硬件的间隙边界，比如与机箱侧板的距离、与内存马甲的高度差、与主板供电散热片的避让距离，避免安装后出现干涉；罩体的边缘通常做圆角过渡处理，避免安装过程中划伤线材或者操作人员的手部，格栅的边缘也会做倒角处理，减少气流切割产生的高频风噪。很多入门级的散热配件设计容易忽略风扇罩的模态验证，实际装机后出现高负载下的共振异响，排查时往往误判为风扇本身的动平衡问题，浪费大量的调试时间，而在设计阶段通过模态分析提前优化结构，就能从根源上避免这类问题。另外，针对带RGB灯效的风扇罩，模态分析还需要兼顾灯条安装位的结构刚度，避免振动导致灯珠焊点脱焊、灯带移位的问题，在灯条安装槽的位置增设局部加强结构，保证长期运转下的结构稳定性。从气流组织的角度来说，风扇罩的格栅设计不能只考虑结构强度，过密的格栅或者不合理的格栅角度会让气流通过时产生额外的压损，导致风扇的实际出风量下降10%到20%，直接影响CPU的散热效果，因此设计时需要在结构刚度满足模态要求的前提下，尽可能提升格栅的通风率，将通风面积占比控制在65%以上，平衡结构性能与散热性能的需求。
