台式机CPU轴流散热风扇结构设计

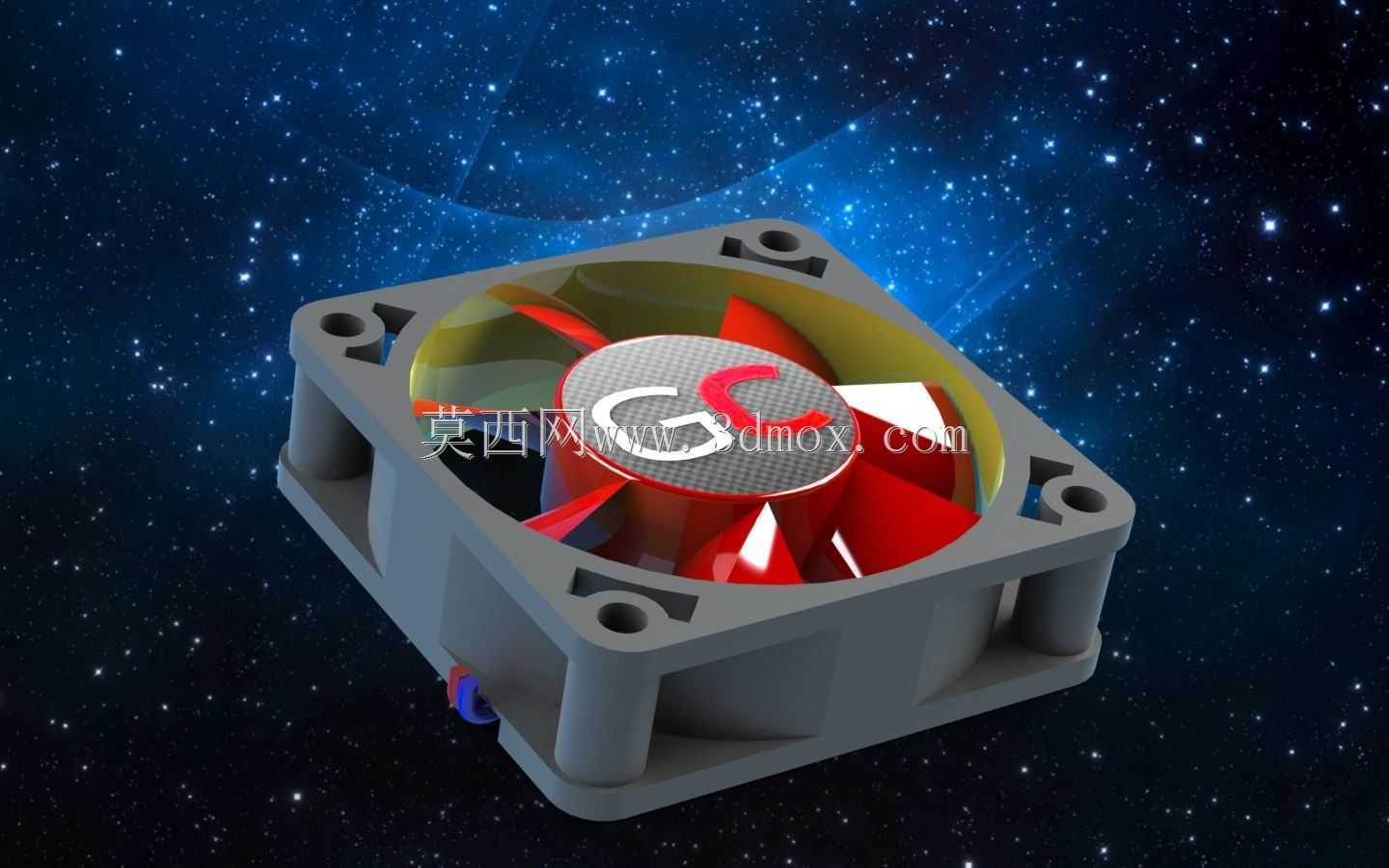

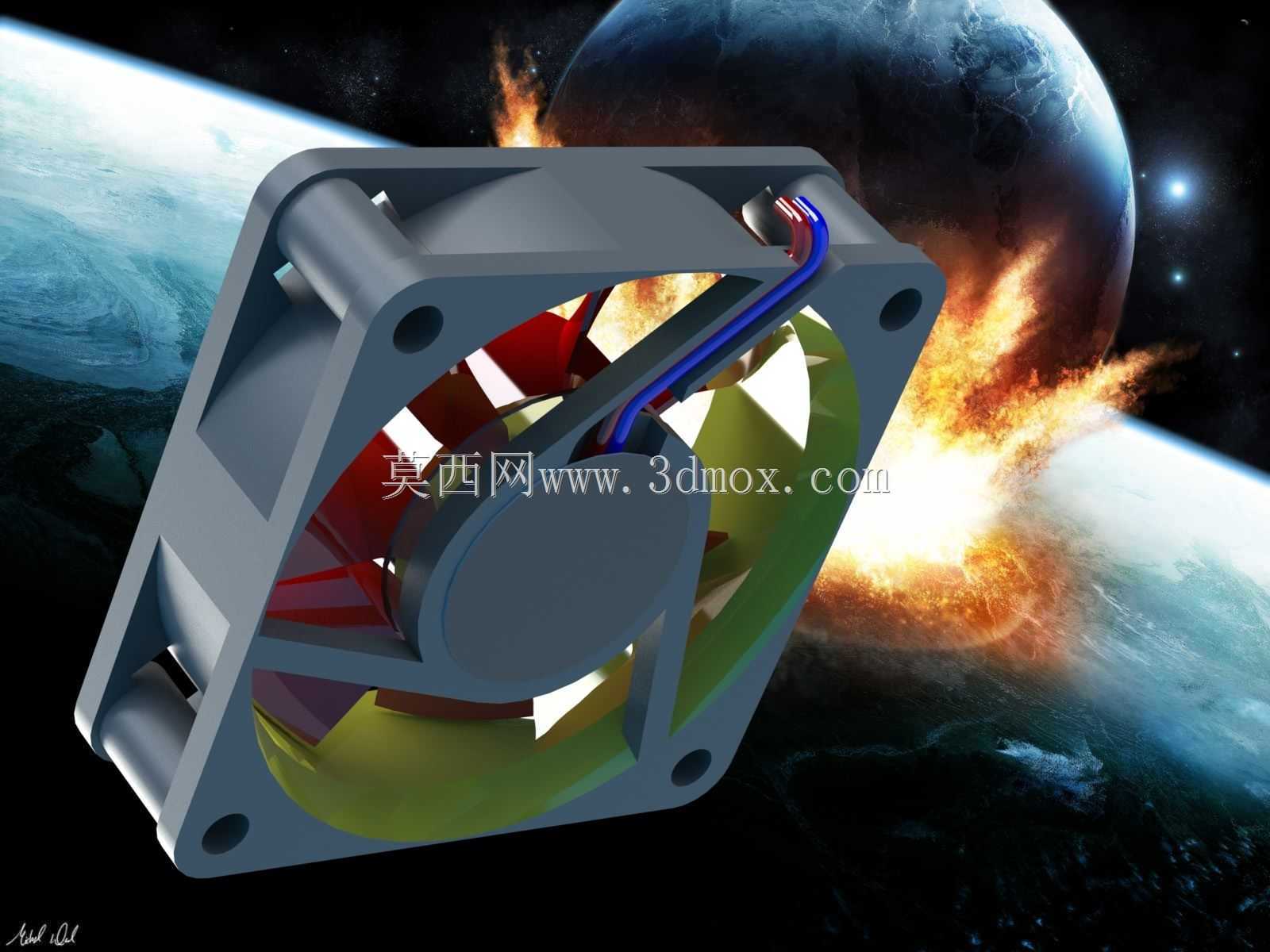

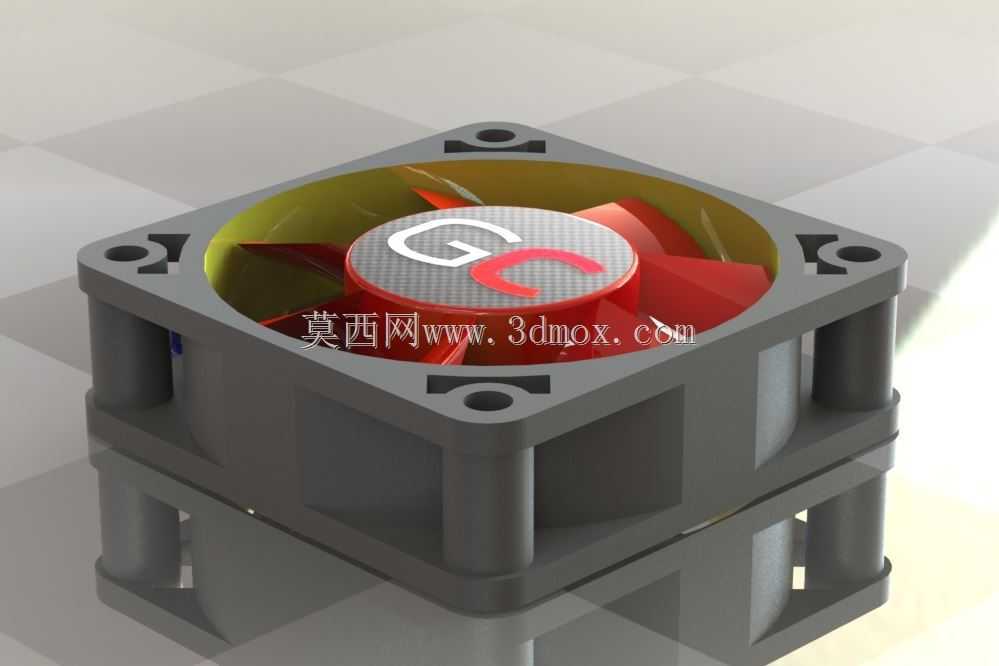

这款轴流散热结构主要面向台式计算机CPU主动散热场景，也可适配机箱通风、小型工控板散热、嵌入式设备风冷等相近工况，核心作用是通过叶片旋转驱动定向气流，带走发热元件表面堆积的热量，避免芯片因结温过高触发降频、过热保护甚至硬件损坏。从结构设计逻辑来看，整体采用标准方形外框搭配四角安装孔的布局，外框边角做了圆弧过渡处理，既可以降低安装时的磕碰风险，也能减少框体边缘的应力集中，提升注塑成型后的结构强度。外框四角的安装孔位严格遵循消费级PC散热的通用安装孔距规范，安装边界预留了足够的螺丝锁付空间，可兼容常规的钢丝卡扣、螺丝固定两种安装方式，适配绝大多数市售CPU风冷散热器的扣具体系，不需要额外修改安装位即可完成装配。叶片部分采用后掠式曲面设计，每片叶片的安装角沿径向做渐变处理，根部安装角更大以提升静压输出能力，叶尖部分安装角收窄，降低旋转时的叶尖涡流损失，兼顾风量输出与运行噪音控制；叶片与中心轮毂的连接位置做了加厚过渡，避免高速旋转时叶片根部因交变应力出现断裂。中心轮毂表面做了同心圆纹理处理，既可以提升注塑时的熔体流动均匀性，减少表面缩痕，也能在旋转时形成视觉标识，方便运维人员快速判断风扇是否处于正常运转状态。外框的进风侧与出风侧都做了窄边导流唇设计，进风侧的导流唇可以引导气流平顺进入叶道，减少入口紊流带来的气动噪音，出风侧的导流结构则可以约束气流方向，让吹出的气流更集中地指向散热鳍片区域，提升热交换效率。框体侧边预留了线材出线槽，供电线可从侧边引出，不会与周边的内存、显卡扩展件产生干涉，适配不同机箱的理线布局。整体结构的尺寸公差控制围绕安装适配性展开，外框的平面度公差控制在合理范围内，安装后可以与散热鳍片表面紧密贴合，避免出现缝隙漏风导致散热效率下降；叶片与外框内壁的间隙控制在极小范围，既保证叶片旋转时不会蹭到框壁，也能减少间隙处的气流回流损失，提升风冷输出效率。
