双输入双输出机械与门联动机构

在离散制造业的工位逻辑互锁、小型自动化产线的动作联锁环节，纯机械结构的逻辑门机构始终有不可替代的应用价值——相比电气逻辑元件，这类纯机械联动结构无需额外供电、不存在信号延迟，在防爆、高电磁干扰的特殊工况下，能稳定完成“多输入条件同时满足才触发输出动作”的逻辑判断，常被集成在小型工装夹具的互锁回路、物料分拣工位的触发联锁、安全防护门的机械锁定结构中，从根源上避免电气元件失效带来的误动作风险。

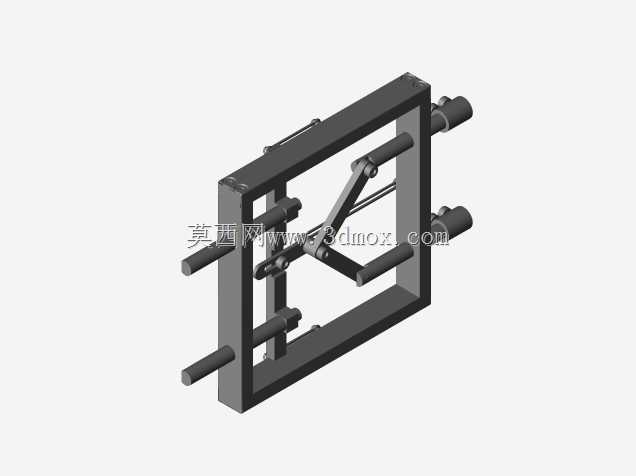

这套双输入双输出的机械与门结构，核心功能是实现机械层面的“与”逻辑判断：只有当两个独立的输入推杆同时接收到到位的位移信号时，机构才会同步驱动两个输出端产生对应的位移输出，任意单一输入动作时，内部的交叉滑块会被导向槽限位锁止，无法带动输出端动作，从机械结构上杜绝单条件触发的误动作。整套机构的外框采用方形一体式承载框架设计，框架的四个边角预留了沉头安装孔，可直接通过螺栓固定在设备安装基板上，安装边界的长宽尺寸控制在200mm级别的紧凑范围内，厚度方向不超过40mm，不会占用过多的设备内部安装空间，适配小型自动化设备的紧凑布局需求。

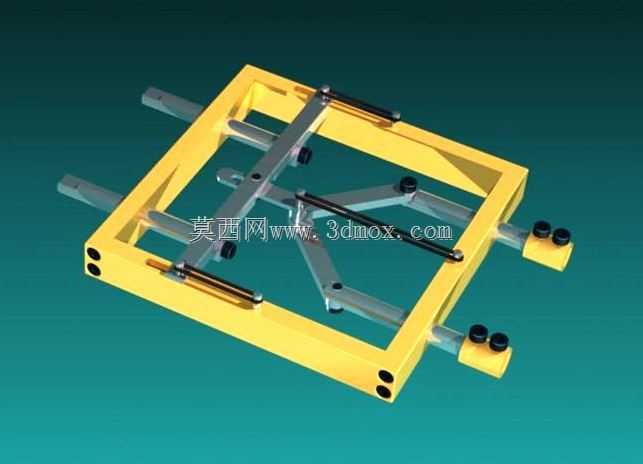

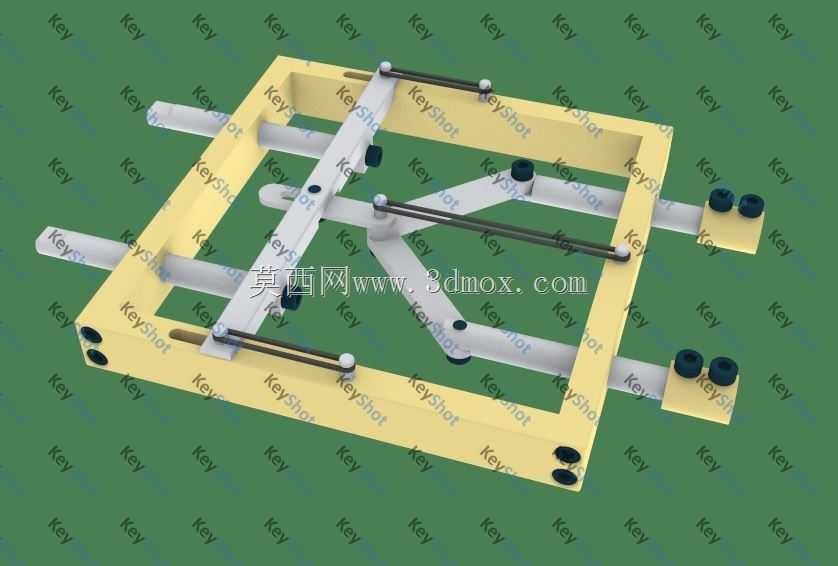

从设计思路上看，这套结构没有采用复杂的齿轮、连杆传动组，而是用交叉布置的滑动导杆配合框架上铣削的X形导向槽实现逻辑锁止：两根输入推杆分别布置在框架相邻的两个侧边，每根输入推杆上都加工有与导杆匹配的滑槽，当单一推杆动作时，会带动对应侧的导杆沿导向槽单方向滑动，但此时另一根导杆处于锁止位置，会卡住滑动座无法移动；只有两根输入推杆同时推进时，两根交叉导杆会同步沿X形导向槽向中心滑动，带动中间的滑动座产生位移，进而同步驱动两个对称布置的输出推杆向外伸出，完成动作输出。结构上所有滑动配合面都设计了自润滑衬套的安装位，长期往复动作时不会出现卡滞，滑动副的配合间隙控制在0.02mm以内，避免间隙过大导致的逻辑判断失效。

实际应用中，这套机构可以直接对接工位上的两个机械触发点，比如防护门的两个锁止插销到位信号、物料定位的两个夹紧块到位信号，不需要额外加装位置传感器和逻辑控制器，就能直接输出联锁动作，比如触发下料机构的气阀开关、锁定夹具的压紧手柄，在一些低成本的半自动工装、防爆区域的小型设备上，能大幅简化电气回路设计，降低设备的故障点。结构的输出端设计了标准的外螺纹连接头，可以直接和不同的执行部件连接，不需要额外加工转接件，输入推杆的端部也预留了缓冲垫安装位，对接外部触发件时能吸收冲击，延长机构的使用寿命。框架上的导向槽采用了等截面设计，加工时可以直接通过铣削一次成型，不需要特殊的加工工艺，普通的三轴铣床就能完成所有零件的加工，加工成本低，后期维护时只需要定期清理滑动面的碎屑、补充润滑脂即可，不需要复杂的维护操作。

在安装适配性上，这套机构的输入行程和输出行程可以根据实际工位需求调整导杆上滑槽的位置来适配，不需要改动整体框架尺寸，能适配不同工位的触发行程需求，两个输出端的动作同步性误差控制在0.1mm以内，不会出现输出动作不同步导致的卡滞问题。相比传统的单输出机械与门结构，这套双输出设计可以同时驱动两个执行部件，比如同时触发两个锁止销、同时打开两个料道挡板，不需要额外增加分流传动结构，进一步压缩了机构的占用空间，在多动作联锁的工位上适配性更强。
