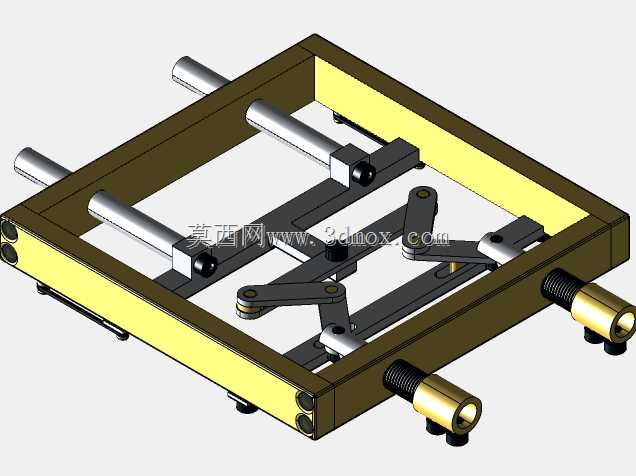

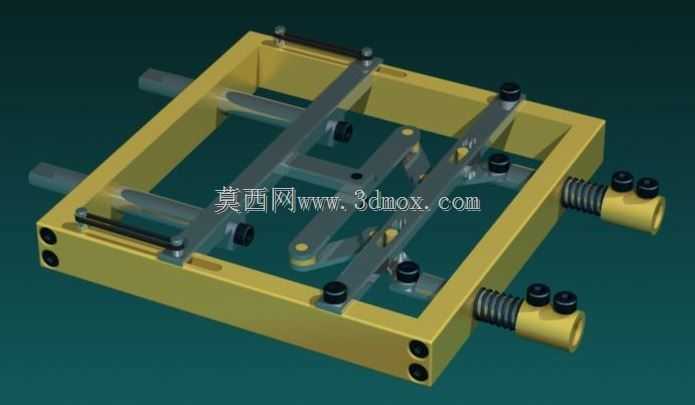

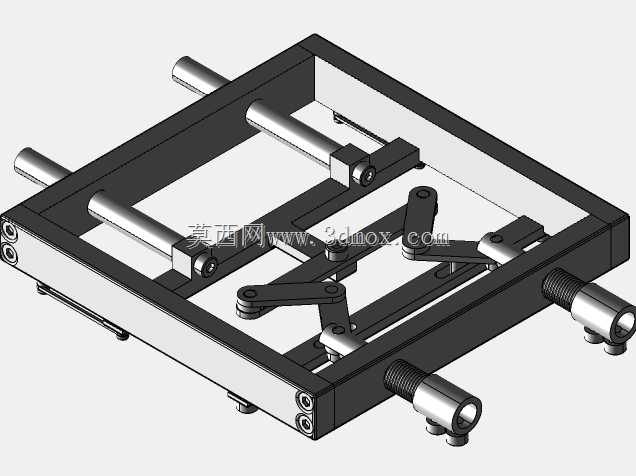

双输入双输出机械与非门逻辑执行机构

在纯机械控制的自动化产线、防爆无电控制场景、高辐射强电磁干扰的特殊工况环境中，电子逻辑元件往往存在可靠性不足、易受环境干扰失效的问题，这类纯机械结构的逻辑执行机构，就能完全替代电子逻辑门完成固定逻辑的动作联锁与输出控制，不需要供电也不存在信号干扰问题，能在极端环境下长期稳定运行。这套双输入双输出的机械与非门机构，整体采用框式基座承载所有传动构件，基座四周预留了标准化的安装孔位，可直接通过螺栓固定在设备安装面板或者集成式阀岛基座上，输入轴从基座两侧伸出，输出端集成了弹簧复位结构，能在输入信号撤销后自动回到初始位置，不需要额外设置复位驱动件。从结构设计逻辑来看，这套机构完全遵循与非门的布尔运算规则，只有当两个输入轴同时被推入到设定行程位置时，内部的连杆锁止结构才会被触发，两个输出端才会同步收回，完成与非逻辑的动作输出；只要任意一个输入轴没有到达触发位置，内部的摆杆机构就会处于锁止状态，输出端在弹簧预紧力作用下保持伸出状态，不会产生误动作。设计过程中，所有铰接点都采用了小间隙配合的销轴连接，销轴端部设置了轴向限位结构，避免长期往复动作后销轴脱出，连杆的运动轨迹经过反复校核，不存在死点位置，也不会出现运动干涉，输入轴的行程公差控制在0.2mm以内，保证触发逻辑的一致性，不会因为输入行程的微小偏差出现逻辑判断错误。安装边界方面，整套机构的外轮廓为方正的框型结构，输入轴伸出基座端面的长度可根据实际安装面板的厚度调整，输出端的接口为标准的圆柱轴头，可直接连接气动阀的阀芯、机械行程开关的触发端或者联锁机构的锁舌，不需要额外加工转接件。基座底部预留了走线或者走气的槽位，如果后续需要集成位置反馈元件，也可以直接在基座上加工安装孔，不需要改动主体传动结构。在实际应用中，这类机械逻辑机构常被用在矿山井下的无电控风门联锁、化工防爆区域的设备动作联锁、核电辐射区域的远程机械控制回路中，相比电子逻辑元件，它的抗干扰能力更强，使用寿命更长，维护成本更低，不需要做特殊的防爆防辐射处理就能直接使用。传动连杆的材质选用了调质处理的中碳钢，表面做了发黑防锈处理，基座采用铝合金材质，在保证结构强度的同时降低整体重量，复位弹簧的刚度经过匹配计算，既能保证输出端的复位推力足够，又不会让输入轴的操作力过大，操作人员手动触发或者通过机械推杆触发都能轻松推动输入轴到达设定位置。整套机构的运动副都预留了润滑脂存储槽，长期运行不需要频繁加注润滑脂，铰接点的磨损量控制在很低的水平，能承受百万次以上的往复动作而不出现逻辑失效。在结构集成设计上，这类机械逻辑门可以多组并排安装在同一块安装面板上，组合出与、或、非、与非、或非等多种复杂逻辑，搭建出纯机械的逻辑控制回路，完全不需要电气元件参与就能完成整套设备的动作流程控制，对于一些不允许使用电气控制的特殊场景，这类纯机械逻辑机构是不可替代的控制元件。
