TSSOP-28封装芯片振动特性模态分析

在工业控制板卡、车载电子模块、风机配套电控单元这类长期处于振动工况的设备里，表面贴装元器件的结构可靠性一直是硬件设计和结构工程师协同验证的核心环节，TSSOP-28作为小间距薄型贴装芯片，在风机运行带来的持续宽频振动、设备启停的冲击载荷作用下，引脚的疲劳失效、封装本体的共振开裂是常见的失效模式，针对该封装开展模态分析，本质是在设计阶段提前锁定结构的固有振动特性，规避实际工况下的共振风险。

从实际应用场景来看，搭载TSSOP-28封装芯片的电控板，往往会被安装在风机蜗壳旁、设备动力舱近源位置，这类位置的振动激励频率覆盖几十赫兹到数千赫兹区间，和芯片封装的低阶固有频率存在重叠可能，一旦激励频率和结构固有频率重合，会引发引脚处的应力幅值成倍提升，长期运行下会出现引脚脱焊、封装内部键合丝断裂的问题，直接导致设备电控功能失效。做模态分析的核心目标，就是提取封装结构在自由边界与实际安装约束下的各阶固有频率、对应振型的变形分布，找到结构刚度薄弱的位置，为后续的板卡布局优化、点胶加固方案提供量化的仿真依据。

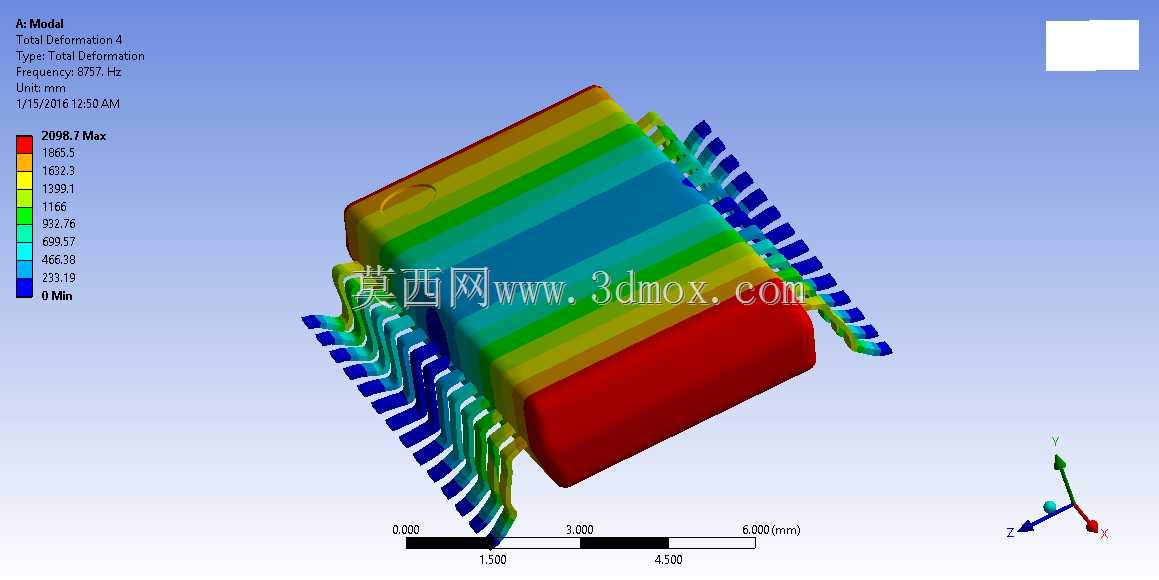

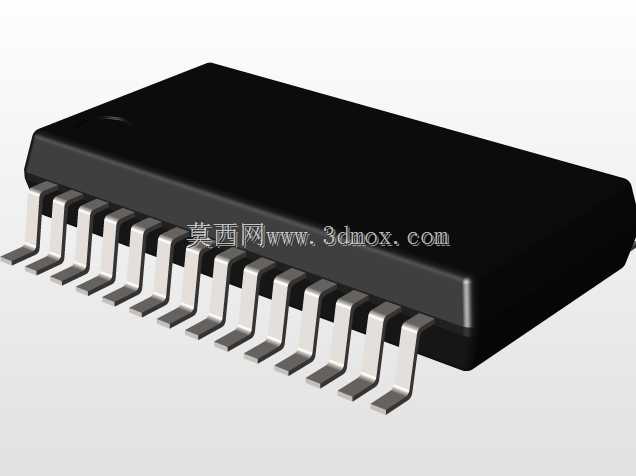

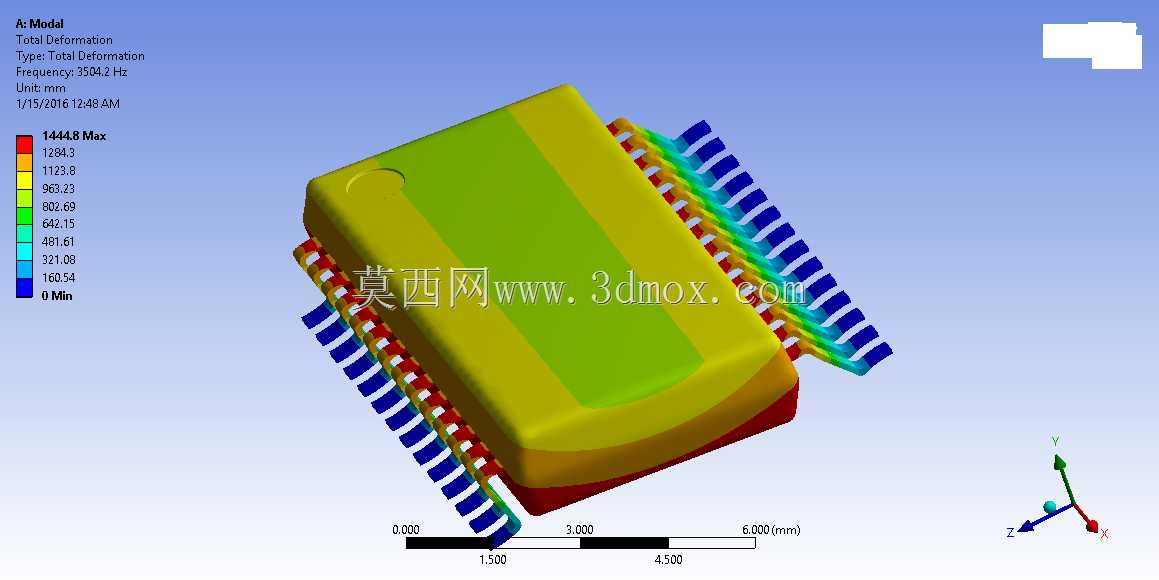

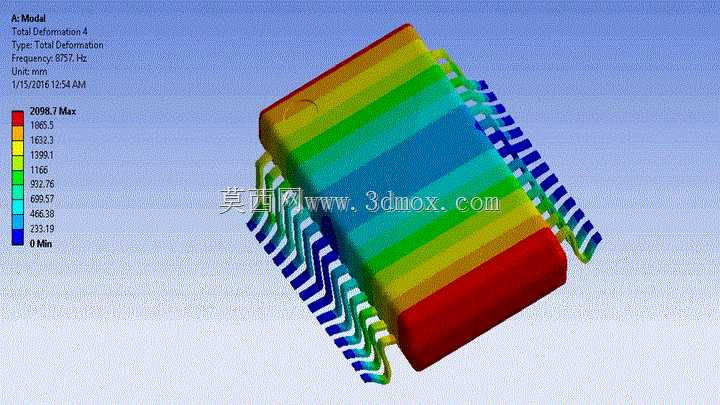

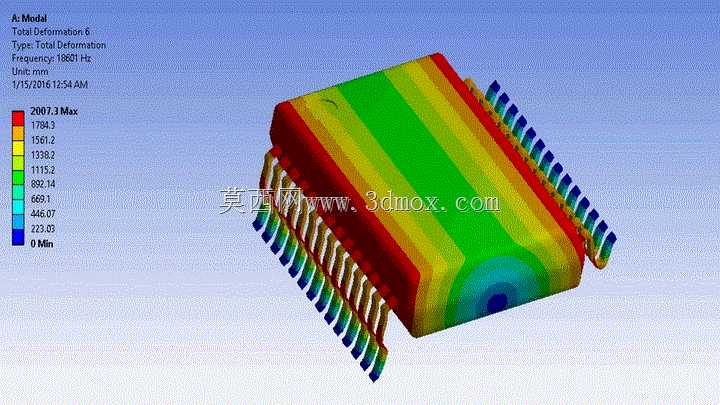

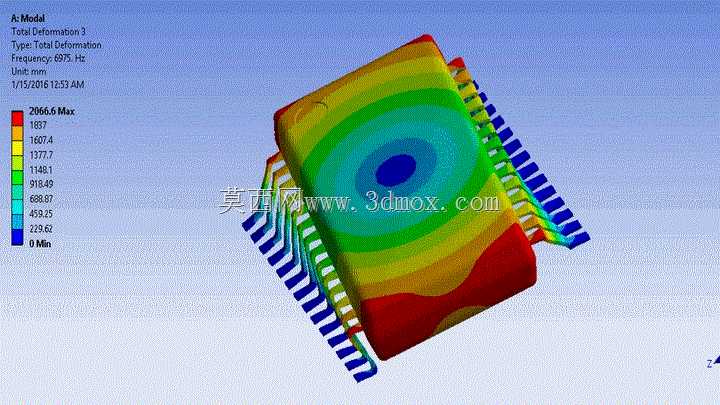

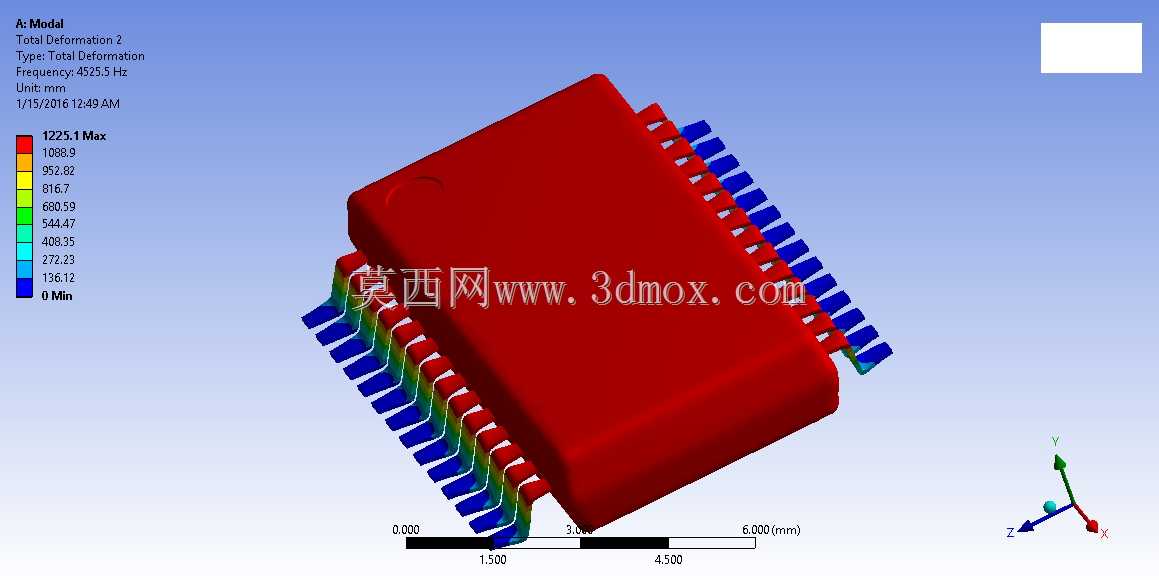

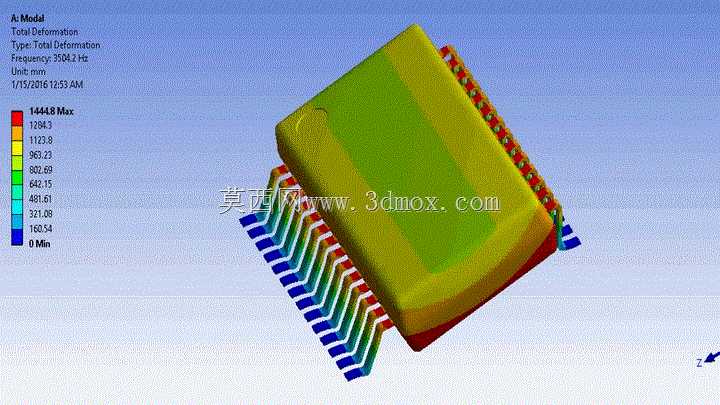

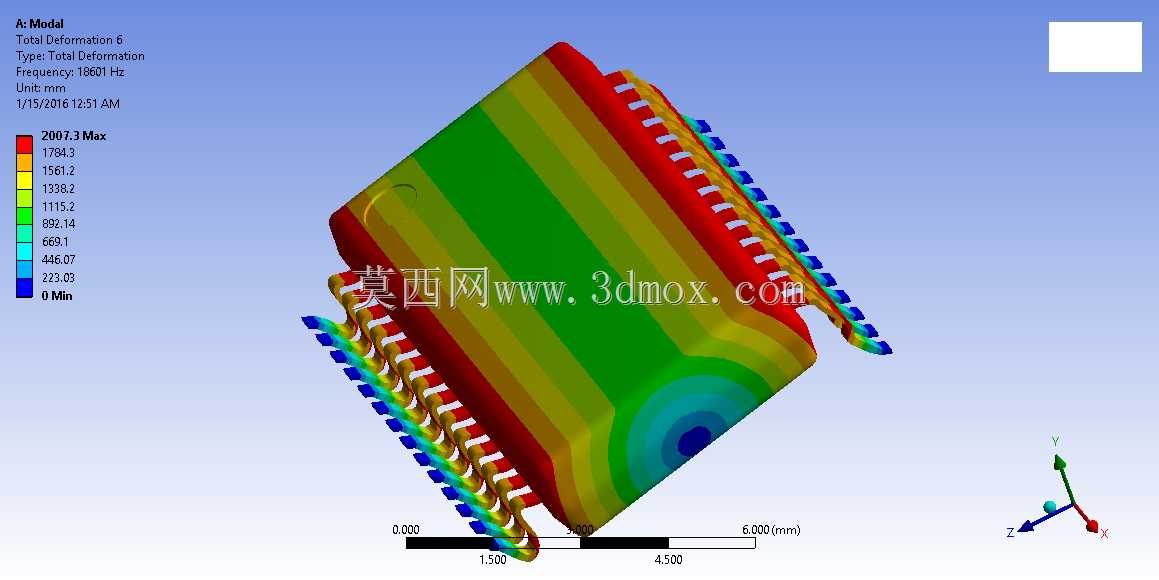

从产品本身的结构特性来看，TSSOP-28属于薄型小尺寸封装，本体为环氧树脂模塑料成型，两侧对称排布28根鸥翼形引脚，引脚材质为铜合金镀锡结构，封装本体和PCB板之间通过焊锡形成刚性连接，这种结构的刚度分布并不均匀：封装本体的平面内刚度较高，而引脚作为悬臂式的连接结构，是整个封装系统里刚度最低的环节，振动过程中最大变形往往出现在引脚末端与焊盘连接的位置，这和仿真结果里的变形云图分布是完全匹配的——从云图里能清晰看到，远离封装本体的引脚段变形量最大，封装本体中心区域变形量最小，变形梯度从引脚末端向封装中心逐步递减，这也和实际失效案例里引脚焊盘处最先出现疲劳裂纹的现象完全吻合。

在设计验证的思路上，这类模态分析不会孤立看待芯片本身，而是会结合实际安装边界来设置约束条件：如果是芯片直接贴装在标准厚度FR4 PCB上，需要把PCB的支撑约束、焊锡层的连接刚度都纳入仿真模型，不能简单给封装本体施加固定约束，否则计算出来的固有频率会和实际值偏差超过30%，完全失去工程参考价值。实际建模过程中，会先对封装的几何细节做合理简化：忽略封装表面的丝印标识、引脚表面的镀层厚度这类对整体刚度影响极小的细节，保留引脚的弯折弧度、封装本体的倒角、内部芯片粘接层的厚度这些影响刚度分布的关键结构，网格划分时在引脚和封装连接的位置做网格加密，保证应力集中区域的计算精度，同时控制整体网格规模提升计算效率。

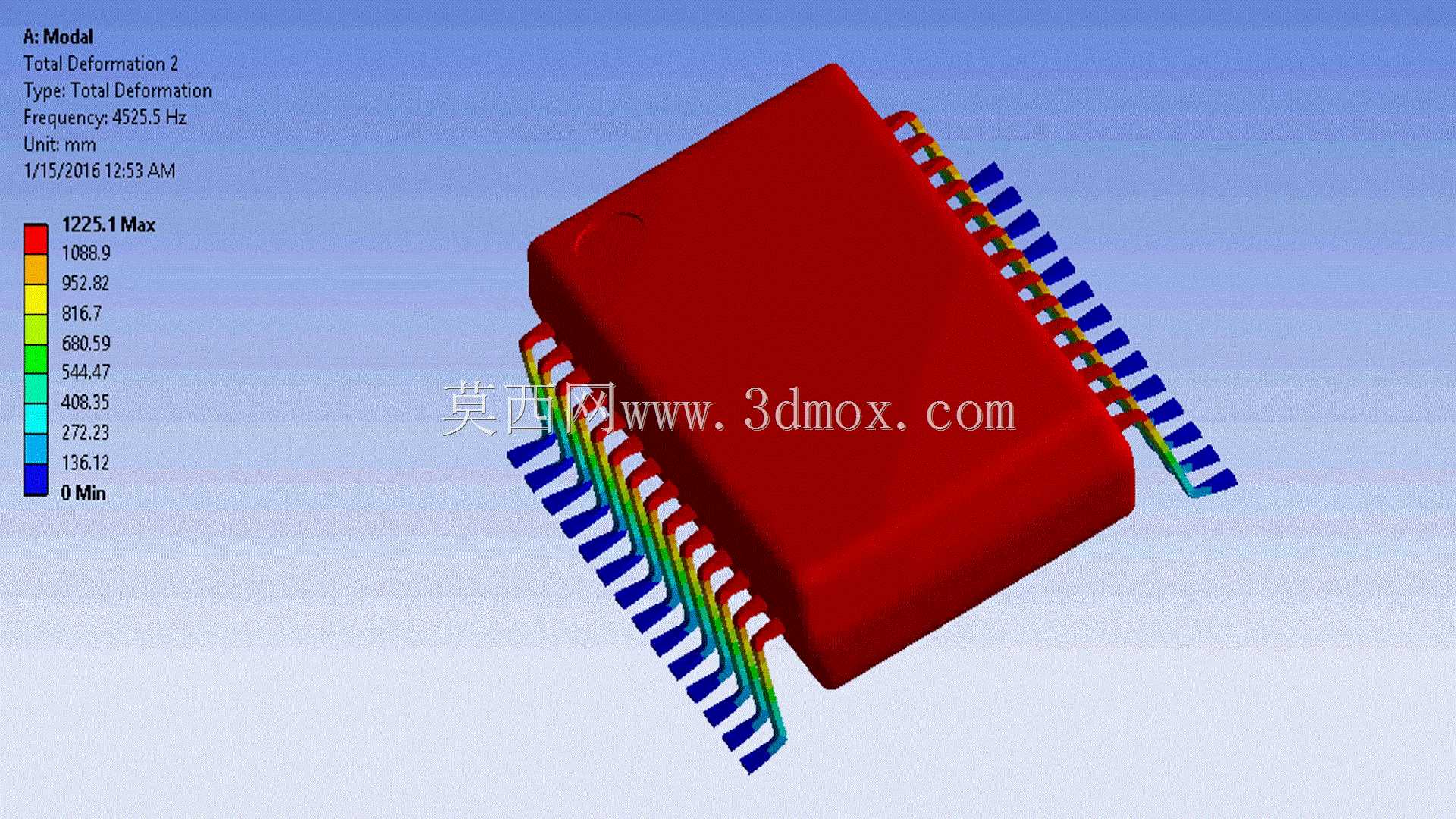

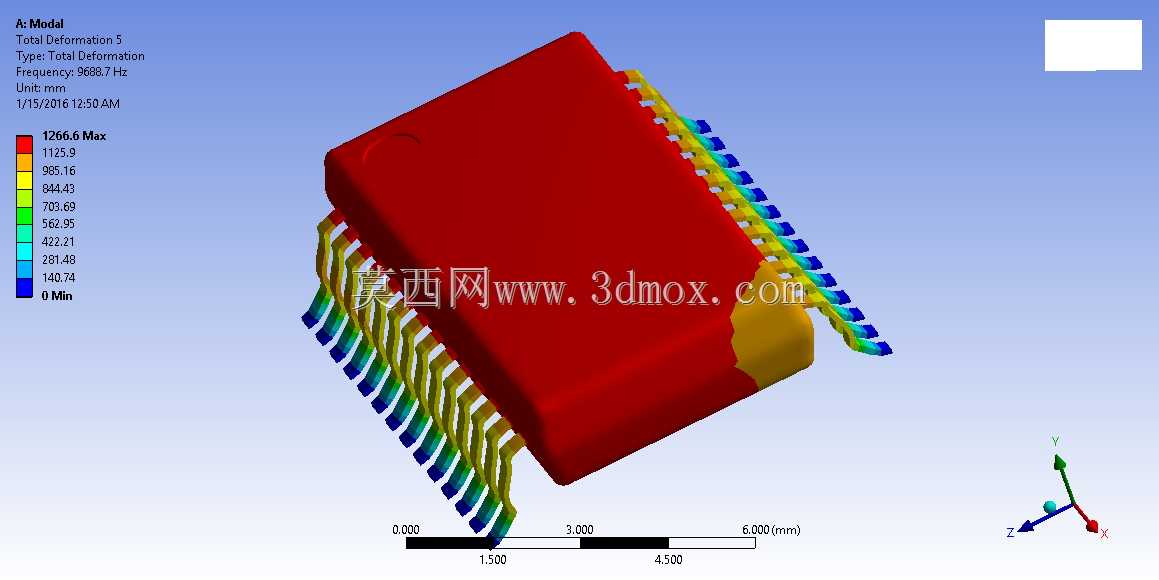

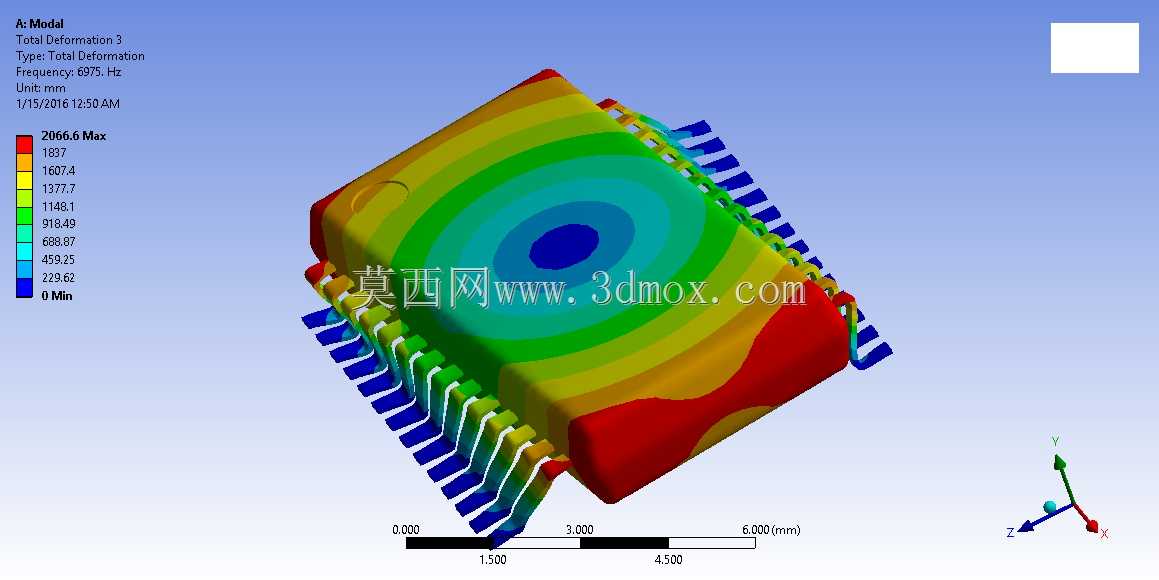

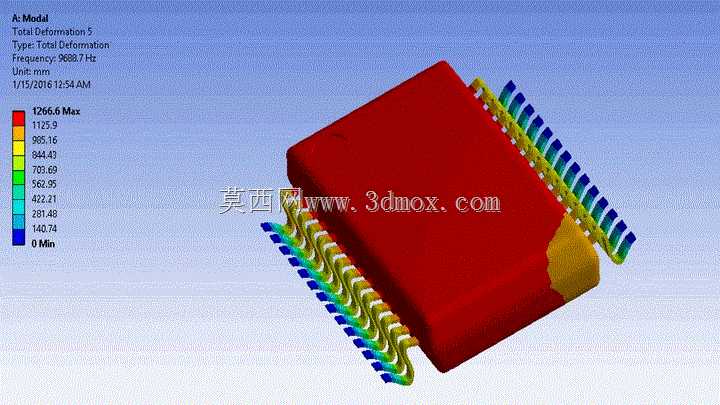

从安装边界的尺寸约束来看，TSSOP-28封装的本体宽度通常在4.4mm左右，引脚跨距约6.6mm，引脚间距0.65mm，整体贴装后占用PCB的面积不足50平方毫米，这种小尺寸结构在做振动验证时，很难通过常规的加速度传感器贴装来获取准确的振动响应，因为传感器本身的附加质量会改变小结构的固有特性，这也是仿真分析成为这类小元器件振动可靠性验证核心手段的原因——通过模态分析得到的各阶振型，可以明确看到不同频率下结构的摆动方向：一阶振型通常是封装本体沿垂直PCB方向的平动，二阶、三阶是绕封装长度、宽度方向的转动，更高阶的振型会出现引脚的局部变形，这些振型对应的频率如果和现场实测的振动激励频率差小于20%，就需要在设计阶段做干预，比如在封装本体和PCB之间增加底部填充胶、调整板卡的固定点位置改变整体刚度、把芯片布置在PCB振动节点的位置，从源头上降低共振带来的应力水平。

很多工程师在做这类元器件选型时，往往只关注电气参数，忽略结构振动特性的匹配，尤其是在风机、工程机械这类强振动应用场景里，同一种电气功能的芯片，不同封装的抗振性能差异极大，TSSOP封装的鸥翼引脚本身具备一定的变形缓冲能力，但如果固有频率和工况激励频率重合，这种缓冲能力完全不足以抵消共振带来的交变应力，通过模态分析得到的量化数据，可以直接给硬件选型、结构加固方案提供明确的指导，不需要等到样机做振动测试时出现失效再回头整改，大幅缩短产品的开发周期，降低后期整改的成本。另外，在做整机的振动仿真时，准确的元器件模态参数也是整机模型准确性的基础，如果把板上的元器件都当成刚体处理，计算出来的板卡振动响应会和实际测试值有明显偏差，把经过验证的TSSOP-28封装模态参数纳入整机仿真模型，可以提升整个电控系统振动仿真的精度，让仿真结果更贴近实际运行状态。
