钻具结构模态特性仿真分析三维模型

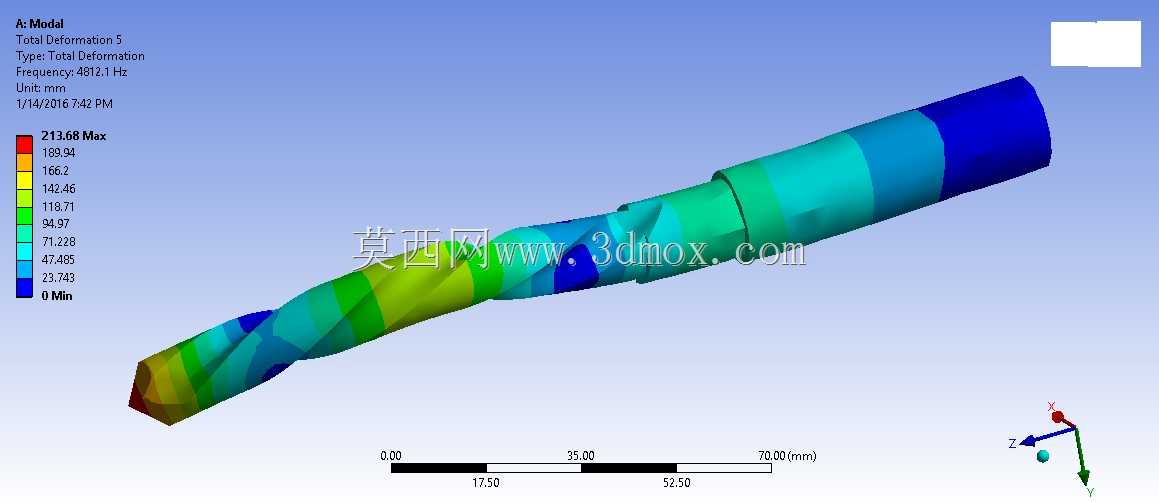

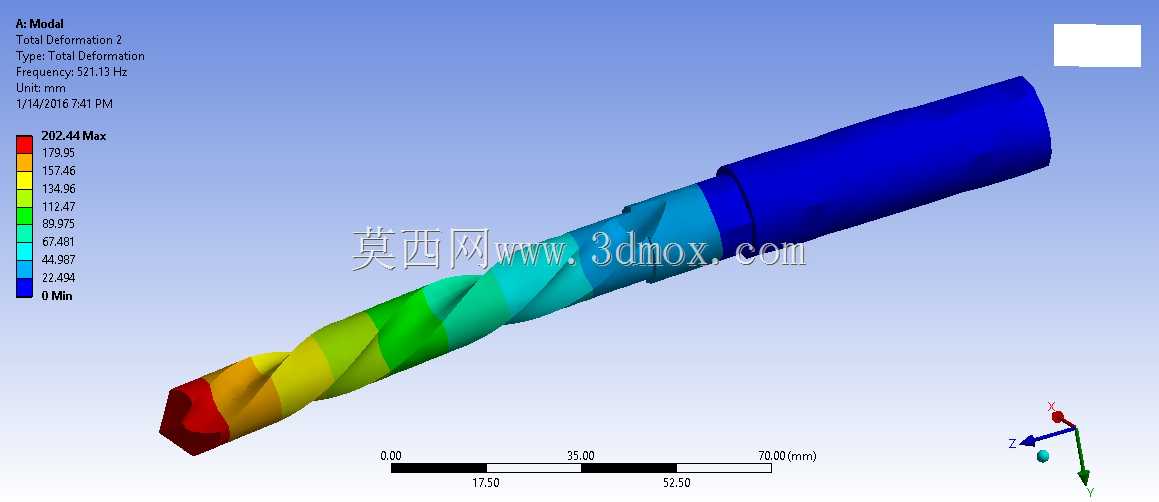

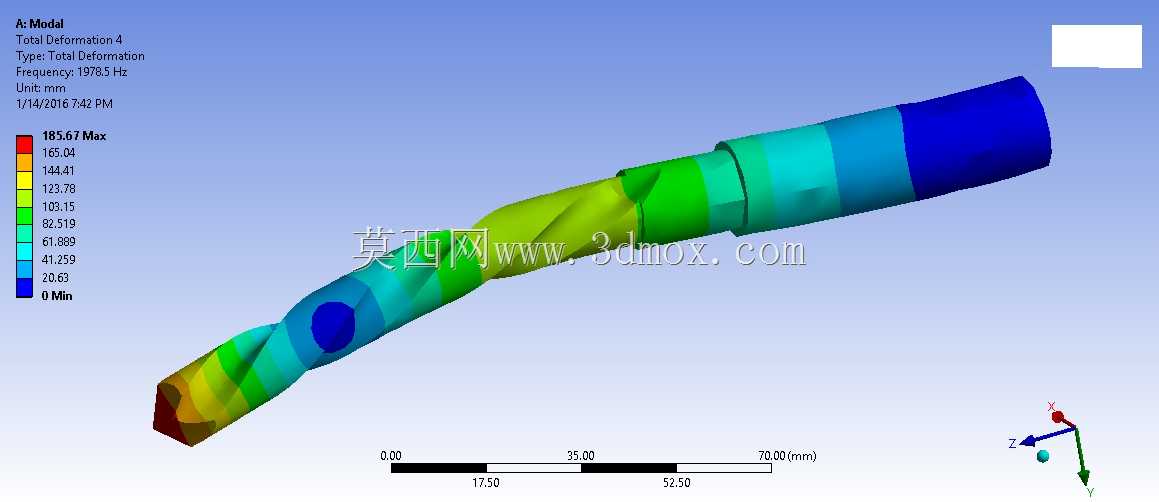

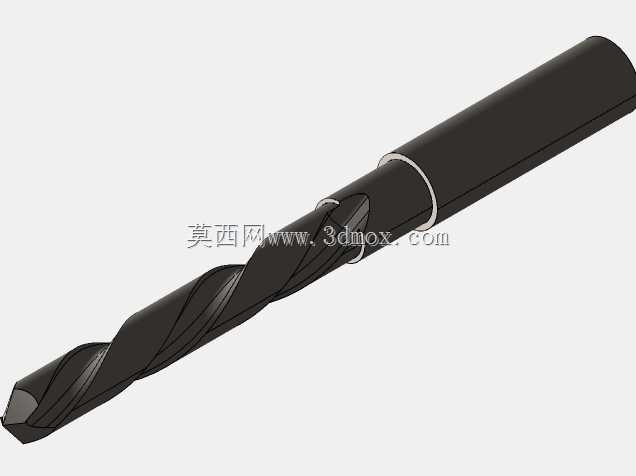

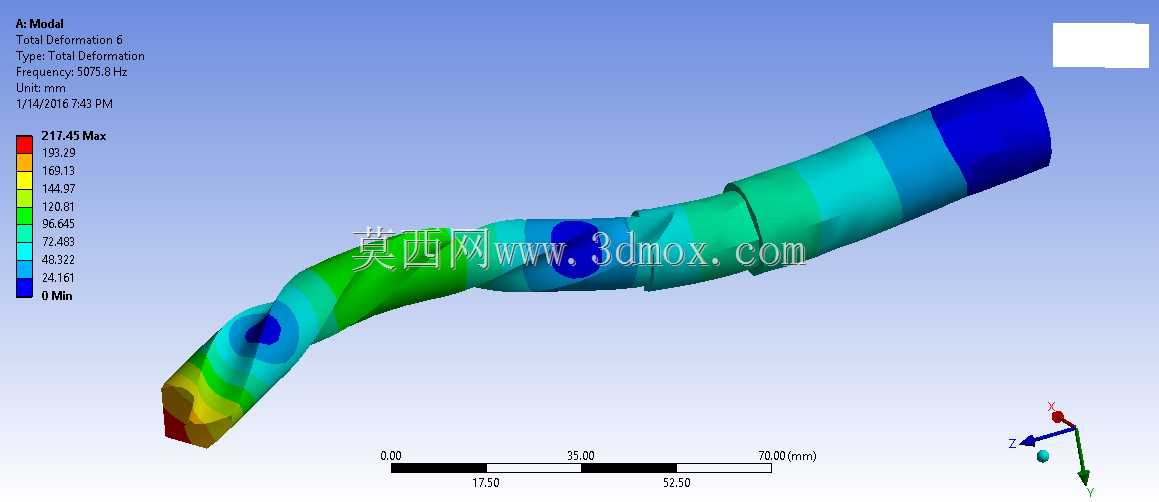

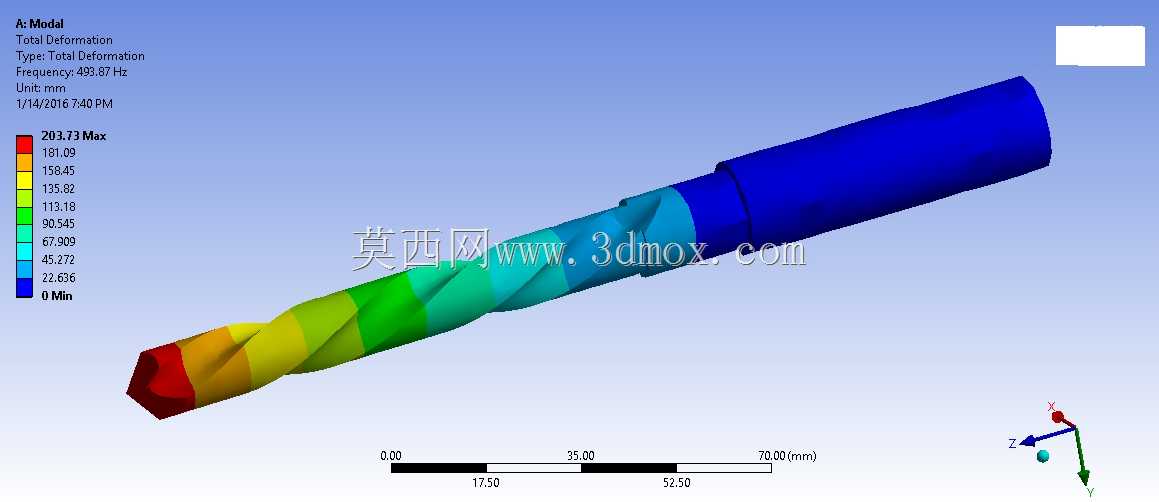

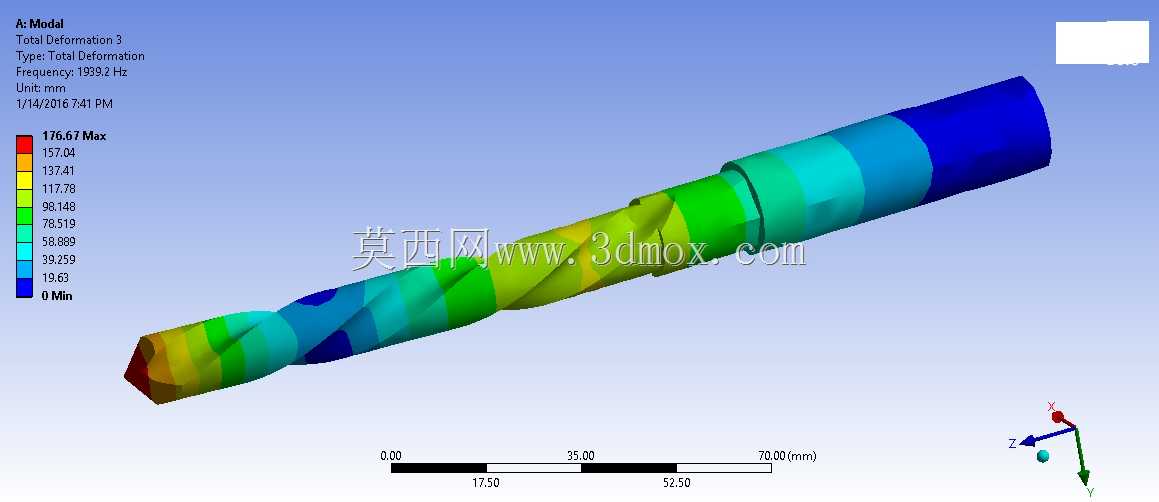

在金属切削加工场景中，钻具作为孔加工工序的核心执行部件，其动态特性直接决定成孔精度、加工表面质量以及刀具自身的服役寿命，尤其是在深孔钻削、高速钻削工况下，刀具的固有振动特性若与切削激励频率重合，极易引发颤振，轻则导致孔壁出现振纹、孔径超差，重则造成刀具崩刃、工件报废，因此在刀具结构定型阶段开展模态分析，是优化刀具结构、规避共振风险的必要环节。该钻具模型完整还原了实际量产刀具的结构细节，从切削端的螺旋排屑槽到夹持端的直柄装夹段，所有结构特征均按照实际加工刀具的尺寸比例构建，整体长度覆盖从刀尖到装夹定位面的完整区间，排屑槽的螺旋升角、槽深渐变规律、刃带宽度均参考通用高速钢麻花钻的成熟设计参数，夹持段的直径公差带按照标准弹簧夹头装夹要求设计，可直接匹配常规钻床、加工中心的刀柄装夹边界，无需额外调整结构即可完成装配仿真。从结构设计逻辑来看，钻具的刚度分布从刀尖到夹持端呈现梯度变化，刀尖部位因排屑槽开槽深度大、实体截面面积小，是整体结构刚度最薄弱的区域，也是模态变形量最大的位置，这与实际钻削过程中刀尖最易发生振动偏移的工况完全吻合；向夹持端延伸的过程中，排屑槽深度逐渐收浅，钻芯厚度逐步增加，结构刚度持续提升，到直柄装夹段时为完整圆柱实体，刚度达到最大值，在模态仿真中该区域的变形量几乎为零，符合实际装夹状态下的约束特性。模型附带的模态分析结果直观呈现了钻具在自由状态下的一阶固有振型与变形分布，色彩云图从刀尖处的最大变形量区域沿钻身向夹持端逐步过渡，清晰展示了不同位置的振动位移幅值，可帮助结构设计人员快速定位刚度薄弱点，针对性调整钻芯厚度、排屑槽截面参数来优化固有频率，使其避开常用钻削参数下的切削力激励频率区间。在实际工程应用中，这类带模态分析结果的钻具模型可直接用于切削工艺参数优化，技术人员可根据获取的固有频率值，匹配对应的主轴转速范围，让切削齿的啮合频率远离刀具固有频率，从工艺端规避颤振风险；同时也可作为刀具结构优化的基础模型，通过调整螺旋槽长度、钻芯锥度、柄部长度等参数，对比不同结构方案的模态特性变化，筛选出动态刚度最优的结构方案，减少物理样机的试制次数，缩短刀具研发周期。需要注意的是，该模型的模态分析基于自由边界条件开展，实际应用中需要结合具体的装夹方式、刀柄约束刚度对边界条件进行修正，才能获得更贴合实际工况的仿真结果，不过模型本身的结构特征完整，参数化程度高，可直接导入各类有限元分析软件完成边界条件调整与多阶模态计算，也可用于钻削加工动力学仿真的刀具载体，为切削力加载、振动响应计算提供准确的结构基础。从安装适配性来看，该钻具的夹持段采用标准直柄设计，直径尺寸符合通用钻夹头、弹簧夹头的装夹范围，可适配台式钻床、立式加工中心、摇臂钻床等绝大多数孔加工设备的装夹要求，排屑槽的轮廓设计兼顾了排屑空间与结构刚度，在保证切屑可顺利沿螺旋槽排出的前提下，尽可能提升了钻身的抗扭、抗弯刚度，适合加工钢件、铸铁等常见金属材料，可覆盖绝大多数常规孔加工工序的使用需求。
