脚踏驱动缝纫传动机构结构设计

这套脚踏驱动缝纫传动机构，是传统家用及小型作坊式缝纫设备的核心动力传递单元，主要适配无电力供应场景下的手动缝纫作业，也可作为老式缝纫设备维修替换、传动原理教学演示的实体结构参考。从实际应用场景来看，这类机构广泛存在于传统家用脚踏缝纫机、小型皮具缝制设备中，依靠操作人员脚部的往复踩踏动作完成动力输入，无需外接电源即可实现缝制作业，在流动摊点、偏远无电区域、传统缝纫技艺教学场景中具备不可替代的实用价值。

从功能特性层面拆解，该机构核心作用是将踏板端的往复摆动转化为驱动轮的连续旋转运动，再通过皮带传动将扭矩传递至缝纫机头的主轴，带动机针、送布牙、挑线杆等核心构件完成协同缝纫动作。整个传动链路的动力损耗控制是设计核心，构件连接处的间隙配合精度直接决定踩踏时的顺畅度，间隙过大会导致传动空程增大，脚部施力的反馈迟滞明显，长时间操作容易产生疲劳；间隙过小则会增大转动副的摩擦阻力，踩踏时手感发涩，甚至出现运动卡滞的问题。

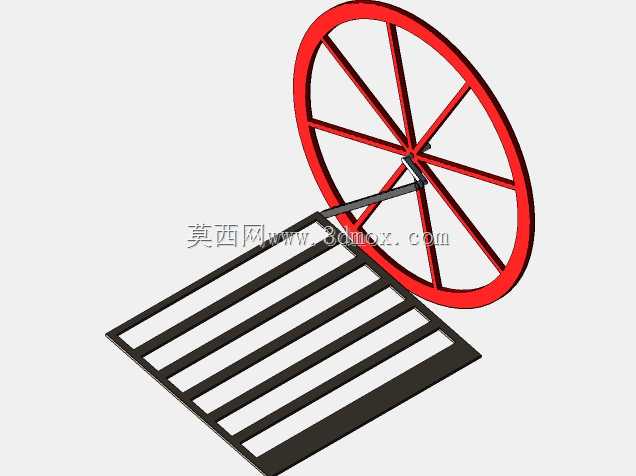

设计思路上，这套机构采用了典型的曲柄滑块传动演化结构，大尺寸的辐条式驱动轮同时承担飞轮储能作用，利用轮体自身的转动惯量，抵消脚踏动作上下止点的动力死点，保证驱动轮转动的连续性，避免踩踏过程中出现机构反转、卡顿的问题。连接踏板与驱动轮的连杆构件，两端均采用铰接结构，一端与驱动轮轮盘的偏心曲柄位连接，另一端与踏板的摆动端连接，踏板采用绕固定轴摆动的板式结构，踩踏接触面做了等间距的格栅防滑设计，增大脚部与踏板的接触摩擦力，施力过程中不易打滑。

从安装边界与尺寸适配角度来看，驱动轮的安装轴需要与缝纫机头的输入轴保持平行，两轮的中心距需要匹配传动皮带的标准长度，安装时需要保证两个带轮的轮槽处于同一平面，偏差过大会导致皮带过快磨损、传动过程中出现皮带脱落的问题。踏板的摆动行程需要匹配普通人脚部的活动范围，下踏极限位置距离地面的高度需要预留足够的安全间隙，避免踩踏到底时脚部磕碰到地面或设备底座；上抬极限位置需要控制在脚部自然抬起的舒适角度范围内，角度过大容易导致操作时脚踝受力不当，长时间作业产生劳损。连杆的长度需要根据驱动轮的偏心距、踏板的摆动行程做匹配计算，长度偏差会直接改变踏板的摆动角度范围，甚至导致机构运动过程中出现死点无法正常转动。

在结构细节处理上，驱动轮的辐条采用对称式分布设计，保证轮体转动时的动平衡，避免高速转动时产生明显的振动；所有铰接位置均预留了润滑脂加注空间，长期使用时可以定期加注润滑脂降低转动副的磨损，延长机构的整体使用寿命。踏板的格栅结构除了防滑作用外，还可以减轻踏板自身的重量，降低驱动时的无效负载，同时格栅的镂空结构可以避免作业过程中布料碎屑、灰尘在踏板表面堆积，日常清理维护更加便捷。整个机构的构件多采用冲压、焊接工艺成型，加工难度低，构件替换成本低廉，适合小规模生产及老旧设备的维修替换使用。
