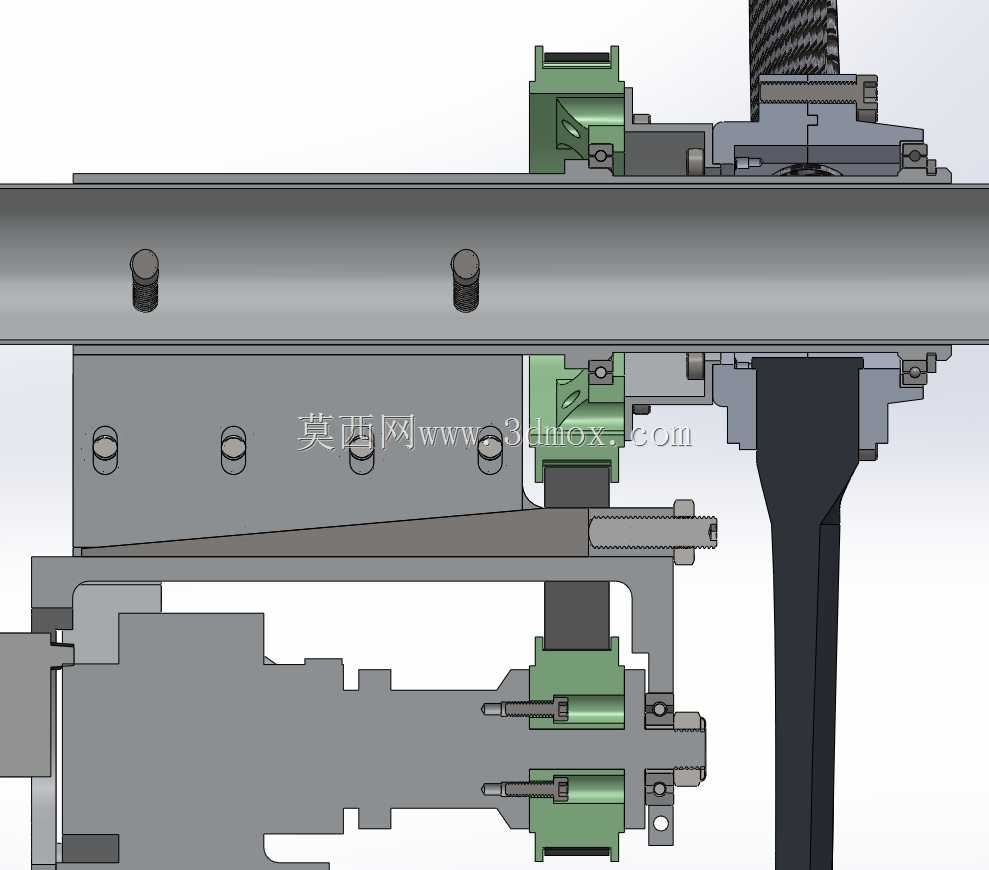

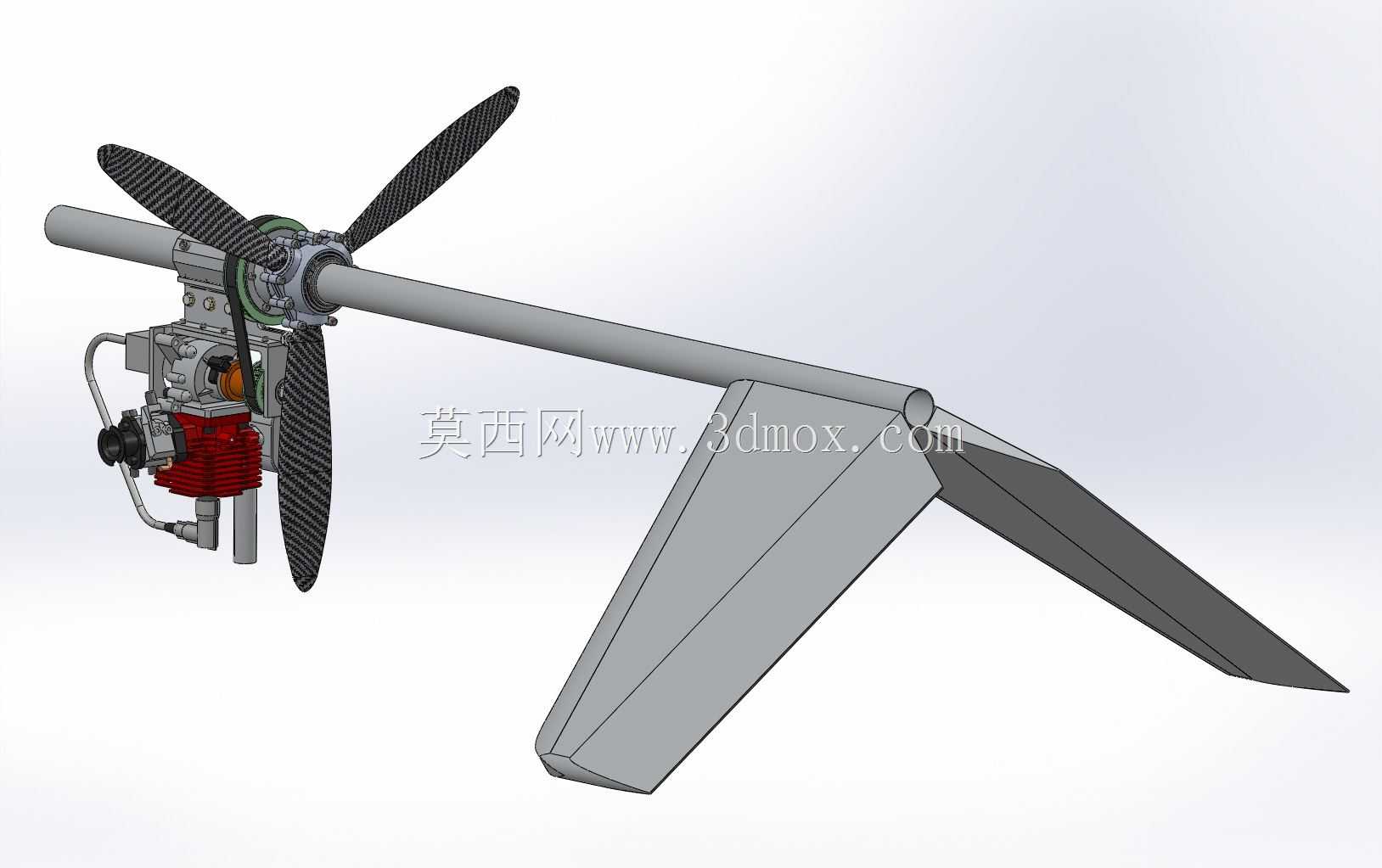

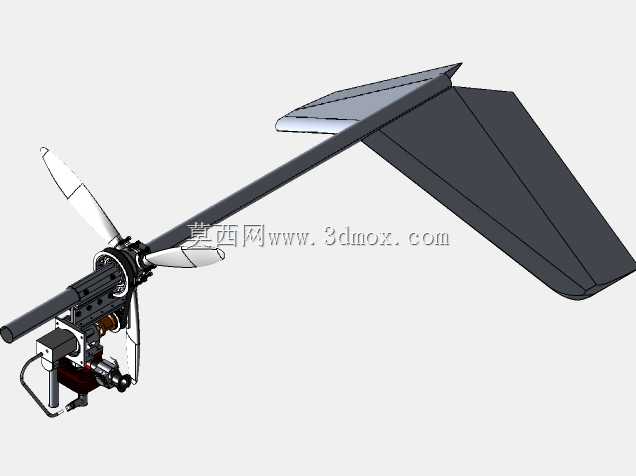

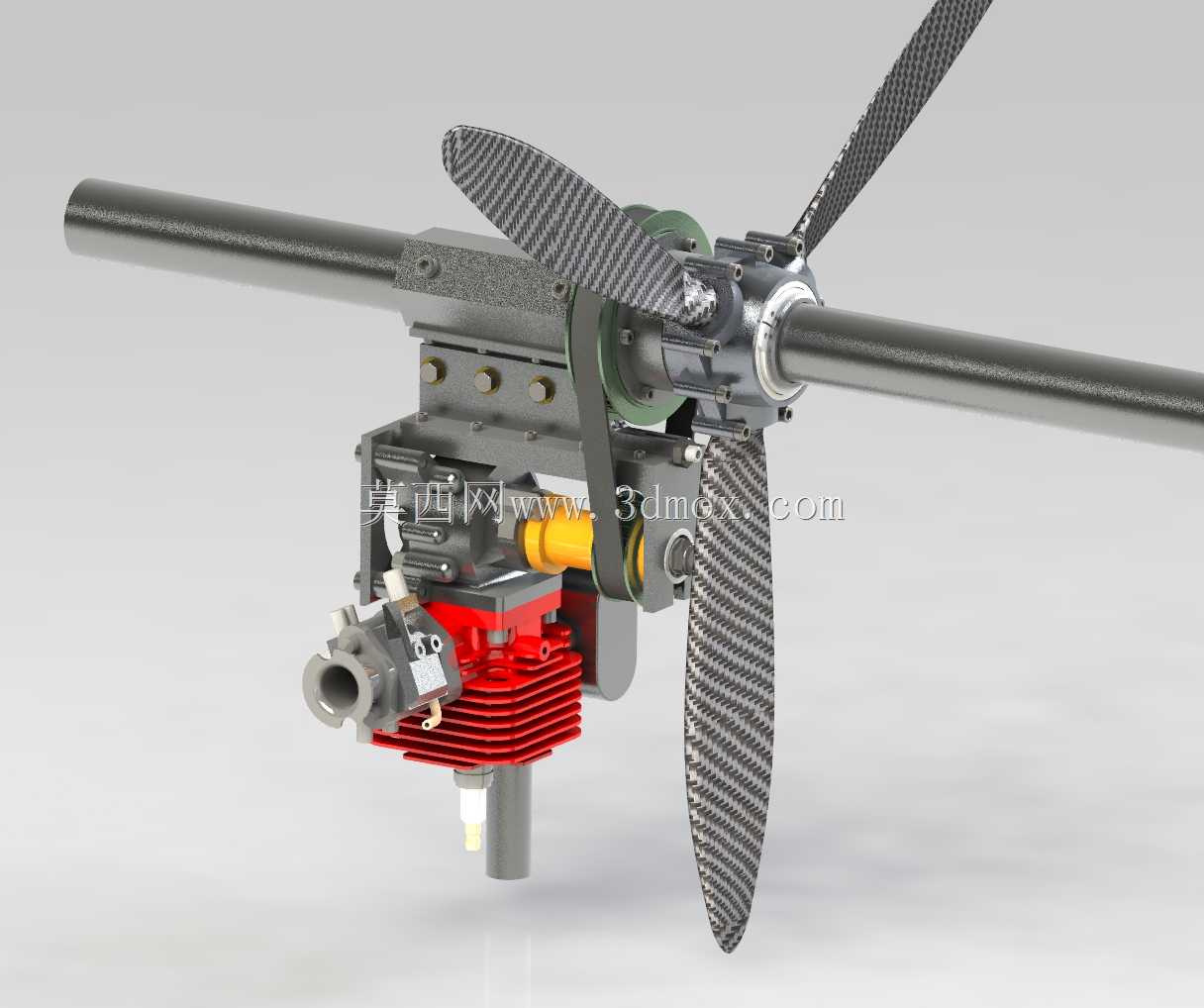

这套传动总成主要应用于油动遥控直升机的尾段动力传递场景,承担将主发动机动力稳定输送至尾桨、抵消主旋翼反扭矩的核心作用,是单旋翼带尾桨布局航模中保障飞行姿态可控的关键结构单元。实际使用中,该结构直接决定尾桨输出的响应速度与动力损耗率,直接影响航模的悬停稳定性、方向舵操控精度以及特技动作的完成度,尤其适配大排量油动航模的高扭矩输出工况,避免传动过程中出现打滑、振颤、动力迟滞等问题。从功能特性来看,该总成采用同心尾臂贯穿式布局,推杆支柱与尾管同轴布置,既承担尾桨传动组件的径向支撑作用,又集成了尾桨变距推杆的导向限位功能,将传统分体式的尾管支撑、推杆导向座、传动张紧结构整合为一体化单元,大幅减少了尾段的零散零件数量,降低了组装过程中的同轴度调校难度。传动路径上采用皮带减速传动方案,匹配改进后的2.4HP排量活塞式发动机输出特性,通过带轮的齿数比匹配实现合理的减速增扭,让尾桨能够获得适配飞行需求的转速区间,相比齿轮传动方案,皮带传动具备一定的缓冲吸振能力,能够过滤发动机运转产生的高频振动,避免振动直接传递至尾桨引发机身共振,同时皮带传动的噪音更低,维护时仅需检查张紧度与磨损情况,无需频繁加注润滑脂,更适配航模外场飞行的使用场景。设计过程中,首先围绕尾管的标准外径确定了支柱的内孔配合公差,选用间隙配合加径向顶丝锁紧的固定方式,既保证支柱能够沿尾管轴向滑动调整安装位置,适配不同尾管长度的航模机架,又能在锁紧后提供足够的夹持力,避免飞行过程中支柱移位导致的传动带松脱。支柱本体的安装基准面与发动机安装座、尾桨轴承座的基准面保持统一的同轴度公差要求,设计时将传动带轮的支撑轴承直接嵌入支柱的本体安装位,减少了额外的轴承座转接零件,缩短了传动悬臂长度,提升了带轮运转的稳定性。发动机安装位采用三点式固定结构,匹配GF26i系列航模发动机的安装孔位,安装面预留了散热间隙,避免发动机缸头的热量直接传导至皮带加速橡胶老化,同时在皮带传动路径上设计了可拆卸的张紧调节结构,无需拆解整个尾段即可完成皮带张紧度的调整,降低外场维护的操作难度。外形尺寸方面,支柱主体沿尾管轴向的长度控制在合理区间,既保证足够的支撑跨度避免尾管受力变形,又不会过度增加尾段的重量导致整机重心后移,径向尺寸经过优化,在容纳传动带轮、轴承、变距推杆通道的前提下,尽可能缩小迎风面积,降低飞行过程中的空气阻力。安装边界上,该总成的前端与主旋翼传动舱的尾管固定座对接,后端与尾桨变距机构的基座对接,所有安装孔位均采用标准航模通用孔距,能够直接适配多数26cc-30cc排量级别的油动直升机机架,无需额外打孔改装。变距推杆从支柱内部的专用通道穿过,通道内壁做了光滑处理,避免推杆往复运动时出现卡滞,保证尾桨变距动作的顺滑度,同时通道能够隔绝外部的沙尘、草屑等杂物接触推杆,减少推杆的磨损,延长传动零件的使用寿命。结构设计时还考虑了动平衡调校需求,带轮与支柱的配合位预留了平衡调整余量,组装时可通过添加配重块的方式消除高速旋转时的离心振动,保证尾桨在高转速下的运转平稳性。发动机输出轴与主动带轮之间采用锥面配合加锁紧螺母的固定方式,能够传递更大的扭矩,避免大油门工况下带轮与轴之间出现打滑空转的问题,从动带轮与尾桨传动轴之间同样采用键连接加轴向锁紧的结构,保证动力传递的可靠性。整个总成的受力路径经过反复优化,发动机运转产生的反作用力、皮带的张紧力、尾桨旋转产生的气动载荷都通过支柱本体均匀传递到尾管上,避免局部应力集中导致的零件断裂或尾管变形,在保证结构强度的前提下,尽可能去除非受力区域的材料,控制整体重量,符合航模设计中对重量控制的严苛要求。
