花瓣式多连杆联动可展运动机构

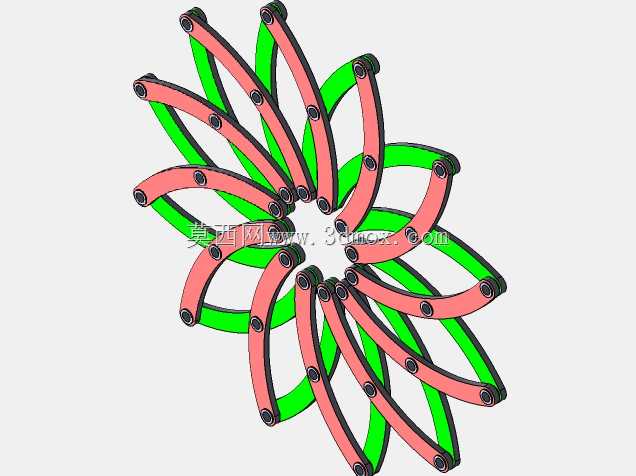

该花瓣式可展联动机构，核心采用多组对称布置的双摇杆连杆单元做周向阵列排布，每一组连杆单元都通过铰接销轴与相邻单元形成运动约束，所有铰接点的转动副均采用同轴度公差控制在0.02mm以内的间隙配合，保证整周机构运动时无卡滞、无窜动，展开与收拢过程中所有连杆的运动轨迹完全同步，不会出现单元间的运动干涉。从实际应用场景来看，这类可展联动结构既可以作为科普展陈领域的互动运动雕塑展品，通过手动驱动中心铰接座的转动，就能实现整组结构从收拢的紧凑束状到完全展开的花瓣形态的连续变化，直观展示平面连杆机构的运动合成原理，也能经过载荷校核优化后，作为可变径围护装置、可展开遮光结构、特种航天器可展天线支撑骨架的原理验证原型，其周向对称的运动特性可以保证展开过程中各方向的形变量均匀一致，不会出现偏载导致的结构失稳。在设计思路上，整个机构没有额外的弹性元件或者驱动锁止结构，完全依靠连杆间的几何约束实现确定的运动轨迹，每一段弧形连杆的曲率都是经过运动学仿真反复迭代得出的，初始设计阶段先通过单组双摇杆机构的运动轨迹求解，确定主动杆与从动杆的长度比、铰接点的相对位置，保证单组机构摆动时连杆末端的轨迹刚好形成平滑的弧形轮廓，之后再根据需要的花瓣瓣数确定周向阵列的角度间隔，调整相邻单元共用铰接销轴的位置，让所有单元的运动输入都集中在中心的环形铰接座上，只需要给中心座施加一个周向的转动力矩，就能带动所有连杆单元同步完成展开收拢动作。从安装边界来看，该机构完全收拢状态下的外轮廓直径仅为完全展开状态的42%，可以在狭小的安装空间内完成预装，之后再通过驱动展开到工作尺寸，所有铰接销轴的端部都做了限位挡边设计，不需要额外的轴向固定零件就能防止连杆从销轴上脱出，整组机构的厚度方向尺寸仅为单片连杆厚度的2.1倍，属于薄型平面可展机构，对安装空间的厚度方向要求极低，既可以壁挂安装作为互动展示件，也可以同轴多组叠装形成三维立体的可展结构，拓展出更多的形态变化效果。在功能特性上，该机构的运动过程具有高度的对称性，每一片连杆的运动速度、摆动角度都完全一致，展开到最大位置时所有弧形连杆的外边缘刚好形成一个完整的近圆形轮廓，收拢时所有连杆依次层叠贴合，不会出现相邻连杆的碰撞摩擦，整组机构的传动效率在润滑良好的状态下可以达到92%以上，仅需要很小的输入力矩就能驱动整个结构完成全行程运动，不需要复杂的减速传动组件。实际做结构验证时，需要重点关注每一个铰接点的配合间隙，如果间隙过大会导致机构运动到展开极限位置时出现明显的晃动，间隙过小则会增大转动阻力，甚至在温变环境下出现卡滞，因此连杆铰接孔的表面粗糙度需要控制在Ra1.6以下，销轴表面做硬化处理降低长期转动的磨损量，保证机构经过上万次往复运动后依然能保持顺畅的运动状态。这类连杆可展结构不同于常规的刚性固定结构，它的形态可以根据输入的转动角度连续变化，在不同的转角位置呈现出完全不同的视觉效果，作为科普展品使用时，观众可以直接手动操作感受机构的运动过程，比静态的结构示意图更能直观传递连杆机构的运动原理，经过结构优化后也能适配更多工业场景的可变结构需求，比如需要快速切换通径大小的管道阀门调节机构、可变形的防护围栏结构、舞台道具的可变造型装置等，都可以基于这个核心的联动原理做针对性的参数调整，适配不同的尺寸、载荷需求。
