杠杆螺杆联动旋转传动结构设计

　　在轻工进给设备、小型工装调整工位、实验台传动模组这类需要把直线输入转化为定角度旋转输出的场景里，这类杠杆-螺杆组合的旋转机构一直是兼顾成本与可靠性的优选方案，区别于纯齿轮传动的高精度高成本特性，也不同于槽轮机构的固定步进角限制，这套结构可以通过调整杠杆臂长、螺杆导程来适配不同的输入力与输出转角需求，适配的工况跨度很广，小到检测工位的工件角度微调，大到包装线的拨杆往复驱动，都能看到这类结构的衍生变体。

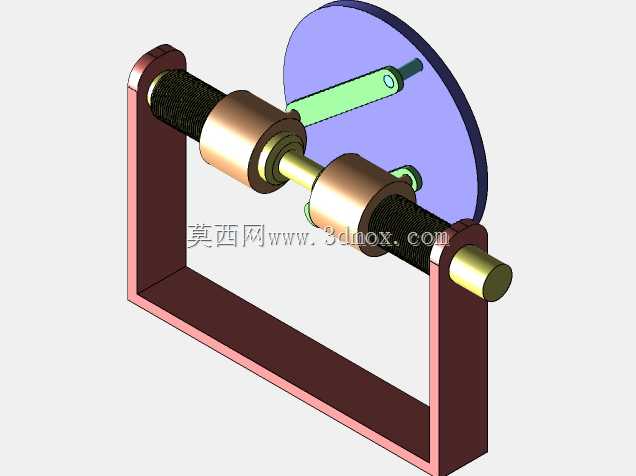

　　从实际功能逻辑来看，这套结构的核心运行逻辑是通过螺杆的正反回转，带动两个对称布置的铜质滑移螺母做轴向的相向或背向移动，螺母上铰接的杠杆臂随滑移动作改变摆角，最终带动末端的紫色转盘完成定范围的旋转输出，整套传动链没有多余的冗余构件，力的传递路径非常直接，日常维护只需要定期给螺杆螺纹副加注润滑脂，检查杠杆铰接销的磨损量即可，不需要复杂的调校流程，很适合在维护条件有限的生产现场长期运行。

　　做这套结构的三维设计时，首先要敲定的是安装边界的尺寸约束：整套机构的安装基座是U型的铸钢支架，支架的两个平行立板需要保证同轴度公差控制在0.02mm以内，否则螺杆穿装后会出现卡滞，转动阻力陡增；支架的底板开有四个沉头安装孔，孔位间距要匹配常用的工业铝型材安装槽距，不需要额外做转接板就能直接固定在型材机架上，降低现场安装的适配成本。螺杆部分采用的是双头梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向载荷，螺杆两端通过铜套支撑在立板上，铜套自带油槽，可以存储少量润滑脂，延长维护周期。

　　设计过程中需要重点校核两个滑移螺母的行程限位，要保证螺母移动到行程两端时，杠杆臂不会出现死点位置，也就是杠杆与螺杆轴线的夹角不能小于8度，否则反向驱动时会出现卡滞，无法顺利带动转盘回摆；杠杆臂与螺母、杠杆臂与转盘的铰接处都采用了间隙配合的圆柱销，销的两端做卡簧限位，避免运行过程中销子窜出脱落，铰接处的配合间隙控制在0.01-0.03mm之间，间隙太小会导致转动阻力大，间隙太大则会出现传动空程，影响输出转角的精度。末端的旋转盘通过中心轴支撑在支架后侧的立板上，中心轴的轴线与螺杆的轴线在空间上垂直交错，这种交错轴的传动布局可以有效压缩整套机构的轴向安装尺寸，在空间局促的设备内部也能顺利布置。

　　从实际选型适配的角度来说，如果需要更大的输出扭矩，可以在不改变安装尺寸的前提下，把螺杆的导程改小，或者加长杠杆臂的有效长度，利用杠杆原理放大输出力矩；如果需要更大的输出转角，可以调整杠杆臂与转盘的铰接点位置，把铰接点往转盘中心靠近，就能在相同螺母行程下获得更大的摆角范围。这套结构没有采用复杂的定制加工件，所有的螺杆、铜套、销钉、支架都可以采用常规的机加工工艺制作，不需要开模，小批量制作的成本很低，非常适合非标自动化设备的快速迭代开发，在做三维建模的时候，所有的配合面都预留了合理的加工公差，装配时不需要额外修配就能顺利组装，转动过程全程顺滑，没有卡顿或异响，能满足长期连续运行的工况要求。
