自行车轮圈辐条安装基座结构设计

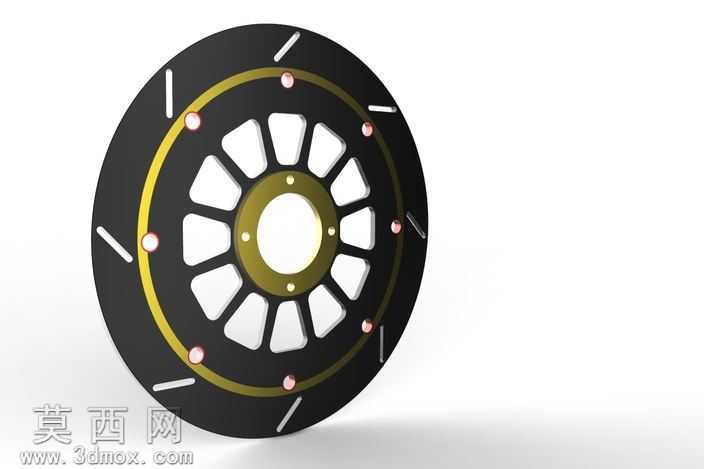

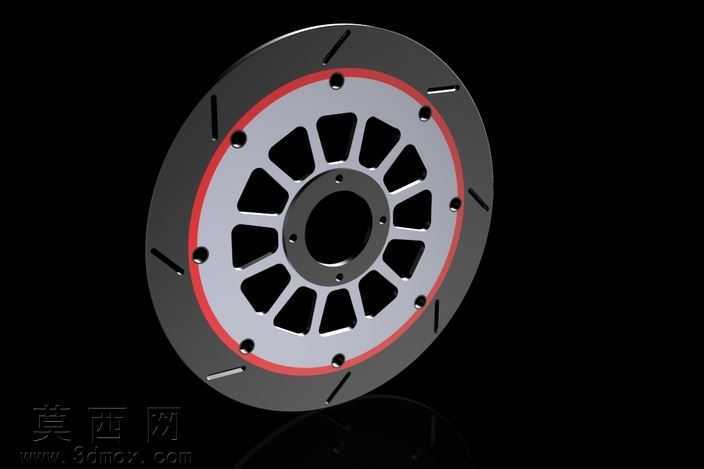

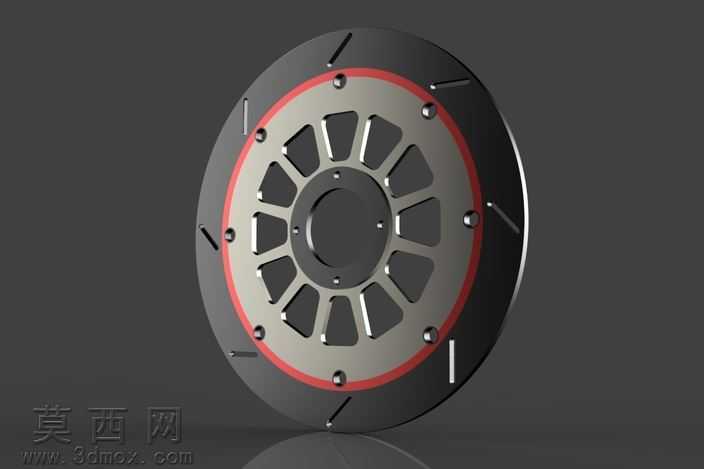

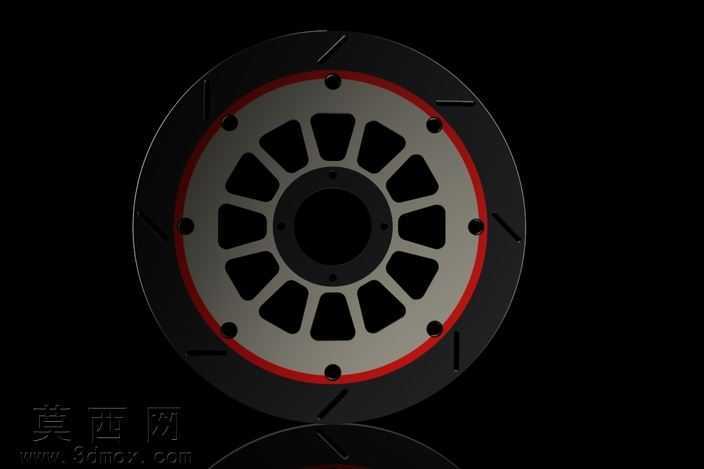

本作品为自行车轮圈的核心连接结构部件，采用三维参数化建模方式完成整体设计，建模过程中优先保证结构的装配适配性与力学合理性，首先以旋转凸台命令生成轮圈连接基座的基体轮廓，精准控制内外径尺寸与轴向厚度，匹配常规自行车轮组的装配公差要求。针对辐条安装位的设计，采用环形阵列特征完成12组梯形辐条过孔的均匀排布，每个过孔的边缘都做了0.5mm的圆角过渡处理，避免应力集中导致的部件断裂问题，同时保证辐条安装时的顺滑度。部件的分层结构设计清晰，最外层为黑色硬质轮圈连接层，中间设置红色环形装饰定位圈，既可以作为装配时的对位标识，也能提升部件的视觉层次感，内层为银灰色辐条固定基座，三层结构之间采用同轴配合设计，通过环形均匀分布的8个螺栓安装孔实现层间锁紧固定，每个螺栓孔都做了沉头处理，保证螺栓安装后表面平整无凸起。渲染阶段采用哑光硬质塑料与磨砂金属两种材质区分不同结构层，黑色外层赋予耐磨橡胶质感材质，红色定位圈采用亮面烤漆材质，内层基座赋予磨砂铝合金材质，通过打光调整突出各层的结构边界与装配关系，清晰展现部件的分层装配逻辑。设计过程中充分考虑自行车轮组的受力特性，辐条过孔的排布角度经过力学优化，能够均匀分散骑行过程中轮组承受的径向与轴向载荷，螺栓孔的排布位置避开了应力集中区域，保证部件在长期交变载荷下的结构强度，整体模型无破面、无重叠特征，所有装配间隙控制在0.1mm以内，可直接用于轮组结构的验证、3D打印样件制作或者开模生产的参考。
