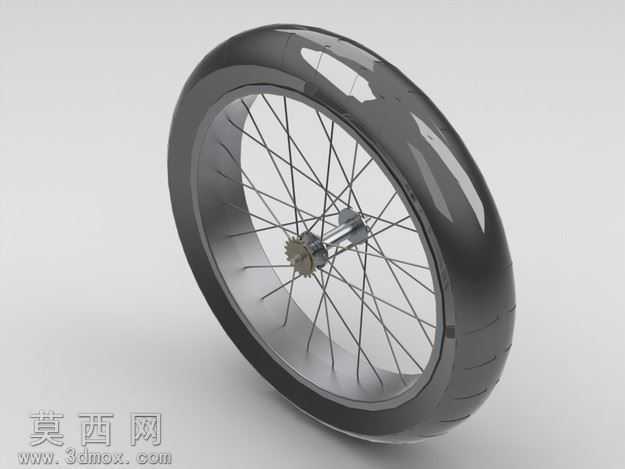

带飞轮辐条结构的自行车后轮三维设计

本作品为自行车后轮的三维建模设计，整体围绕民用自行车后轮的真实结构完成全参数化建模，在三维建模过程中首先完成基准轴与基准面的搭建，以轮轴的中心轴线为全局装配基准，先构建后轮的核心承载轴结构，轴体采用阶梯轴设计，预留出花鼓安装位、飞轮安装位与轴承配合位，保证各部件的装配同轴度误差控制在建模允许的合理范围内。轮圈部分采用薄壁环形结构建模，模拟真实铝合金轮圈的截面造型，边缘预留轮胎安装的卡槽结构，轮圈内圈均匀分布辐条安装孔位，孔位按照36辐条的常规民用自行车轮组排布规律做圆周阵列，保证每一个孔位的角度偏差一致。辐条采用细长圆杆结构建模，每根辐条两端分别对应轮圈孔位与花鼓的固定座，通过装配约束模拟真实辐条的张紧连接状态，还原辐条轮的受力支撑结构。花鼓部分建模还原了轴皮的壳体结构，两端设计轴承安装位，一侧预留飞轮的安装花键结构，配套的飞轮采用多片齿盘叠加的结构建模，还原不同齿数的齿形轮廓，模拟真实自行车后轮的传动啮合基础结构。外胎部分采用橡胶材质的建模逻辑，胎体做环形薄壁结构，胎面设计浅细纹的防滑胎纹，胎侧还原真实轮胎的弧形过渡造型，与轮圈的卡槽做过盈配合的装配约束。材质渲染阶段，轮圈与花鼓、飞轮赋予抛光金属材质，调整金属反射参数模拟铝合金与钢制部件的不同质感，辐条赋予亮面细金属材质，外胎赋予哑光深灰橡胶材质，调整粗糙度参数还原橡胶的漫反射质感，轮轴部分赋予亮面镀铬金属材质，整体渲染采用柔和的影棚光源，突出轮组的结构层次与材质差异。设计过程中参考了常规城市自行车后轮的真实尺寸比例，对各部件的壁厚、直径、相对位置做了等比例还原，没有做过度的夸张变形，既保证了结构外观的还原度，也为后续的结构受力分析、装配模拟提供了基础模型支撑，建模过程中对重复结构采用阵列、镜像等高效建模命令，减少冗余建模步骤，保证模型的可编辑性，方便后续对辐条数量、轮圈尺寸、飞轮齿数做参数化调整。
