M3规格内六角圆柱头长杆螺钉结构设计

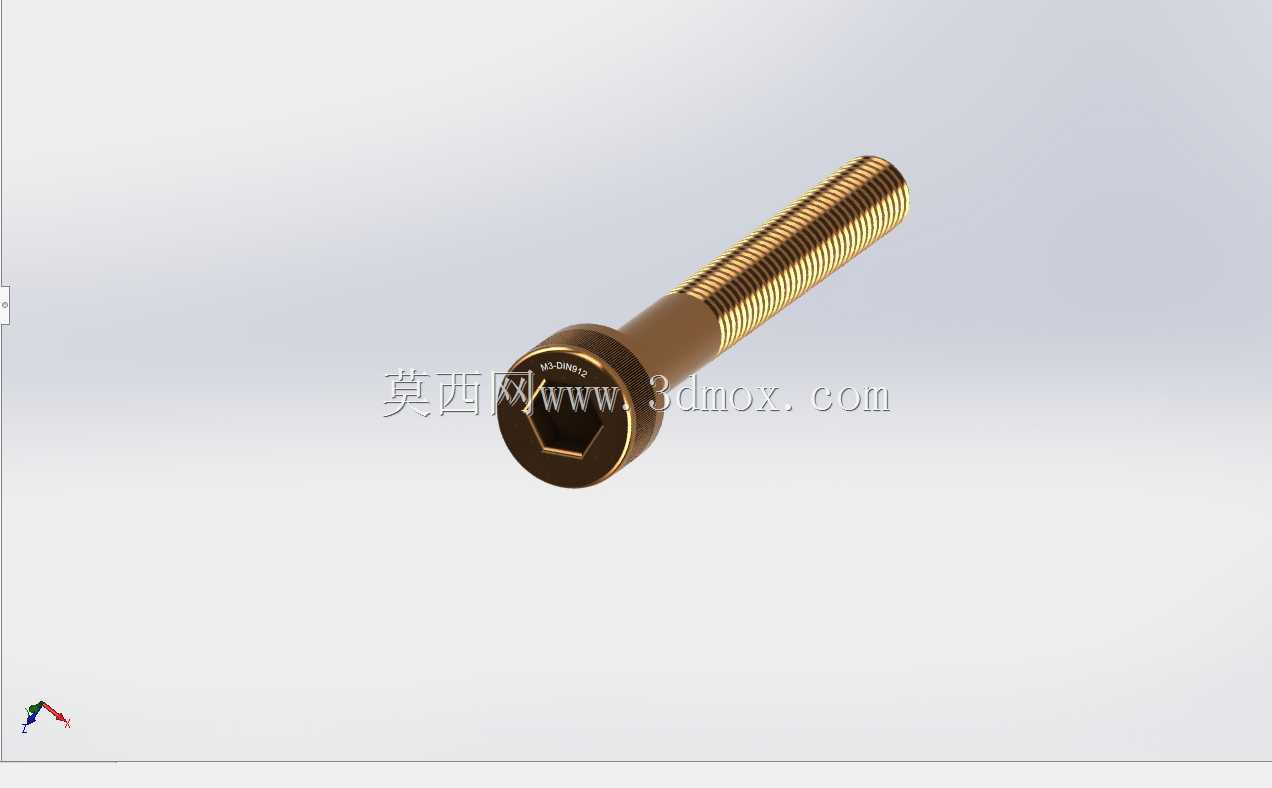

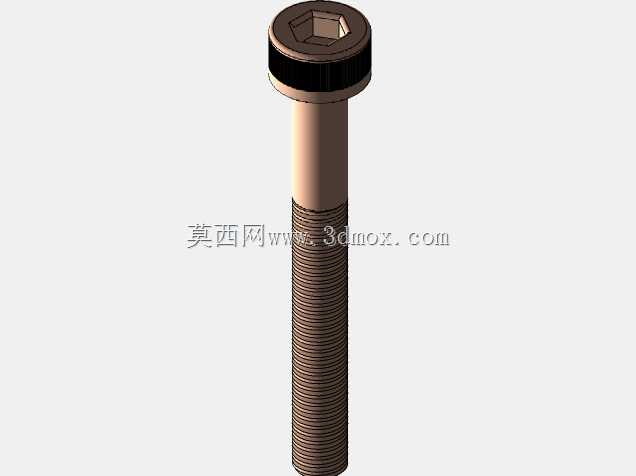

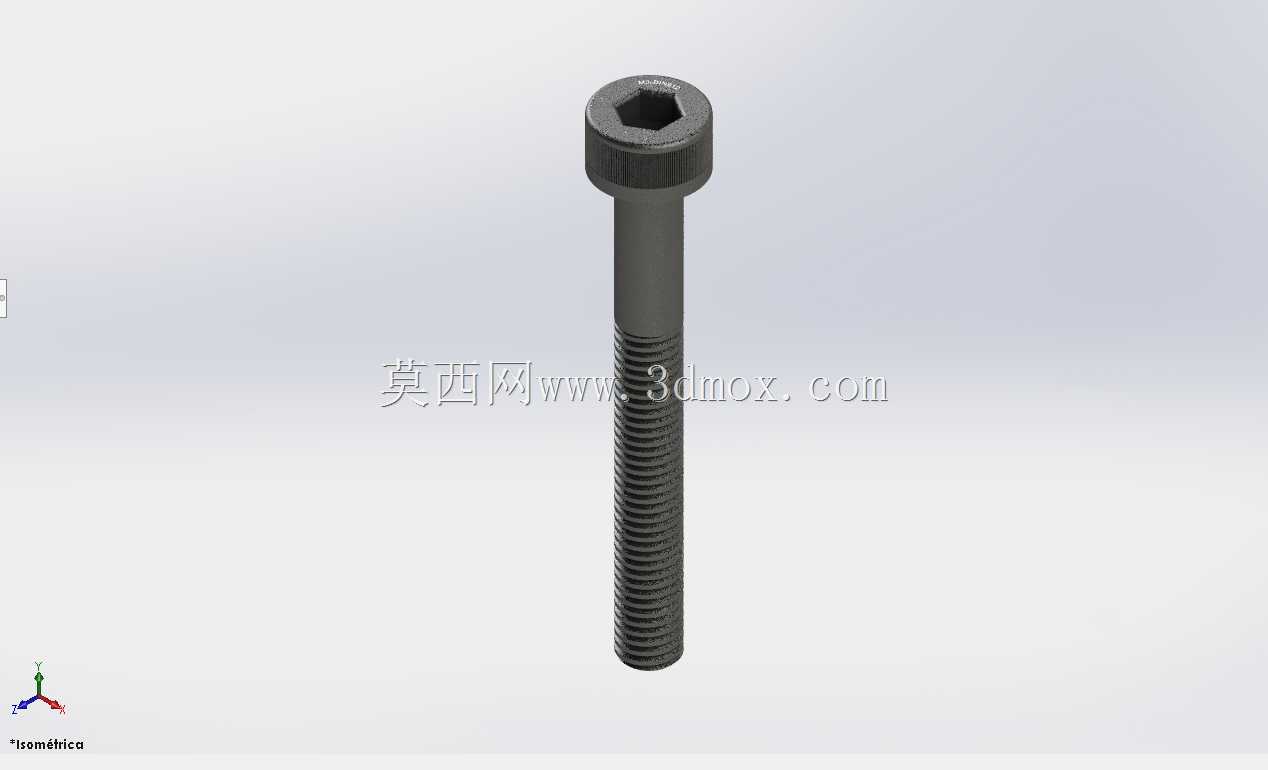

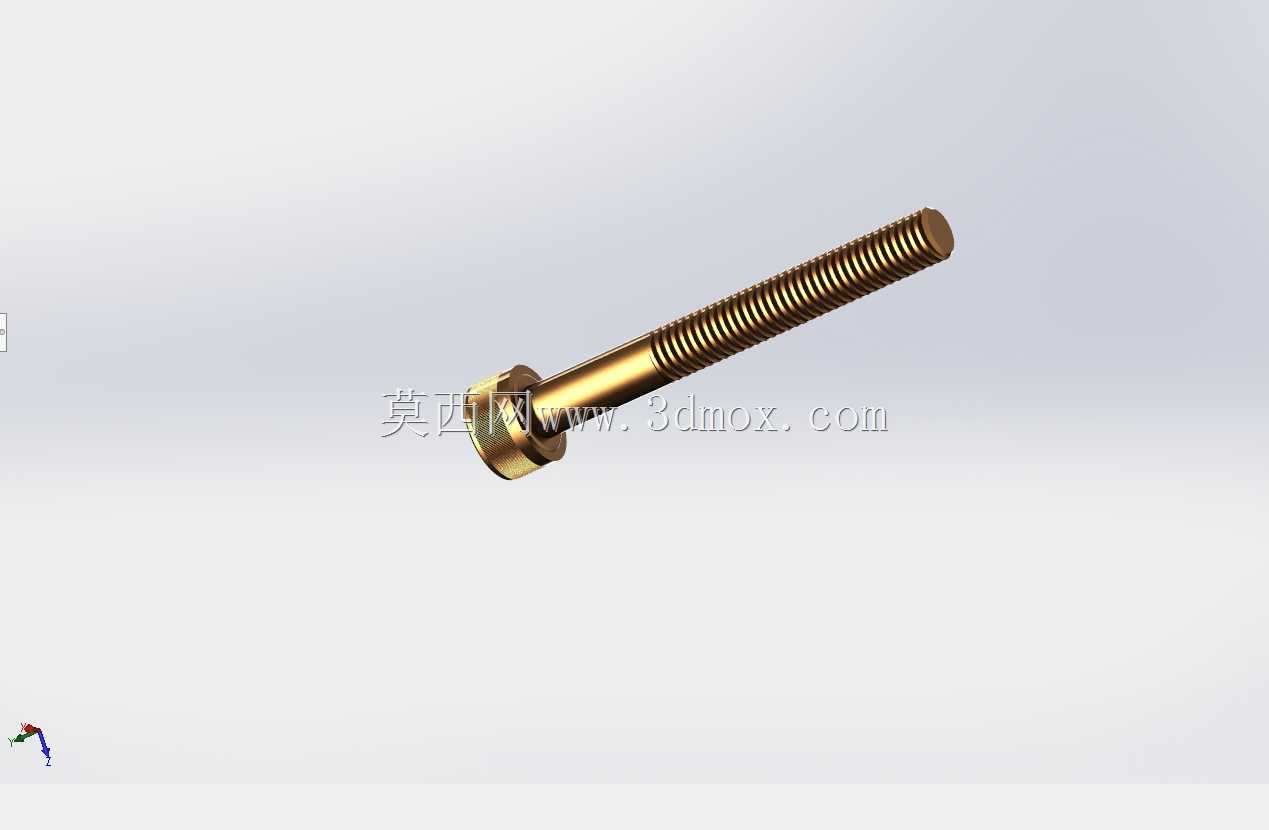

做精密设备结构设计时，小规格长杆内六角螺钉的选型和建模经常容易被忽略细节，很多新手建模时只会拉出光杆加螺纹的简单结构，实际装配时才会遇到头部干涉、螺纹啮合长度不足、杆部刚性不够的问题。这款M3规格的长杆内六角螺钉，杆部总长度25mm，采用DIN912标准的圆柱头内六角驱动形式，头部直径控制在5.5mm，头部厚度3mm，内六角对边尺寸2.5mm，这个尺寸参数刚好适配标准2.5mm内六角扳手，拧紧时扳手与驱动槽的接触面积足够，不会出现拧花槽口的问题，日常装配时哪怕是新手操作，只要选对扳手规格，基本不会出现驱动端损坏的情况。

从应用场景来看，这类长杆小规格螺钉主要用在3D打印机运动模组、小型CNC工装夹具、精密电子设备的壳体连接、航模结构装配这些场景，这些场景的共同特点是连接层叠厚度较大，同时安装空间的径向尺寸受限，圆柱头内六角的结构相比十字盘头螺钉，能承受更大的拧紧扭矩，而且头部的圆柱外形可以沉入对应的沉孔中，安装后不会突出安装面，不会干涉周边运动部件的行程。比如在3D打印机的X轴滑台装配中，经常需要穿过20mm厚度的铝型材连接板再锁入另一侧的滑块螺纹孔，这时候25mm长度的螺钉刚好能保证拧入螺纹孔的深度在3mm左右，既不会因为拧入过深顶坏滑块内部的滚道，也不会因为啮合长度不足导致连接松动。

建模的时候要注意几个容易出错的结构细节，首先是头部下方的支撑面，标准结构会有一个0.2mm左右的凸台垫圈面，这个面的平面度要求很高，装配时这个面直接贴合被连接件的表面，能保证螺钉锁紧时的受力均匀，不会因为头部底面倾斜导致锁紧后螺钉杆部受额外的弯曲应力，很多人建模时会把头部底面做成和杆部直接垂直的平面，忽略这个凸台结构，实际生产出来的螺钉锁紧时很容易出现应力集中，在振动工况下容易发生杆部断裂。然后是螺纹部分的长度，这款25mm长的螺钉，螺纹段长度设计为12mm，光杆部分的直径和螺纹小径基本一致，光杆部分的表面粗糙度要求Ra1.6，这样在穿过被连接件的光孔时，不会因为杆部粗糙刮伤孔壁，也能保证杆部和光孔的同轴度，在有定位要求的连接场景中，光杆部分可以起到临时定位销的作用，减少装配时的错位量。

安装边界方面，使用这款螺钉时，被连接件的沉孔直径需要做到5.7mm，沉孔深度3.2mm，这样才能保证螺钉头部完全沉入沉孔内，沉孔的底部平面需要和孔轴线保证垂直，垂直度公差控制在0.05mm以内，不然锁紧时螺钉会受到侧向的弯矩，长时间受载容易断裂。穿过的光孔直径建议做到3.2mm，间隙控制在0.2mm，既方便装配时穿入，也不会因为间隙过大导致连接的两个部件错位量超标。如果是用在有振动的工况下，搭配M3规格的轻型弹簧垫圈使用时，需要注意总连接厚度不要超过20mm，不然螺纹啮合长度不足，弹簧垫圈的预紧力会不够，起不到防松的效果。另外内六角驱动槽的深度设计为1.6mm，这个深度刚好能让标准内六角扳手完全插入，不会因为槽太浅导致扳手打滑，也不会因为槽太深导致头部的壁厚太薄，拧紧时头部开裂。

很多人做小规格螺钉建模时会把整个杆部都做成螺纹，实际上长杆螺钉保留一段光杆是很有必要的，一方面光杆部分的强度比全螺纹的杆部更高，因为螺纹的牙底是应力集中点，全螺纹的长螺钉在受拉力时，很容易在螺纹收尾的位置发生断裂，保留光杆段可以让应力集中的位置远离头部和杆部的交接处，提升螺钉的整体抗拉强度。另一方面，光杆部分和被连接件的光孔配合，可以承受一定的横向剪切力，在一些不需要额外定位销的轻载连接场景中，这种结构可以减少零件数量，降低装配复杂度。比如小型工装的定位板连接，用这种带光杆的内六角螺钉，既可以完成锁紧固定，也能保证两块板的位置精度，不需要额外加工定位销孔，能节省不少加工成本。

从实际选型的角度看，这类小规格长螺钉的表面处理一般选用发黑或者镀锌，发黑处理的螺钉适合用在室内干燥的设备内部，成本更低，镀锌处理的螺钉防锈能力更好，适合用在设备外部或者湿度较大的工况中。建模时还原螺纹的牙型细节也很重要，不要用贴图代替真实的螺纹特征，在做装配干涉检查时，真实的螺纹模型可以准确检查出螺纹和周边零件的间隙，避免实际装配时出现螺纹和孔壁刮蹭的问题。另外要注意螺纹收尾处的退刀槽结构，退刀槽的宽度设计为1mm，直径2.4mm，这个结构可以让螺纹加工时刀具顺利退出，也能减少螺纹收尾处的应力集中，提升螺钉的疲劳强度，在频繁拆装的工况下，退刀槽的存在可以避免螺钉在螺纹尾部断裂。
