M3规格六角薄型锁紧螺母结构设计

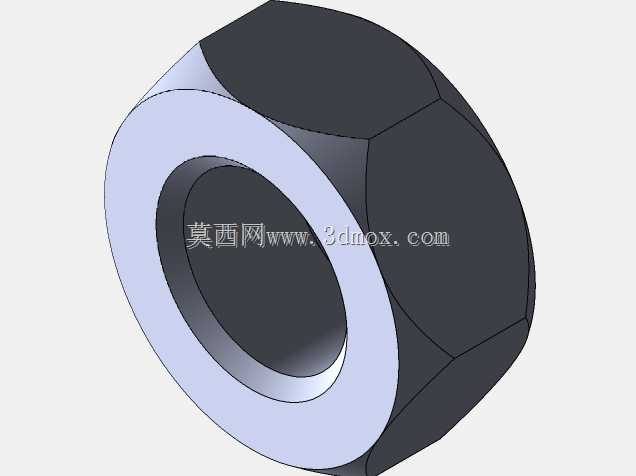

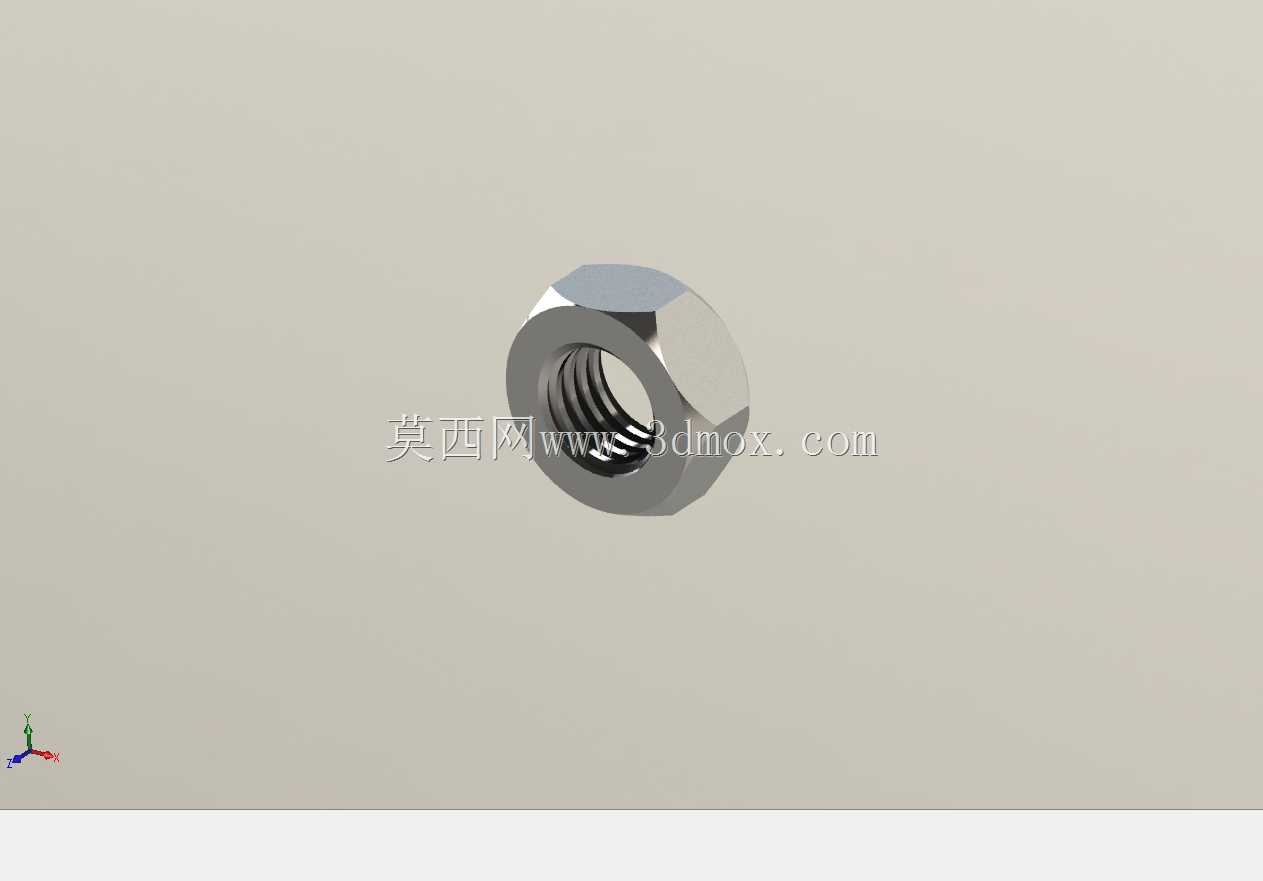

在小型精密机电产品的装配环节，M3规格的紧固件是使用频次极高的连接元件，这款适配M3螺钉的六角螺母，主要面向小载荷、紧凑安装空间的连接场景，常见于消费电子内部结构固定、小型仪器仪表模组装配、3D打印机轻量化构件连接、桌面级自动化实验平台的零件锁紧等工况，这类场景普遍对连接件的外形占用空间有严格限制，同时要求连接具备足够的防松可靠性，不会因为设备运行过程中的小幅振动出现螺纹松脱的问题。从结构设计逻辑来看，这款螺母采用标准六角外形，是为了完全适配常规的开口扳手、套筒等通用安装工具，不需要定制特殊的装夹工装，现场装配时可以直接使用现有工具完成锁紧操作，六角的对边尺寸严格遵循公制螺纹紧固件的通用尺寸规范，保证和标准工具的配合间隙处于合理区间，既不会因为间隙过大导致安装时打滑磨损螺母棱角，也不会因为间隙过小出现工具卡滞无法套入的问题。螺母的内螺纹采用标准M3粗牙螺纹参数，牙型角为60度，和同规格的外螺纹螺钉配合时，螺纹副的接触牙数控制在5到6牙，足够承担小型结构连接场景下的轴向拉力与横向剪切力，不会出现螺纹滑牙的失效问题。螺母的端面设计为平整的承压面，没有额外的法兰翻边结构，这种设计的优势在于可以最大限度压缩螺母自身的轴向安装尺寸，当安装位置的轴向空间十分局促，没有足够空间容纳法兰面螺母的额外厚度时，这款薄型结构的螺母就能适配这类边界受限的安装位，承压面的平面度控制在合理公差范围内，锁紧时可以和被连接件的表面均匀贴合，不会因为接触面倾斜导致螺纹副承受额外的弯曲应力，延长连接结构的疲劳寿命。在建模过程中，需要重点关注几个关键尺寸的公差匹配：首先是内螺纹的中径公差，直接决定了和外螺纹配合的松紧程度，过松会导致连接自锁性能下降，设备振动时容易松脱，过紧则会导致装配时拧入阻力过大，甚至出现螺纹咬死无法拆卸的问题；其次是六角外形的对角尺寸与对边尺寸的公差，要保证通用工具的适配性，同时棱角处做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员或被连接件的表面，也能在螺母放入安装孔或者装配位时起到导向作用，提升装配效率。另外螺母两端的孔口都做了小尺寸的倒角，这个结构一方面是在螺纹加工时起到退刀的作用，避免螺纹首尾出现不完整的烂牙，另一方面在和螺钉配合时，可以引导螺钉顺利拧入螺纹孔，不需要精确对正就能快速开始旋合，适配自动化装配线上的快速送料与自动拧入工况。从实际使用的角度来看，这款螺母不需要搭配额外的防松垫圈就可以在小幅振动的工况下保持锁紧状态，因为螺纹副的配合公差经过优化，自身具备足够的自锁摩擦力矩，当然如果是振动幅度更大的工况，也可以配合螺纹胶或者弹垫使用，进一步提升防松性能。在进行整机结构设计时，选用这款螺母需要提前预留对应的安装空间：六角外形的回转直径要和周边结构保留至少0.5mm的间隙，避免安装时工具和周边零件发生干涉，轴向的安装长度只需要预留螺母自身厚度加上螺钉露出2到3个牙距的长度即可，不需要额外预留法兰面或者垫圈的占用空间，对于追求紧凑化设计的小型设备来说，这种空间占用优势十分明显。和同规格的其他类型螺母相比，比如圆螺母、盖型螺母，这款六角螺母的通用性更强，不需要特殊的安装工具，采购成本也更低，适合大批量装配的场景使用，同时标准的外形尺寸也方便后续的维护拆卸，不需要配备特殊工具就能完成设备的后期检修与零件更换。在三维建模的细节处理上，模型还原了真实零件的所有工艺特征，包括棱角处的微小倒角、孔口的导向倒角、螺纹的真实牙型结构，而不是用简单的贴图代替螺纹特征，在做虚拟装配验证时，可以真实模拟螺纹的旋合过程，检查装配时是否存在干涉问题，也可以直接导入有限元分析软件，对连接结构的受力情况进行仿真计算，验证不同载荷下螺纹副的应力分布，提前预判可能出现的失效位置，优化整体结构设计。
