内燃机活塞高精度三维结构设计作品

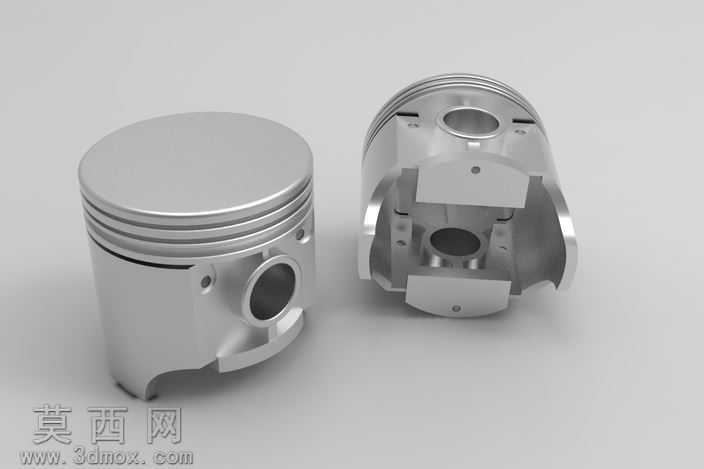

本作品为内燃机核心往复运动部件活塞的三维设计成果，建模阶段严格遵循活塞实际工作的结构逻辑与尺寸规范，首先通过草图绘制完成活塞顶部、头部、裙部三大核心区段的轮廓定义，顶部采用平整式燃烧室适配结构，精准绘制出活塞顶面的平面轮廓与边缘过渡倒角，保证压缩行程中的气体密封基础形态。头部区域重点还原多道环槽结构，每道环槽的宽度、深度、槽岸间距均按照实际活塞的密封环、油环装配要求设定，环槽边缘做微小圆角处理，避免应力集中同时适配活塞环的安装定位。裙部区域则还原了活塞销座的核心结构，精准绘制出销孔的同轴度定位、销座与裙部的过渡加强筋结构，同时呈现出活塞裙部的型线变化，兼顾工作状态下的热膨胀适配与导向功能。建模过程中对活塞内部的空腔结构做了精细化还原，清晰呈现出内部加强筋的排布逻辑、销孔两侧的减重与应力分散结构，完整复刻活塞从外部轮廓到内部腔体的全部细节。材质渲染阶段采用铝合金金属材质，还原活塞成品的哑光银金属质感，对环槽边缘、销孔内壁等机加工面做细微的粗糙度差异处理，区分铸造毛坯面与精密机加工面的视觉效果，同时通过光影调整突出活塞各结构的棱角与过渡曲面，让整体呈现效果贴近真实工业产品的实物质感。设计过程中充分考虑活塞的实际工作工况，在结构建模时预留了热膨胀余量对应的尺寸逻辑，销座位置的加强筋排布完全匹配活塞承受往复惯性力、气体压力的受力需求，既保证结构强度符合工作要求，也通过内部空腔的合理设计实现零件轻量化，整体模型结构完整、细节精准，可用于内燃机结构教学、动力系统装配模拟、零部件受力分析等多种场景，完整还原了活塞从设计构思到三维落地的全流程结构逻辑。
