汽车悬架上控制臂三维结构设计

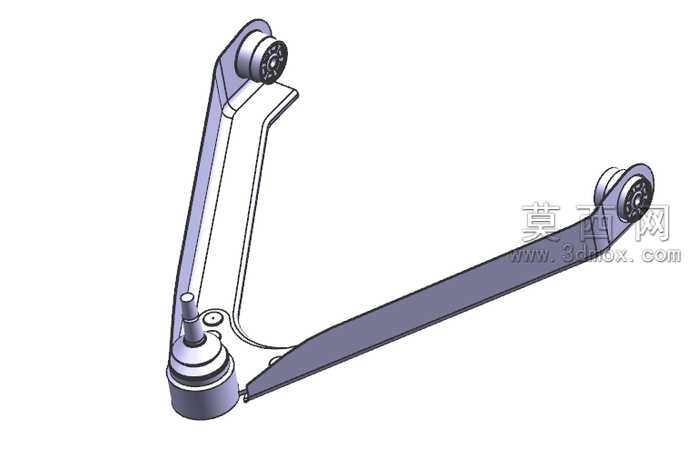

本作品为汽车悬架系统核心部件上控制臂的三维数字化模型，建模阶段依托三维参数化设计软件完成全流程构建，首先基于悬架运动硬点参数确定控制臂的整体轮廓与各安装点位坐标，通过草图绘制勾勒臂身主体的二维截面形态，再借助拉伸、扫掠等基础特征命令生成臂身的基础实体结构。针对三处关键连接点位，分别构建球铰安装座、衬套压装孔的精细结构，对球铰座的定位台阶、卡簧槽，衬套孔的倒角、过盈配合面均做了符合装配公差要求的细节处理，臂身与连接座的过渡区域采用平滑曲面过渡，避免应力集中问题。材质渲染阶段，臂身主体赋予冲压钢材的金属哑光材质，还原钢制冲压控制臂的真实质感，球铰与衬套的金属外圈、橡胶缓冲层分别赋予对应材质，通过调整材质的粗糙度、反光度参数，让不同部件的材质区分清晰，整体渲染效果直观呈现零件的真实外观。结构设计上充分考虑上控制臂的实际功能需求，臂身采用变截面设计，在保证整体结构强度的前提下尽可能降低零件自重，三处连接点的相对位置经过运动校核，确保悬架跳动过程中控制臂的运动轨迹符合设计要求，不会与周边部件发生运动干涉。设计过程中同步参考了量产车型上控制臂的成熟结构方案，对安装孔位的尺寸、球铰的摆角范围都做了适配性调整，模型整体为可编辑的参数化结构，可根据不同车型的悬架参数快速调整尺寸，适配不同的底盘开发需求，模型的结构完整性高，可直接用于后续的有限元强度分析、运动仿真验证以及生产工艺的前期规划。
