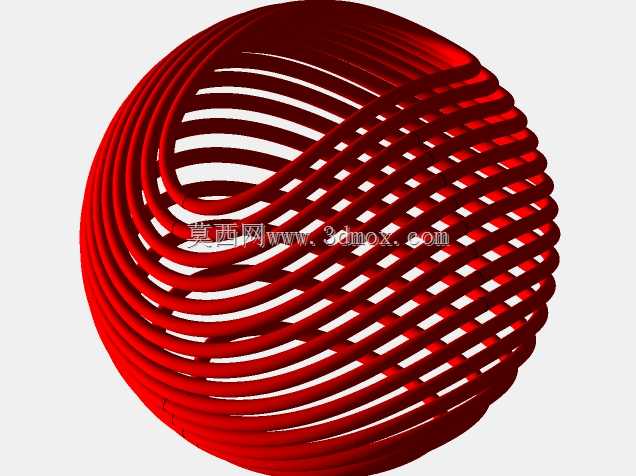

交错缠绕式球面镂空曲线结构设计

这类球面交错曲线结构，在流体整流、装饰性工业构件、特种换热芯体、艺术化工业装置的设计场景中有着不少实际应用。做这类结构的建模之前，首先要明确安装边界：整个构件的外轮廓是标准球面，所有曲线的轨迹都严格约束在球面的径向偏移面上，不会超出预设的球体包络范围，不管是嵌入到管道端部做整流栅，还是作为装饰性外罩安装在设备端部，都能保证和周边配合件的间隙均匀，不会出现安装干涉。从功能特性来看，这种连续缠绕的交错曲线形成的镂空结构，相比传统的冲孔球面罩，流体通过时的紊流度更低，曲线的流线型走向可以引导介质顺着曲面平滑分流，不会在结构背面形成明显的涡旋区，用在通风口或者流体管路的出口位置，能有效降低风阻与流动噪声；如果作为装饰性构件，连续的缠绕线条没有尖锐的棱角，表面处理后视觉上的流畅感更强，也不容易积灰，日常维护擦拭的难度更低。设计这类结构的时候，不能直接在球面上随意绘制样条曲线，那样很容易出现曲线偏离球面、局部曲率突变的问题，后续做实体扫描的时候会出现特征失败或者壁厚不均的情况。实际建模时首先要确定球面的基准球心位置，所有曲线的驱动点都要通过球面方程做参数约束，保证每一个路径点到球心的距离偏差控制在预设的公差范围内，避免后续实体化后出现局部突出或者凹陷。曲线的缠绕角度要根据实际使用需求调整：如果是用于流体整流场景，相邻曲线的间距要保持均匀，保证过流面积的一致性，避免局部流速突变；如果是用于装饰或者防护外罩，曲线的截面直径可以根据结构强度要求调整，在满足镂空率要求的前提下，保证整个球面结构的径向承压能力，不会在受到侧向冲击时出现局部变形。从安装适配的角度，整个结构的根部可以根据配合需求设计连接法兰或者卡扣结构，所有连接特征都要和球面曲线做平滑过渡，避免出现应力集中的尖角。做曲线扫描的时候，要注意截面的方向始终和曲线的法向保持一致，避免出现扫描实体的局部扭曲，尤其是在曲线交叉的位置，要提前做好布尔运算的预留间隙，保证相邻的缠绕条之间有均匀的空隙，不会出现实体粘连的问题。这类结构的壁厚设计要结合选用的材料调整，如果是采用塑料注塑成型，壁厚要保持均匀，避免出现缩痕；如果是采用金属3D打印制作，要考虑打印过程中的支撑添加，曲线的倾斜角度要满足无支撑或者少支撑的打印要求，减少后续后处理的工作量。实际应用中，这类结构还可以根据需求调整曲线的缠绕密度，在需要更高通透率的场景下，可以加大相邻曲线的间距，在需要更高结构强度的场景下，可以缩小间距或者增加曲线的截面直径，整个参数化的建模逻辑可以快速调整参数适配不同的使用场景，不需要重新搭建整个建模框架。在做结构校验的时候，要重点检查球面各个位置的曲线间距一致性，以及整个结构的外轮廓圆度，保证安装到配套的基座上之后，整个球面的同轴度符合装配要求，不会出现偏摆。另外，曲线的交叉位置要做小圆角过渡，避免应力集中，尤其是在有振动的使用场景下，圆角过渡可以有效降低应力集中系数，提升结构的疲劳寿命。
