在各类需要变角度传递旋转动力的传动链路中,这类万向节结构是应用极为广泛的基础传动部件,区别于刚性联轴器只能实现同轴动力传输的局限,它可以在两轴轴线不重合、存在空间夹角的工况下,持续可靠地完成扭矩与旋转运动的传递,不会因为轴系间的角度偏移出现卡滞、传动中断的问题。
从实际应用场景来看,这类结构常见于需要跨角度布置动力链路的设备中,比如需要调整输出端角度的传动工装、存在装配偏差的小型动力传输单元、需要灵活调整传动方向的非标设备传动段,它可以补偿轴系安装过程中产生的同轴度误差,也能适应设备运行过程中因机架形变、部件位移带来的轴系角度变化,避免刚性连接下轴系承受额外的附加弯矩,保护上游动力端和下游负载端的轴承、轴类零件不会因为偏载出现过早磨损。

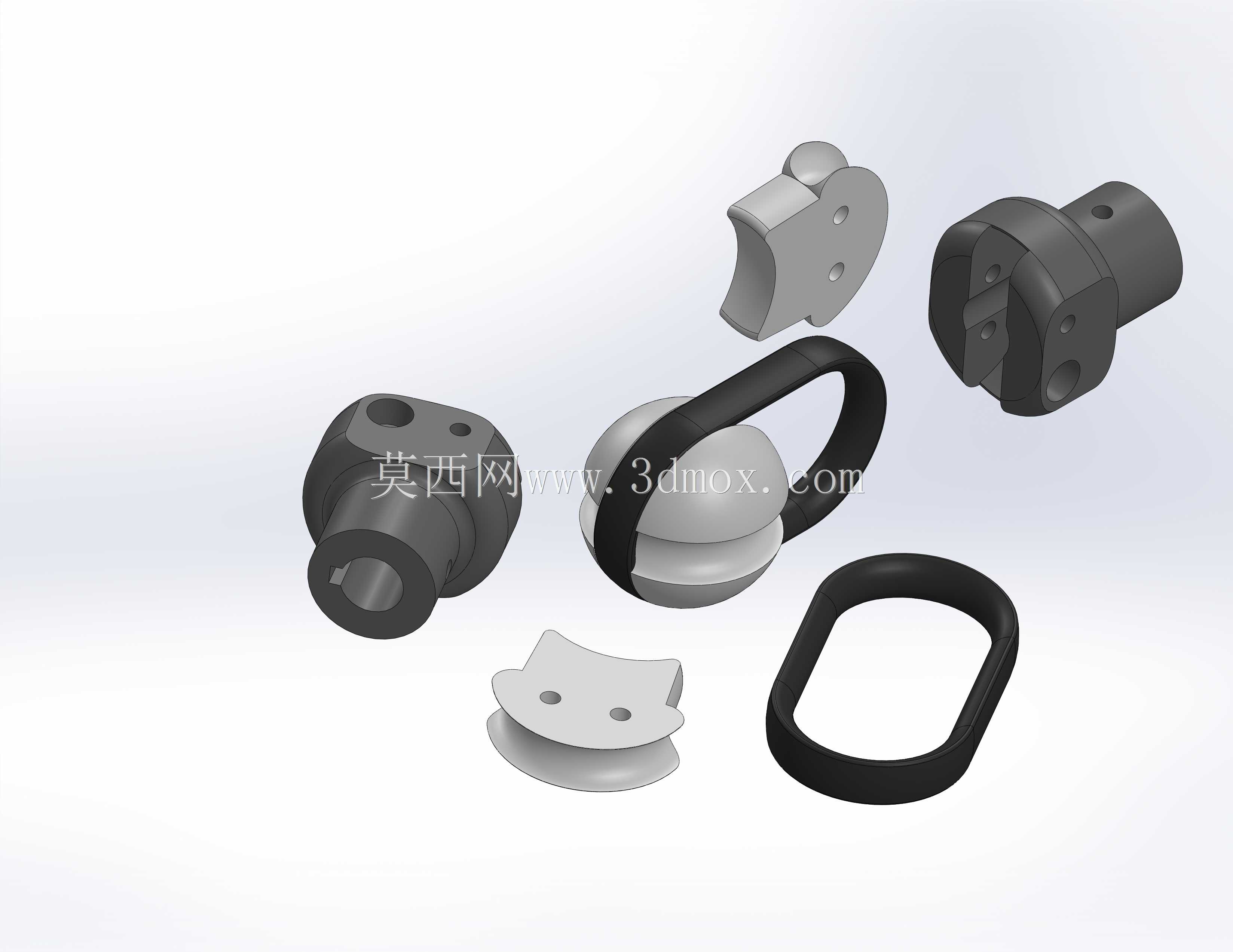

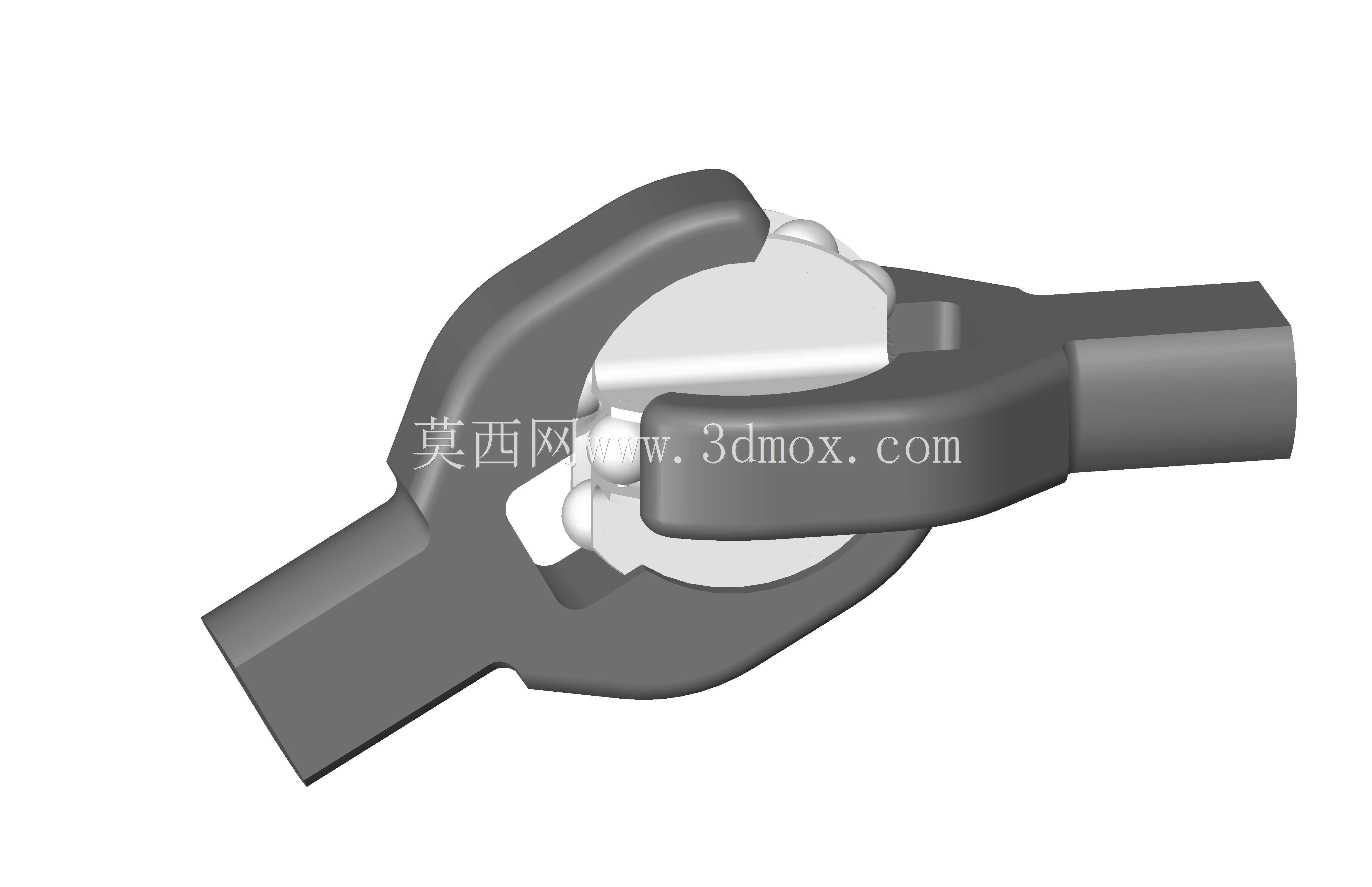

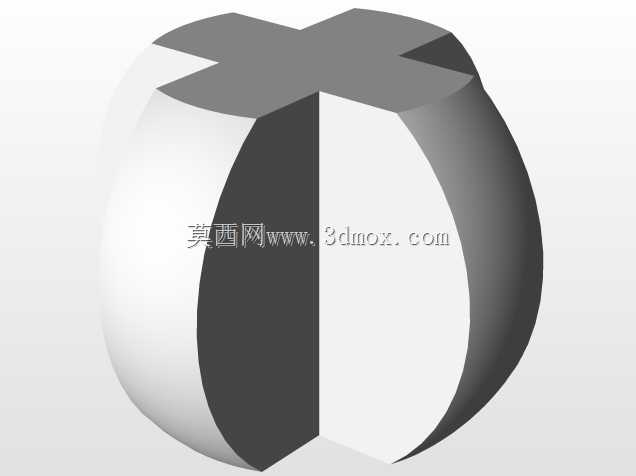

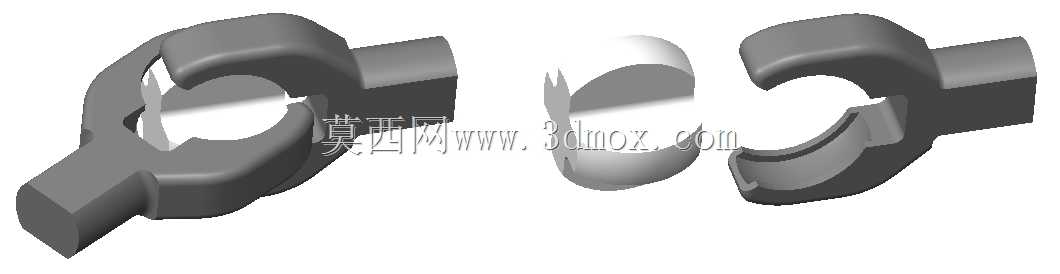

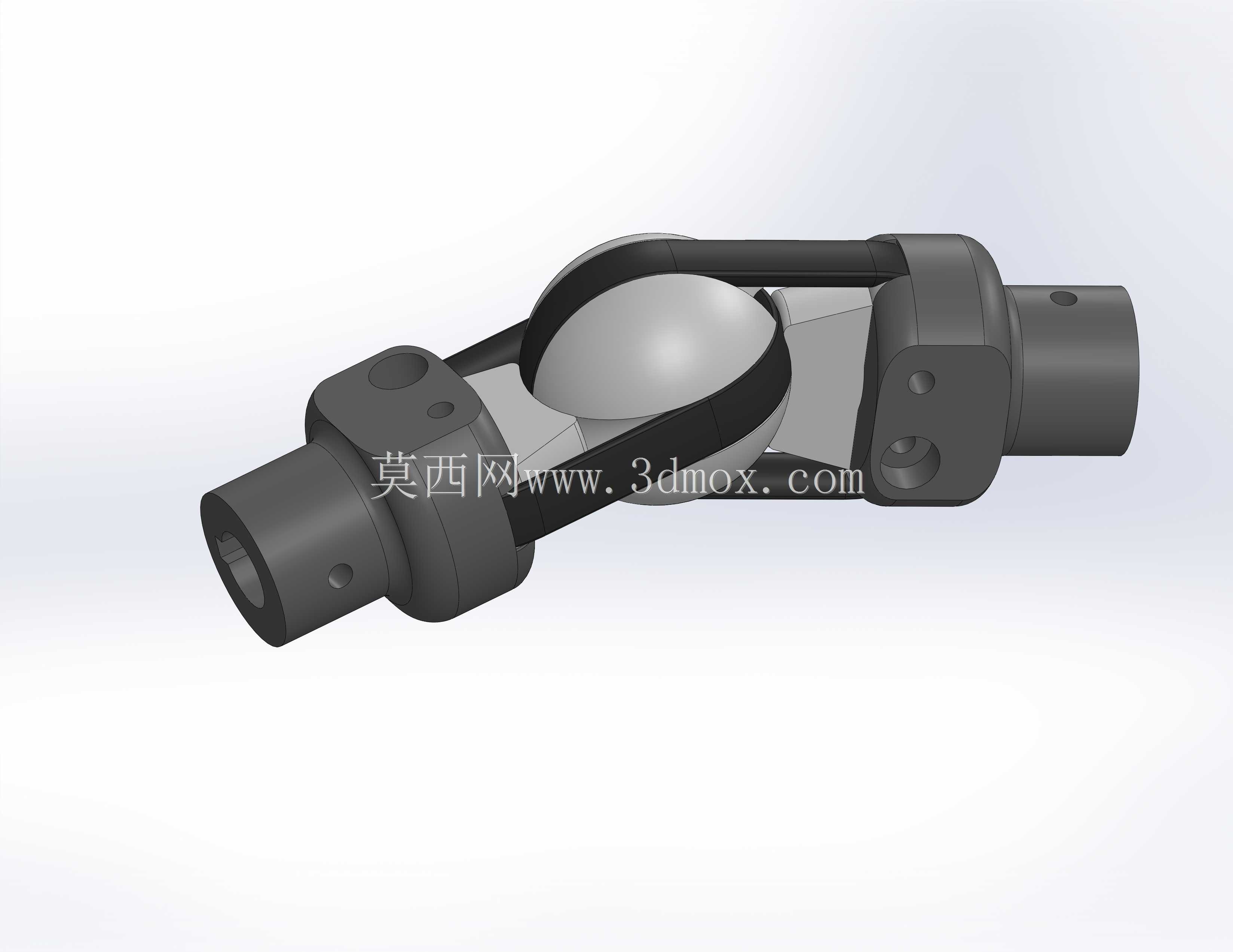

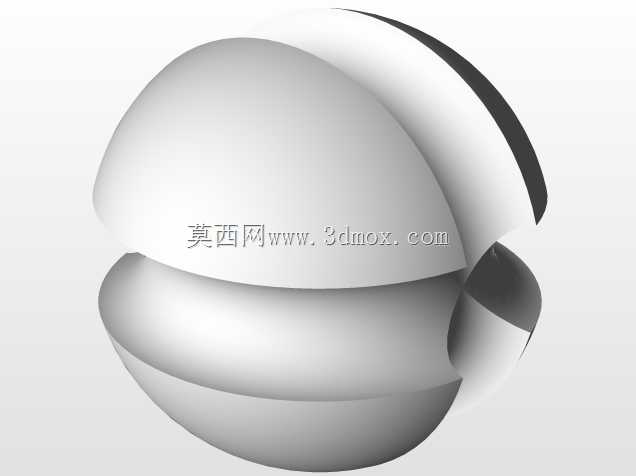

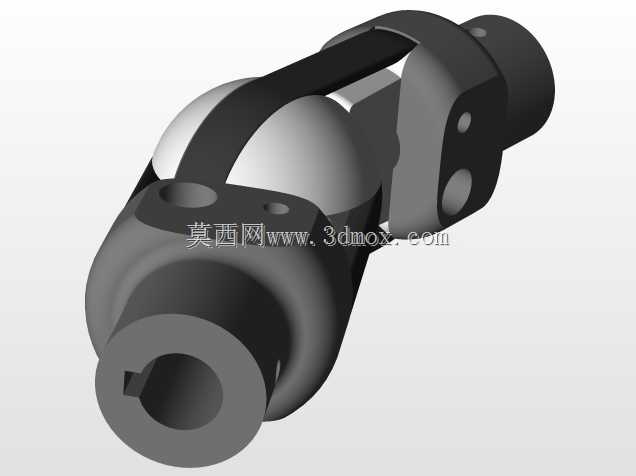

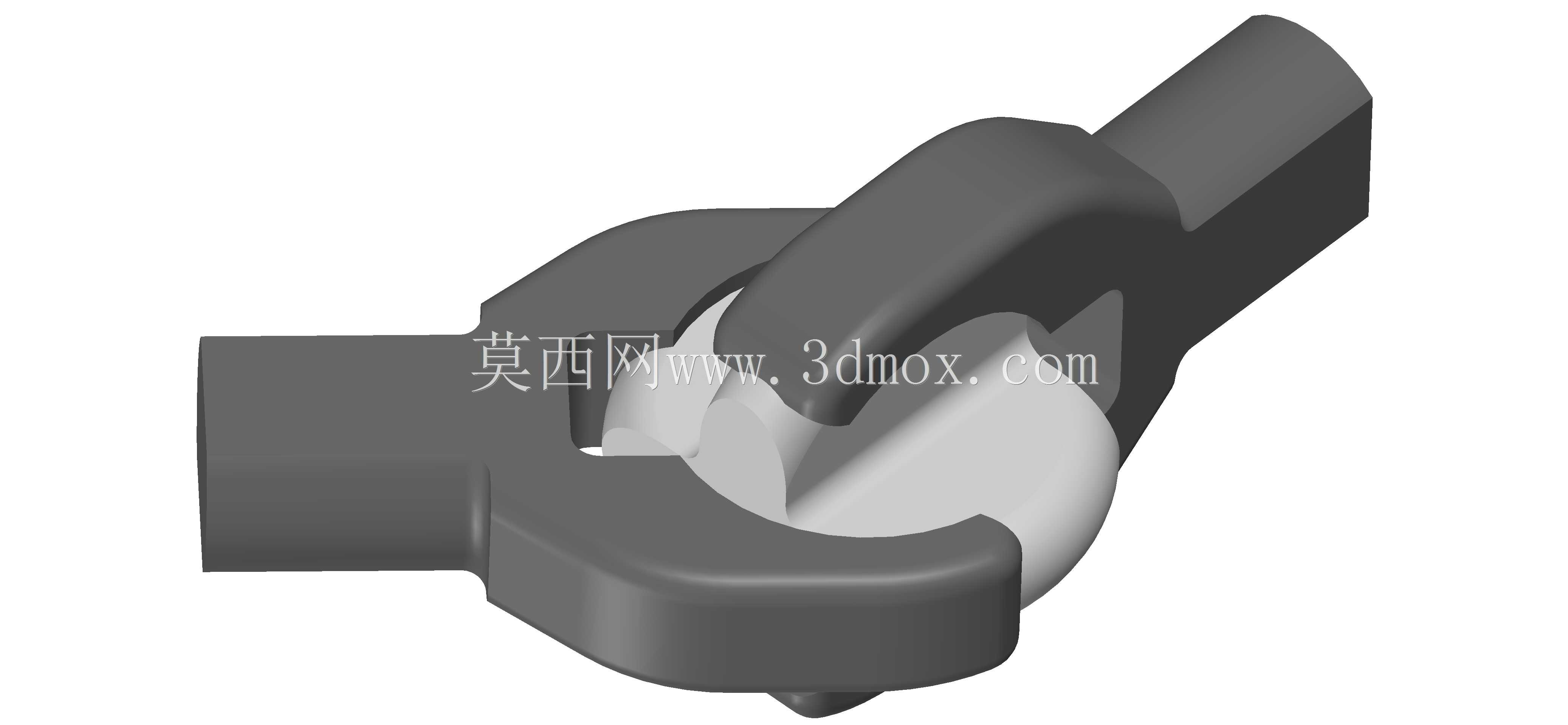

从功能特性上看,这个万向节结构通过十字铰接的核心结构,实现两个连接端的相对角度摆动,两个叉形接头分别与中间的十字连接块形成转动副,两个转动副的轴线互相垂直且交于十字块的中心,当主动端轴叉旋转时,会通过十字块带动从动端轴叉同步旋转,即使两轴之间存在一定夹角,运动和扭矩也能顺畅传递。需要注意的是,单万向节结构在传递动力时,从动轴的瞬时角速度会存在周期性波动,夹角越大波动幅度越明显,所以在对传动平稳性要求较高的工况下,通常会成对使用双万向节结构,通过合理布置中间轴的角度,抵消单节带来的转速波动,实现等速传动。

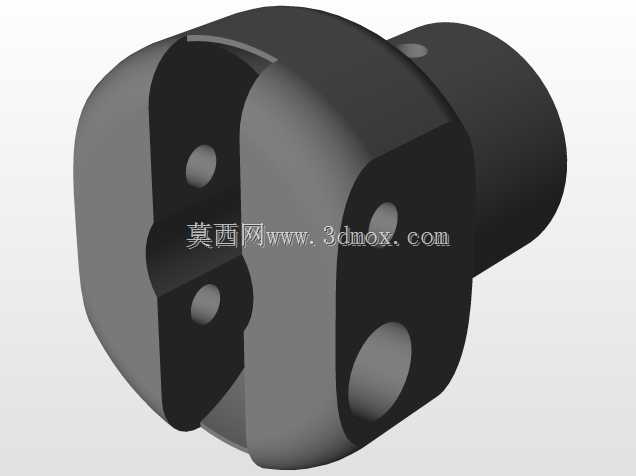

从设计思路来看,这个结构的核心尺寸围绕十字铰接副的转动间隙、叉臂的结构强度展开,叉形接头的叉臂需要承受传递扭矩时的弯曲应力和剪切应力,所以叉臂的截面尺寸需要根据额定传递扭矩做强度校核,避免大扭矩下叉臂出现塑性变形甚至断裂;十字块与叉臂的配合面需要设置合理的转动间隙,既要保证转动灵活无卡滞,也要避免间隙过大导致传动回程误差过大,影响传动精度。两个轴端的连接结构采用方形轴段设计,这种结构可以方便地与配套的带方孔的传动件快速装配,靠方轴的侧面传递扭矩,相比键连接装配更便捷,也能避免键连接带来的应力集中问题,适合小扭矩、需要频繁拆装的传动场景。

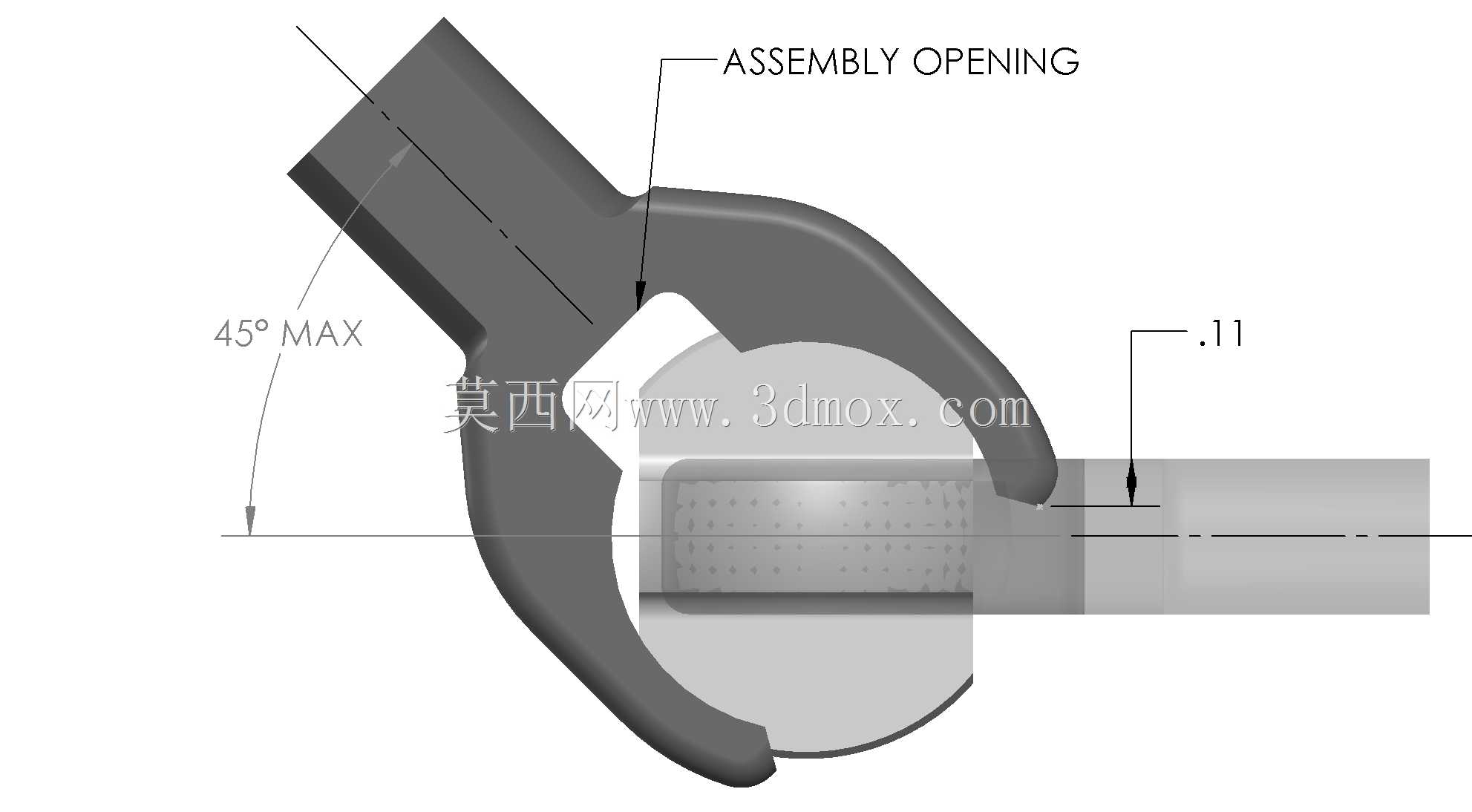

关于外形尺寸与安装边界,这个万向节的整体外轮廓由两个叉形接头的最大摆动范围决定,在设计安装空间时,不能只计算静态下的外形尺寸,需要预留出轴叉摆动时的活动空间,避免设备运行过程中轴叉摆动时与周边的机架、护罩等部件发生运动干涉。两个轴端的方轴尺寸需要与配套连接件的内孔尺寸严格匹配,配合公差选择间隙配合,既保证装配顺畅,也避免配合过松导致传动时出现冲击、晃动。铰接位置的转动副需要考虑润滑结构的预留,长期运行的工况下需要定期加注润滑脂,减少铰接面的磨损,延长部件的使用寿命;如果是低速、轻载且不经常维护的场景,也可以在铰接面采用自润滑材料衬套,降低维护频次。
在建模过程中,需要重点保证两个转动副的轴线垂直相交于十字块的中心,这是万向节能顺畅转动的核心几何约束,如果两个轴线出现偏移或者不垂直,会导致转动过程中出现卡滞,甚至无法完成全角度范围的摆动。叉臂与轴段的过渡位置需要设置合理的圆角,避免应力集中,提升部件的抗疲劳强度,尤其是在承受交变扭矩的工况下,过渡圆角的设计直接影响部件的使用寿命。
