紧凑型双链传动输送机构三维设计

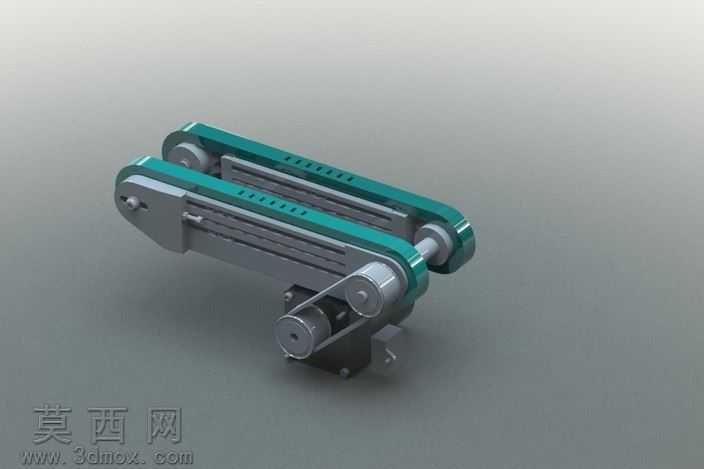

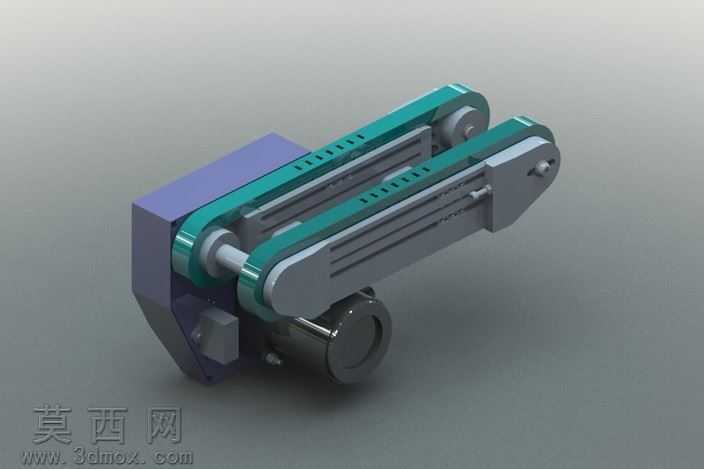

本模型为紧凑型双链平行输送机构，采用三维参数化建模方式完成全结构搭建，建模过程中对各零部件进行独立参数化定义，确保各装配位置公差匹配合理，可直接用于结构验证与方案演示。模型整体采用悬臂式安装基座设计，基座部分做了加厚承托结构，内置驱动电机安装位，将动力输出端与链传动主动轮直接同轴连接，省去额外传动转接结构，大幅压缩设备整体占用空间。两条平行布置的输送链采用同步带轮式张紧结构，链道两侧设置硬质耐磨导向条，对输送链运行轨迹进行全程约束，避免长悬臂结构下链条运行出现跑偏、跳齿问题，链条外侧设置平整承托面，可用于承载小型工装板、规整小件物料完成水平定向输送。末端张紧端采用可调式张紧座设计，通过调节螺栓可调整从动轮位置，实现链条张紧度的便捷调整，适配不同运行工况下的张紧需求。渲染阶段对不同部件赋予差异化材质：基座部分采用磨砂喷塑金属材质，呈现哑光深灰金属质感；输送链采用亮面镀锌钢材材质，还原工业链条的金属光泽；导向条与张紧调节部件采用工程塑料与阳极氧化铝材质区分，通过材质差异清晰展现各部件功能分区。设计过程中优先考虑结构紧凑性与安装便捷性，整体采用模块化设计思路，驱动模块、链道模块、张紧模块均可独立拆分，便于后续维护更换部件，同时可根据实际输送长度需求对链道部分进行同比例延伸调整，适配不同工位的输送距离要求。模型各转动副、连接面均按照实际装配关系添加约束，可实现完整的运动仿真演示，直观展现链条传动的运行状态，可作为小型自动化生产线物料输送单元的设计参考，也可用于输送类设备的教学演示案例。
