双列载具定位输送线三维结构设计

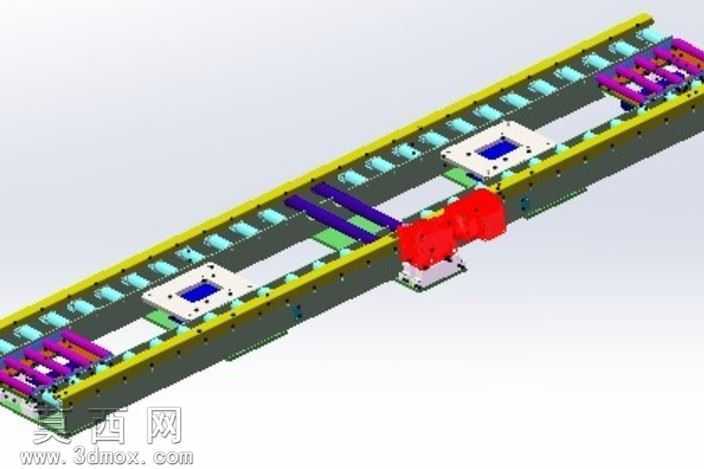

本作品为双列载具定位输送线的三维结构模型，采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计通用规范，所有零部件均按照实际加工装配尺寸1:1还原，模型无破面、无冗余特征，各部件间的装配约束完整，可直接用于结构验证、方案评审以及后续的工程图导出工作。模型渲染阶段针对不同功能部件赋予了差异化的材质属性：两侧的输送机架采用哑光喷塑碳钢材质，还原工业铝型材或钣金机架的真实质感；输送滚轮采用浅蓝色耐磨工程塑料材质，清晰区分滚动传动部件与固定机架；中部的驱动单元采用亮红色涂装，突出动力核心部件的位置；载具定位模块采用紫色与白色搭配的材质，区分定位工装与输送载具本体，通过材质色彩的区分让整体结构的功能分区一目了然，无需拆解模型即可快速识别各模块的功能定位。结构设计上，该输送线采用双列并行的输送布局，沿输送方向等距布置多组承载滚轮，可同时承载多组方形工装载具完成直线输送；中部集成了两组独立的载具定位机构，可在输送线指定工位实现载具的精准顶升定位，满足自动化生产中工位作业的定位精度要求；驱动端采用侧装式减速电机直连传动结构，传动路径短、传动效率高，同时预留了电机安装调节位，可实现传动张紧度的便捷调整；机架两侧设计有标准的安装接口，可根据实际生产需求拓展加装扫码组件、阻挡机构、检测传感器等周边配套部件。设计思路围绕工业自动化生产线的实际输送需求展开，兼顾了输送效率与工位定位精度，双列布局可有效提升单位面积的输送产能，模块化的定位组件设计可根据不同的工位工艺需求灵活调整位置，整体结构紧凑、维护便捷，可广泛应用于3C电子、汽车零部件、小家电等行业的自动化装配生产线中，作为工件在各工序间流转的核心输送载体，模型完整还原了输送线从动力输入、滚轮传动到载具定位的全链路结构，可作为同类输送设备设计的参考方案，也可用于自动化方案的三维演示与仿真验证。
