波纹顶板结构荷载仿真分析模型

　　在工业建筑、大跨度围护、仓储设施以及特种装备的舱体结构中，波纹顶板是承担竖向荷载、分散面域应力的核心受力构件，不同于平板结构的受力逻辑，波纹构型通过截面的周期性起伏，在不额外增加板材厚度的前提下大幅提升截面惯性矩，让薄板也能具备跨越较大跨度的承载能力，这类构件的实际应用场景覆盖了工业厂房屋面、大型储仓顶盖、特种车辆货厢顶板、临时装配式工棚顶盖等多个领域，日常需要承受自重、积灰荷载、雨雪堆积荷载、检修人员踩踏荷载甚至偶然的局部冲击荷载，其受力合理性直接决定了上部围护结构的服役寿命与安全冗余。做这类构件的结构设计时，不能直接套用平板的抗弯公式计算承载力，因为波纹的波高、波距、板材厚度、端部约束形式都会直接改变应力传递路径，

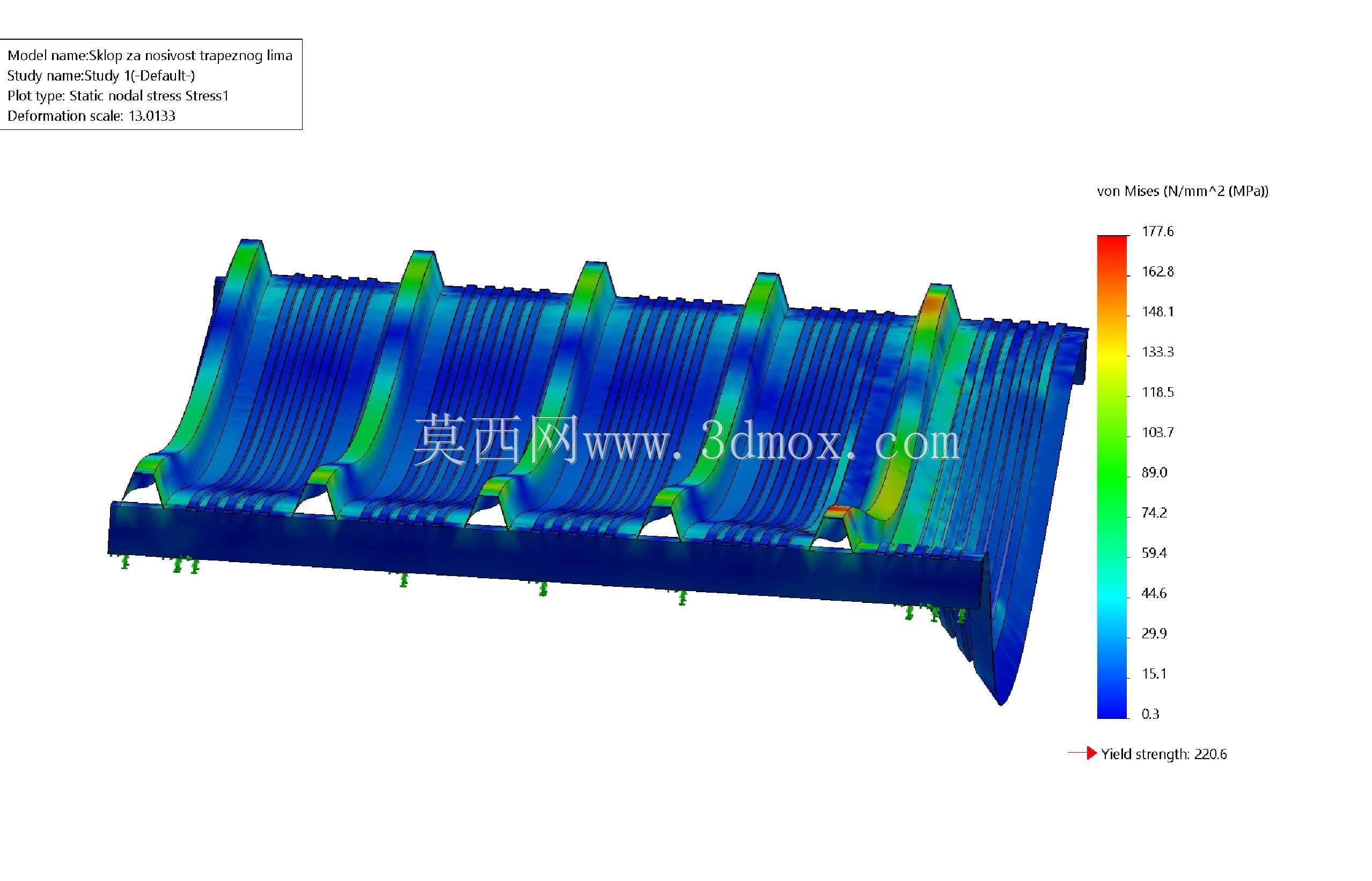

　　很多新手设计师容易犯的错误就是直接按等厚度平板核算挠度，最后做出来的成品要么在跨中位置出现过大下挠，要么在波峰与支座连接的位置出现应力集中导致的局部撕裂。这个仿真模型还原了波纹顶板在常规均布荷载下的真实应力分布状态，从云图的应力梯度可以看到，应力极值主要出现在波纹与底部支座连接的加强位置，以及相邻波纹段的过渡圆弧处，而板件中部的大面积区域应力水平都处于较低区间，这也符合波纹结构的受力特性——大部分板材区域通过截面构型把竖向荷载转化为沿波纹走向的分力，最终传递到两端的支撑构件上，只有局部约束位置因为变形协调出现应力集中。从设计思路上来说，做这类波纹顶板的构型时，首先要明确安装边界的约束条件：如果是两端简支在支撑梁上，

　　就要适当加大端部的波峰圆角，避免局部压应力过大造成板材屈曲；如果是多点螺栓固定的连接形式，就要在螺栓点位做局部的加厚或者压筋处理，避免紧固位置的板材在长期荷载下出现蠕变松动。外形尺寸的匹配上，波纹的波距通常要匹配下方支撑梁的布置间距，波高则根据总跨度对应的挠度限值调整，常规工业场景下，波高与单跨跨度的比值控制在1/40到1/30之间时，板材的自重与承载能力能达到较优的平衡，既不会因为波高过大浪费板材，也不会因为刚度过小导致积水积尘时出现过大变形。安装边界的处理上，波纹顶板的搭接边要顺着常年主导风向布置，搭接长度根据屋面坡度调整，坡度越小搭接长度越大，避免雨水倒灌，同时在与支撑构件连接的位置，要采用带防水垫片的紧固件，

　　紧固力矩不能过大否则会造成波面局部凹陷，反而在凹陷位置形成积水区加速板材腐蚀。从仿真结果的应力分布来看，这个构型的应力传递路径是顺畅的，没有出现突兀的应力突变区域，说明波纹的过渡圆弧半径、端部的约束形式设计是合理的，在实际工程应用中，只需要对应力极值位置做局部的加强处理，比如在支座位置加设衬垫、在应力集中的波谷位置压出加强筋，就能进一步提升构件的整体承载冗余，不需要整体增加板材厚度，能有效控制构件的自重与材料成本。很多现场安装的问题其实都出在前期建模时没有考虑安装公差，比如波纹的成型公差、支撑梁的安装标高偏差，如果在三维建模阶段就预留出合理的安装调节间隙，同时把紧固件的安装点位做成长圆孔，就能大幅降低现场安装的难度，避免强行装配造成的初始内应力，很多服役早期就出现板材开裂的案例，往往都是安装时强行对位造成的初始应力叠加工作荷载，最终超过了板材的屈服强度。
