螺旋钻采煤机SolidWorks设计模型

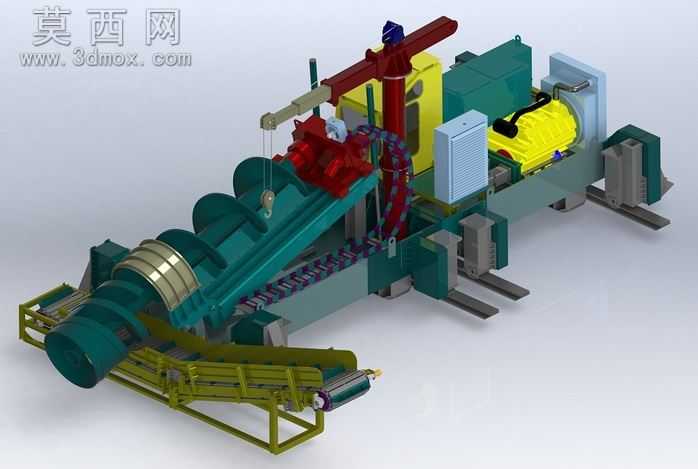

本螺旋钻采煤机模型为面向薄煤层高开采工况设计的专用采掘装备三维设计成果，采用SolidWorks完成全参数化建模，整体装配逻辑严格遵循真实采煤装备的机械结构原理，各部件间的装配约束、运动副预留均按照实际设备的运行逻辑设置，可直观呈现设备的作业姿态与结构组成。建模过程中对设备的核心功能模块做了精细化还原：前端的螺旋钻具部分按照真实截割、输煤逻辑设计了螺旋叶片、钻体支撑结构，叶片的导程、钻体直径参数均参考实际薄煤层开采的作业需求设定，还原了钻具钻进、导送原煤的结构特征；中部的主机集成部分，分别搭建了动力驱动单元、传动结构、吊装辅助组件，不同功能部件采用差异化的材质渲染方案区分，动力舱外壳采用哑光金属漆质感，传动防护结构做了深绿工业涂装处理，吊装吊臂采用醒目的红色工业漆面，输送架部分采用黄绿色工程金属材质，各部件的材质质感贴合矿山设备的真实涂装与材质特性，渲染效果清晰区分不同功能模块，便于快速识别设备结构。设备底部设置了可调式支撑滑靴结构，还原了井下作业时设备的支撑、推移适配结构，侧部的输送承接结构可承接螺旋钻具导出的原煤，匹配井下采煤的作业流程。该模型的设计围绕薄煤层螺旋钻开采的实际需求展开，在结构布局上充分考虑了狭小作业空间内的设备集成度，将动力、传动、执行、辅助吊装模块合理排布，在保证结构完整性的同时还原了真实设备的空间占比与部件位置关系，可用于采煤装备的结构教学、方案展示以及相关采矿作业的场景演示，为薄煤层开采装备的结构认知、设计优化提供直观的三维参考。
