木板条自动切割加工设备三维设计

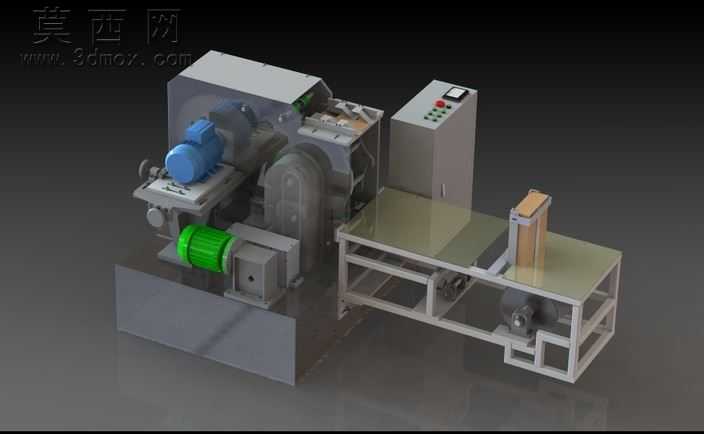

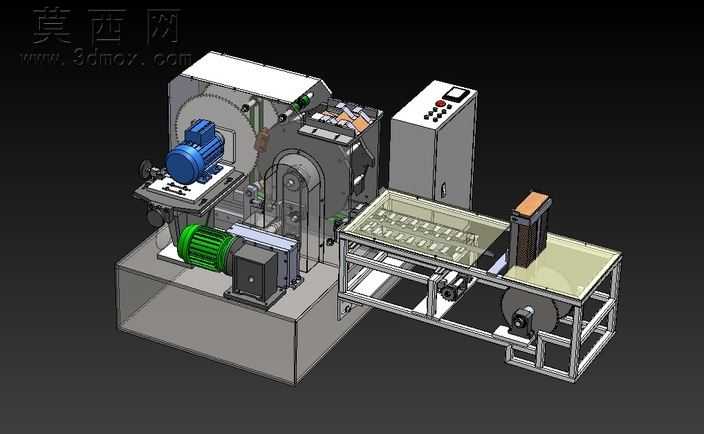

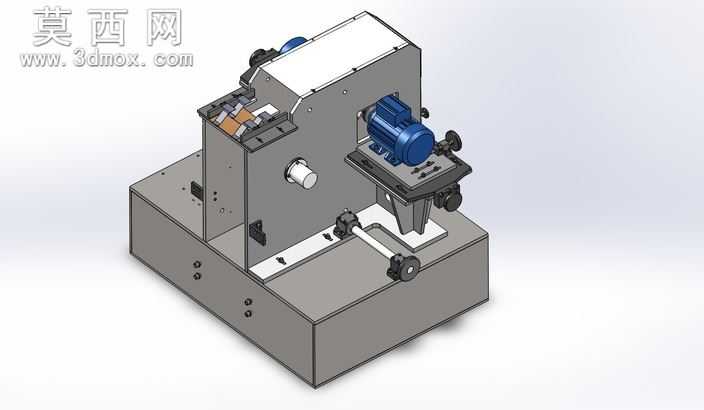

本模型为木板条自动切割加工设备，整体采用三维建模软件完成全参数化设计，所有零部件均按照实际机械加工的装配逻辑搭建，可清晰呈现设备的完整运行逻辑与结构细节。模型渲染阶段针对不同部件赋予了贴合实际的材质属性：机架部分采用哑光金属材质还原工业铝型材与方钢焊接的厚重质感，动力电机部分分别赋予蓝色、绿色的工业漆材质区分不同功能的驱动单元，电控柜采用浅灰色钣金材质搭配黑色操作按键与红色急停按钮，还原真实工控设备的外观特征，输送台部分的透明护罩采用半透明亚克力材质，既可以展示内部的送料辊道结构，也符合实际设备的安全防护设计要求。从结构设计来看，设备整体分为进料输送单元、切割执行单元、动力驱动单元、电控控制单元四个核心模块：进料端采用框架式铝型材搭建输送台，搭配带定位挡块的输送带实现木板条的有序上料，可适配不同宽度规格的木条进料需求；切割执行单元集成了多组切割刀具，通过齿轮传动结构实现动力的同步传递，可一次性完成木板条的定长双面裁切，保证切割后木料的尺寸精度满足使用要求；动力部分采用两台不同功率的电机分别驱动切割主轴与送料机构，通过带传动与齿轮传动的组合实现转速匹配，避免动力传输过程中的损耗；侧边独立设置的电控柜集成了设备的控制电路与操作面板，可实现设备启停、进料速度调节、切割行程控制等功能，整体布局紧凑合理，减少了设备的整体占地面积。设计过程中充分考虑了木工加工设备的实际使用需求，在切割区域设置了防护结构避免木屑飞溅，传动部位均设计了对应的防护罩保障操作安全，所有连接部位均按照标准件选型设计，螺栓、轴承、传动带等零部件均可直接对应工业标准件采购，模型的结构间隙、装配公差均参考实际机械加工要求设置，可直接用于设备的方案评审、结构优化以及生产加工参考，完整还原了小型木工自动切割设备的设计逻辑与功能特点。
