非正交轴锥齿轮啮合传动结构设计

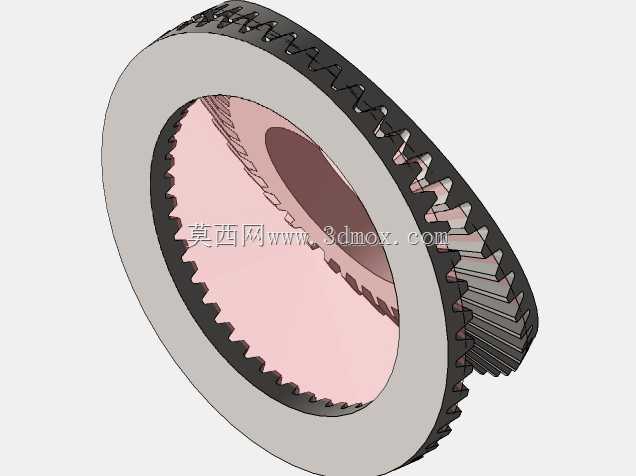

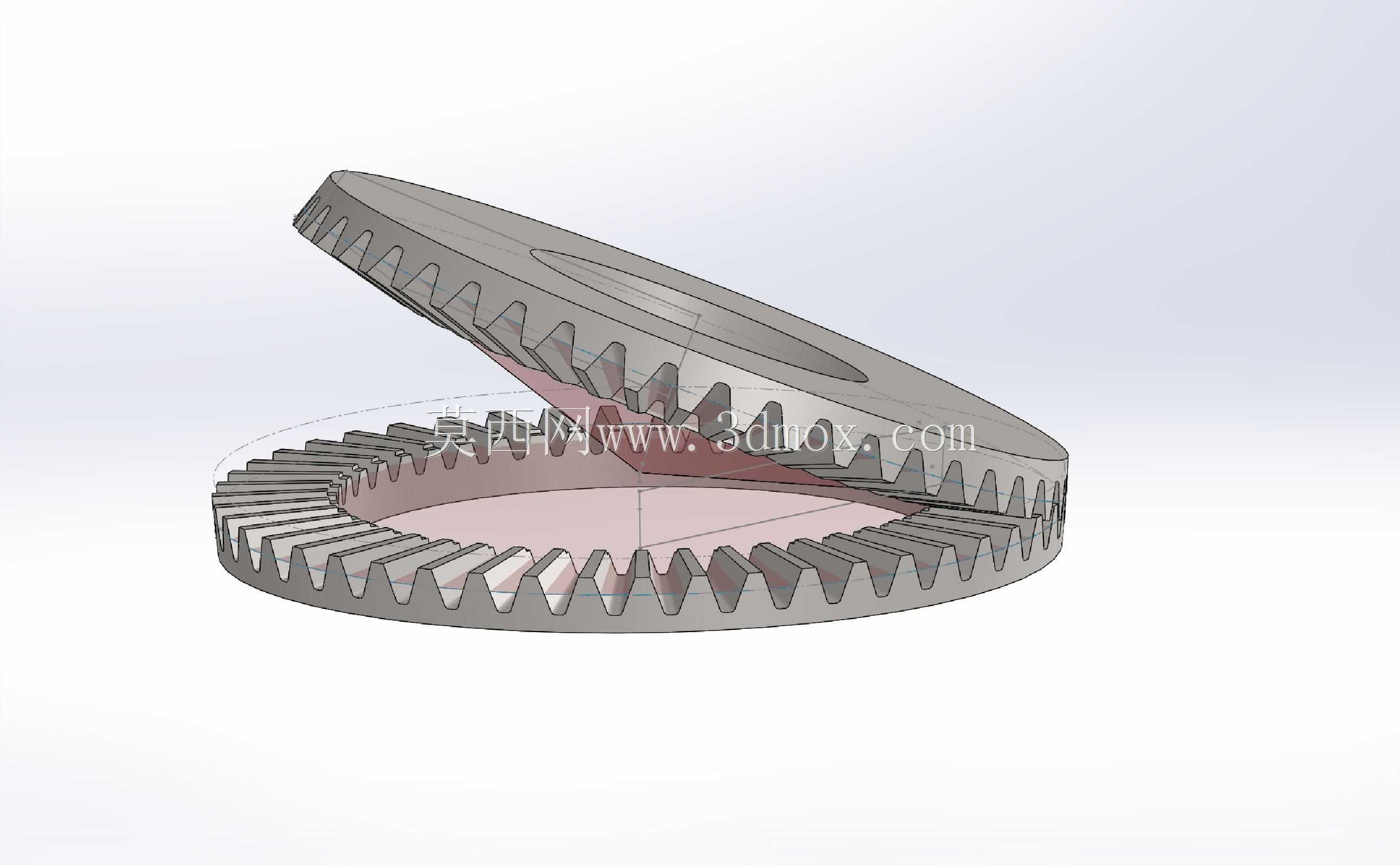

在差速传动、特种机床进给、非共线动力传递的工况场景中，常规90度正交锥齿轮往往无法适配轴系交错的布局需求，这套非正交轴锥齿轮副正是针对这类特殊传动场景完成的结构设计。不同于常规正交锥齿轮的分度锥角匹配逻辑，这套齿轮副的两轴夹角偏离90度，在建模阶段需要重新计算分锥角、齿顶高系数、径向变位系数与切向变位系数的匹配关系，避免出现齿面干涉、啮合重合度过低的问题。从实际应用层面看，这类非正交锥齿轮常出现在农业机械的分动箱、特种输送设备的转角传动单元、小型航空模型的动力转向结构中，当设备内部空间受限，输入输出轴无法按照正交布局排布时，这类定制化锥齿轮副可以在不额外增加传动中间轮的前提下完成动力的转角传递，有效压缩传动单元的整体占用空间。在齿形设计上，这套齿轮副采用直齿锥齿形，加工门槛更低，小批量生产时可以通过通用铣齿设备完成加工，不需要定制特殊角度的专用工装，适配多品种小批量的设备配套需求。建模过程中需要重点校核齿面的接触斑点位置，理想状态下接触斑点应分布在齿面中部靠近小端的区域，避免重载工况下出现齿端应力集中导致的崩齿问题；同时要控制齿侧间隙在合理区间，既要保证传动过程中不会因热胀出现卡滞，也要避免间隙过大导致传动回差超标，影响传动精度。从安装边界来看，这套齿轮副的两轴安装交点需要与两齿轮的分度锥顶点严格重合，安装时需要调整两轴的轴向位置，保证齿面啮合深度符合设计值，轴向窜动量需要控制在0.05mm以内，否则会加剧齿面的不均匀磨损。齿轮的轮毂位置预留了标准的键槽安装位，可以适配常用的平键连接结构，安装端面设计有定位止口，能够与设备箱体的轴承座定位面精准配合，降低装配时的找正难度。在实际选型适配时，需要根据传递的扭矩、转速匹配对应的模数与齿宽，齿宽取值通常不超过外锥距的三分之一，避免齿宽过大导致小端齿形过薄，强度不足。不同于螺旋锥齿轮的复杂加工要求，这套直齿非正交锥齿轮的装配调整难度更低，日常维护时只需要定期检查齿面磨损情况，补充润滑脂即可，不需要复杂的啮合间隙调整工序，适合在维护条件有限的户外作业设备中使用。在传动效率层面，合理参数匹配的非正交直齿锥齿轮副传动效率可以达到95%以上，相比采用蜗轮蜗杆结构的非正交传动，传动效率更高，发热更小，长时间连续运转时的温升更低，不需要额外配置复杂的散热结构。建模阶段还需要考虑加工时的根切问题，当小齿轮齿数过少时需要进行适当的径向变位，避免齿根厚度过薄导致轮齿抗弯强度不足，同时变位系数的选择还要兼顾大齿轮的齿顶厚，避免大齿轮齿顶过窄出现热处理开裂的问题。在齿向修形上，针对重载应用场景可以对齿端进行微量修缘，降低啮入啮出时的冲击载荷，提升传动平稳性，降低运转噪音。这类齿轮副的外形轮廓根据轴交角的不同会呈现不同的锥度比例，安装时两轴的支撑轴承需要承受一定的轴向分力，因此在配套的箱体设计时需要选择能够承受双向轴向载荷的轴承类型，避免轴承在轴向力作用下出现早期失效。
