无人机FPV双轴天线自动跟踪云台结构

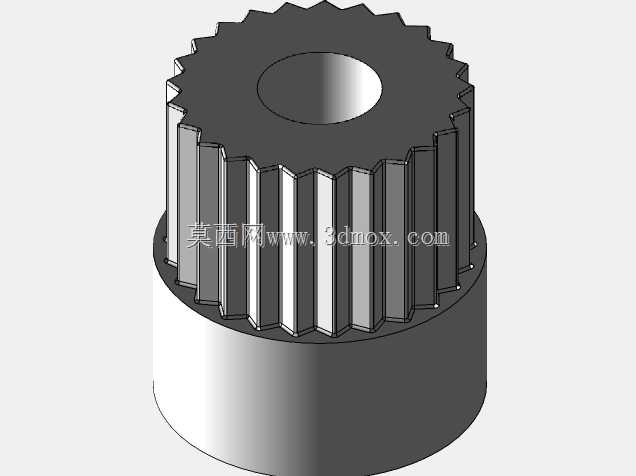

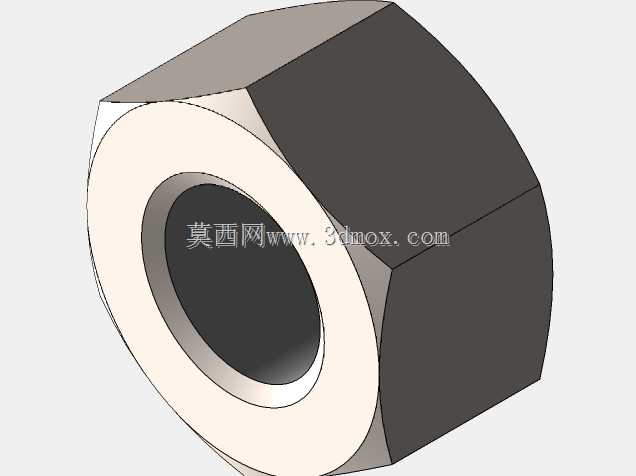

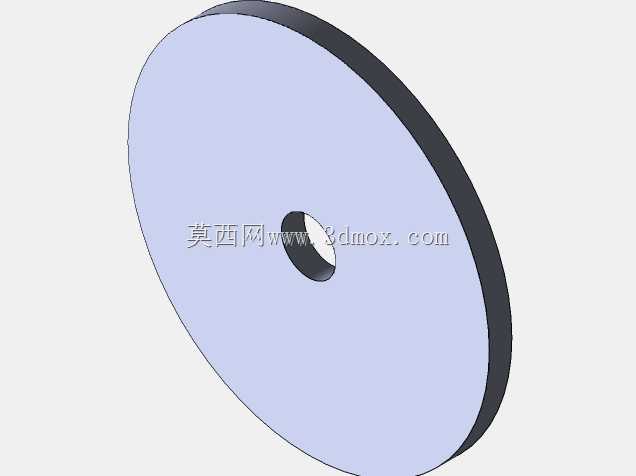

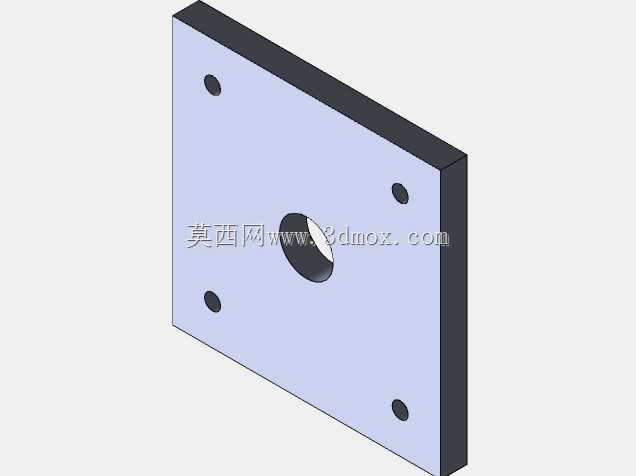

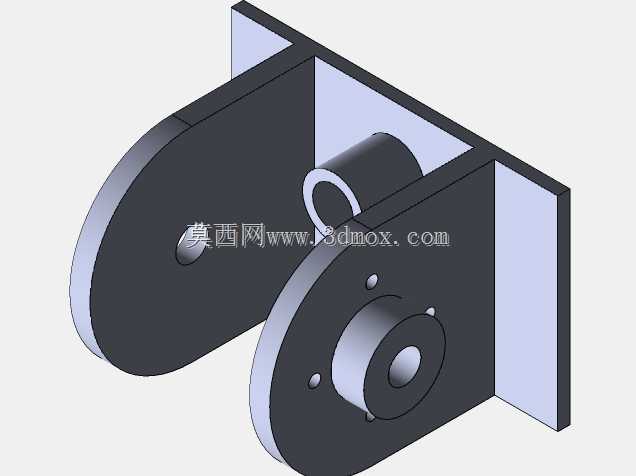

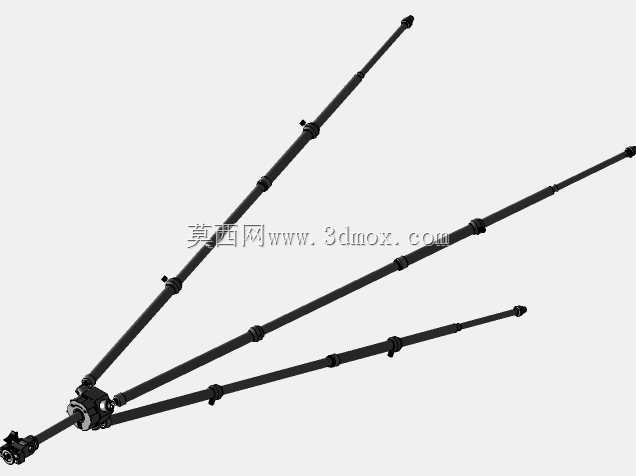

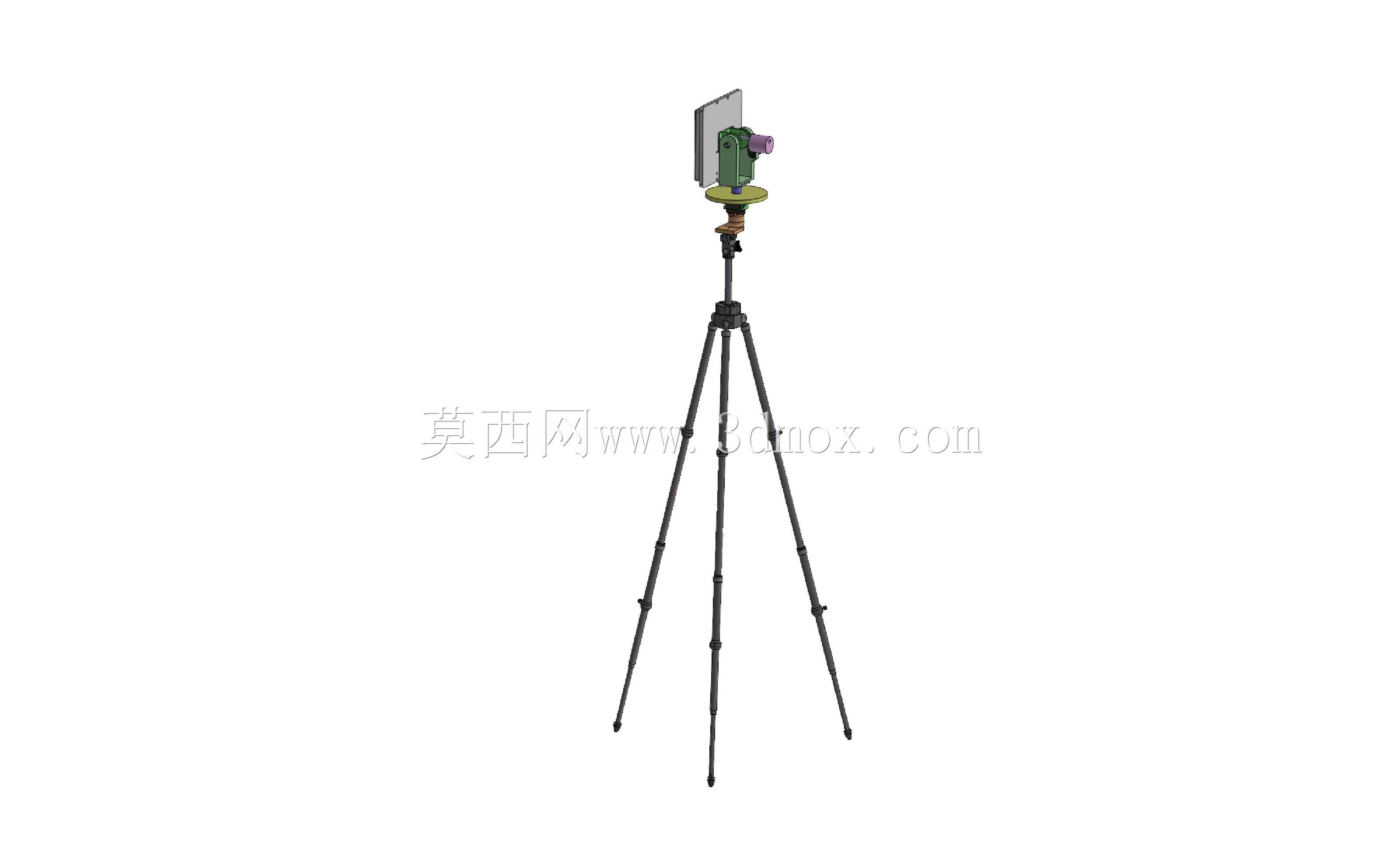

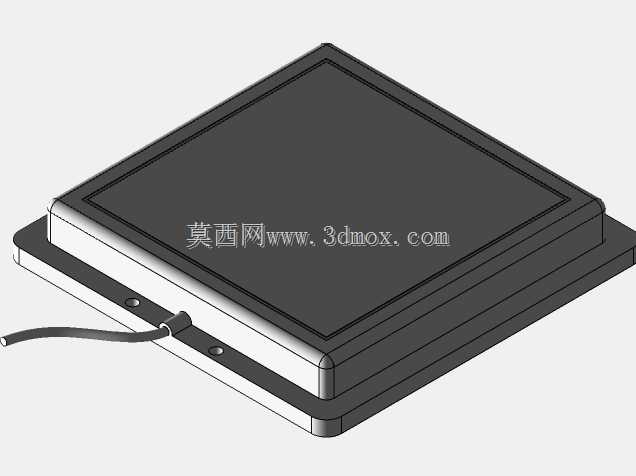

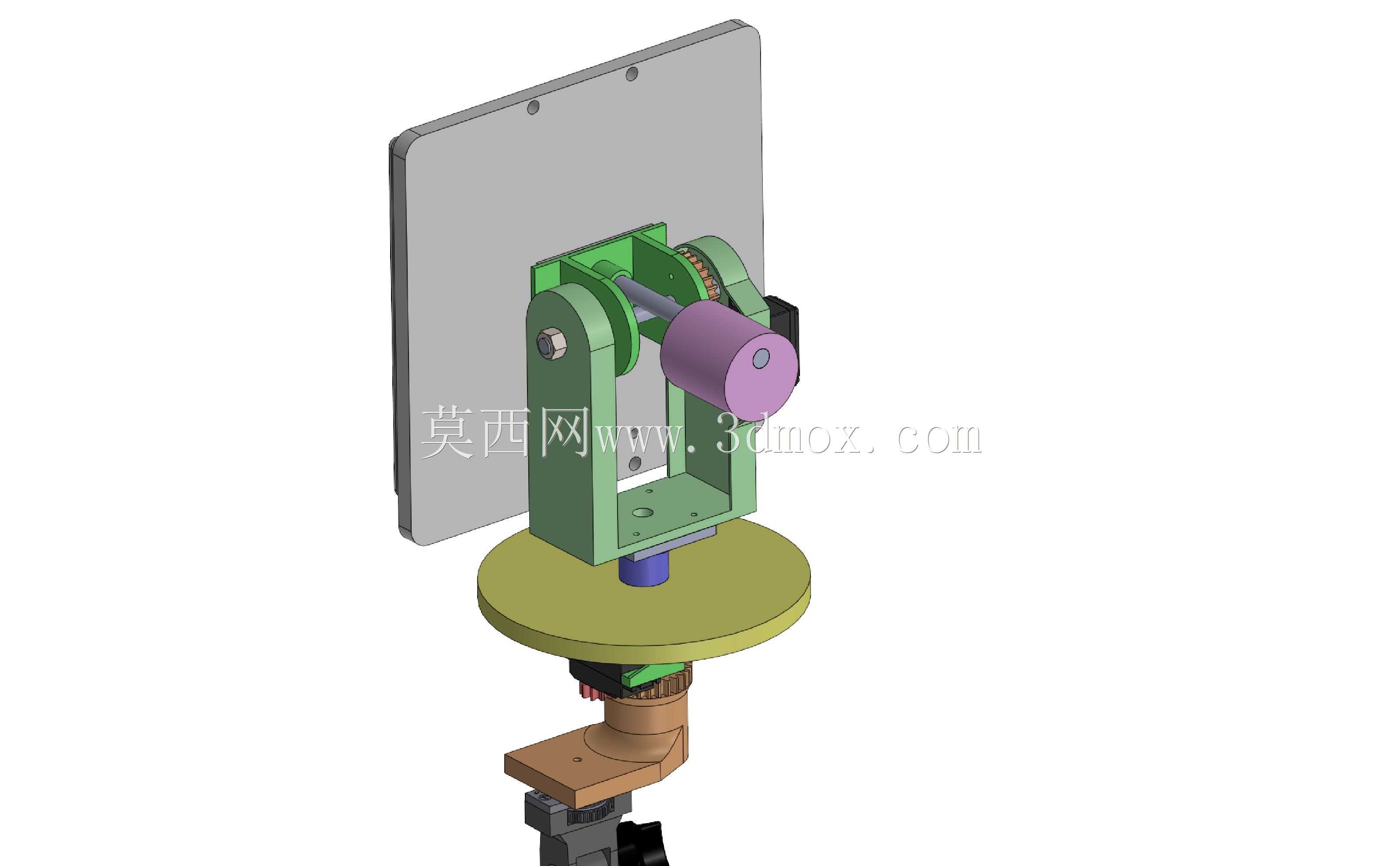

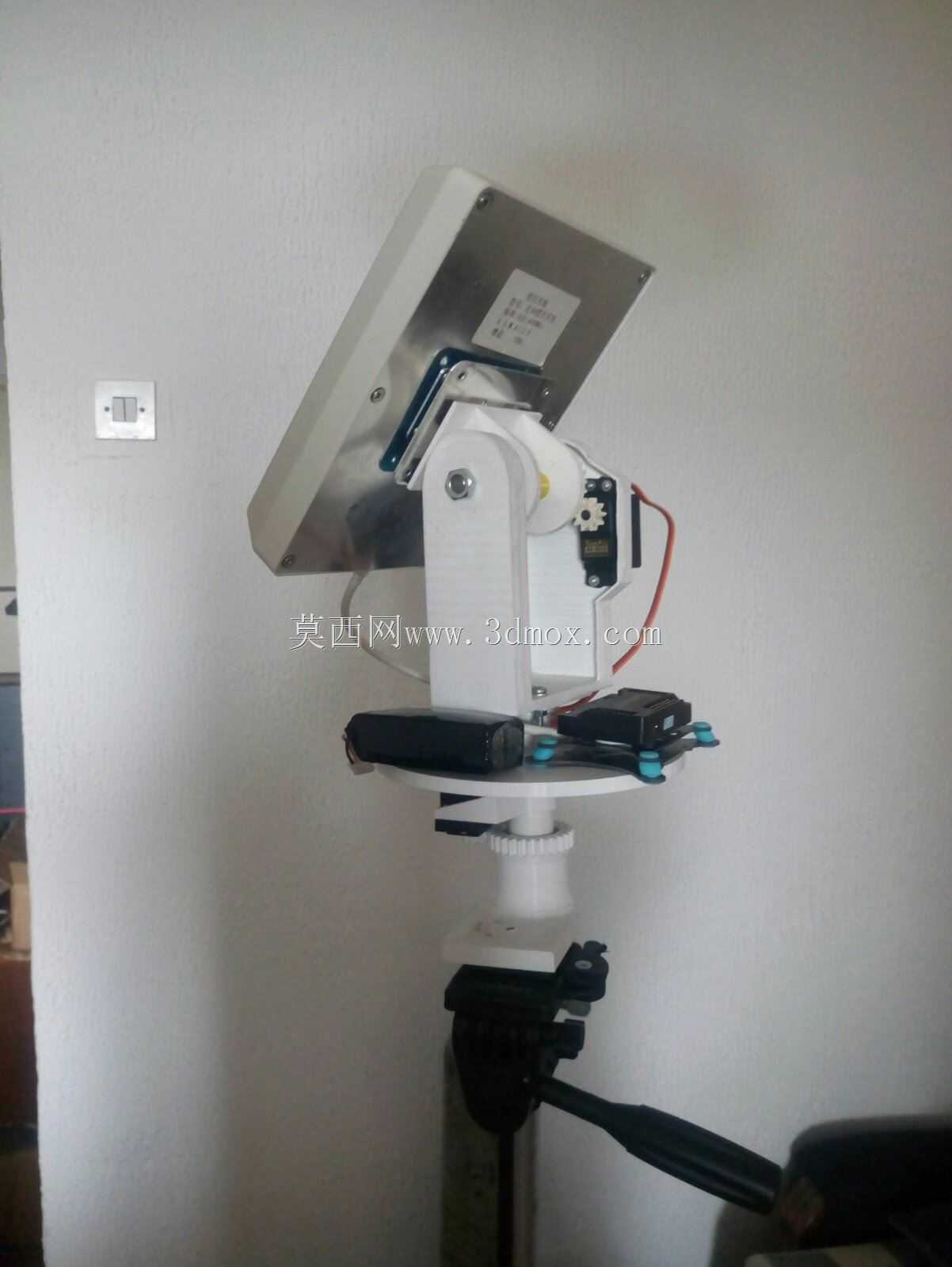

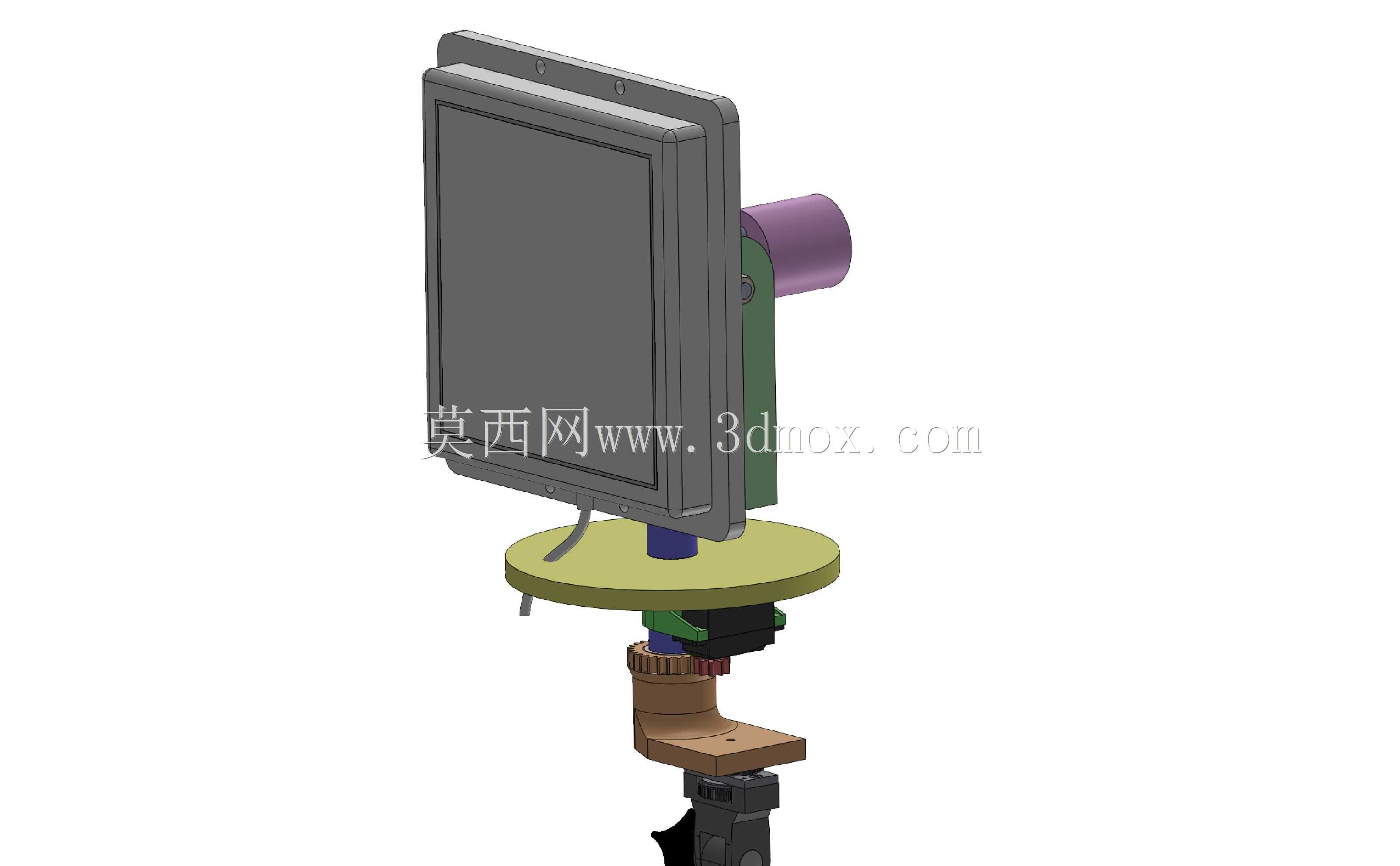

这套结构针对FPV远距离飞行场景下的信号持续覆盖需求设计，解决固定天线波束角有限、飞行距离拉远后信号衰减丢包的痛点，在航测、长距离穿越飞行、固定翼远航作业场景中，能够让定向天线始终对准空中的飞行端，最大化信号增益，降低图传、遥控链路的中断概率。整套跟踪云台采用双轴回转布局，方位轴负责水平方向360度全域回转，俯仰轴覆盖-15度到90度的仰角调整范围，能够适配无人机从近场头顶正上方到远场低空通场的全飞行包线位置跟踪，不会出现跟踪死区。结构的安装基座采用标准三脚架快装接口设计，能够直接适配市面上主流的摄影三脚架、车载安装支架的快装板规格，外场作业时不需要额外加工转接件，展开架设时间控制在两分钟以内，基座内部预留了走线空腔，所有伺服电机的供电线、信号线都从回转中心的过线孔穿出，避免轴系回转过程中出现线缆缠绕、拉扯磨损的问题。俯仰轴的负载安装面采用标准孔距的平板结构，能够适配不同尺寸的平板定向天线、八木天线，安装面预留了长条调节孔位，可以根据不同天线的重心位置调整安装点位，让天线整体重心落在俯仰轴的回转轴线上，降低伺服电机的保持扭矩负载，减少长时间静态跟踪时的电机发热。整套结构的壳体采用工程塑料与铝合金件组合的设计，方位轴的回转支撑采用深沟球轴承搭配阻尼预紧结构，既保证回转过程的顺畅无卡顿，又能在外场有风的环境下避免天线被风吹动出现位置偏移，俯仰轴的侧方预留了舵机安装位，采用标准数字舵机的安装孔距，后期维护更换配件不需要重新打孔适配。结构设计时充分考虑了外场使用的防护需求，所有电子元件的安装腔都做了挡边设计，能够阻挡小雨、沙尘进入腔体内部，接线端口都设置在腔体的朝下位置，避免雨水顺着线缆流进电路仓。在跟踪逻辑的结构适配层面，方位轴和俯仰轴都预留了位置反馈传感器的安装位，能够实时回传当前的天线指向角度，配合飞端回传的GPS坐标数据，地面端主控可以实时解算天线需要调整的角度，驱动两个轴系转动对准无人机位置，整套结构的传动采用直连设计，没有额外的减速齿轮组，避免齿轮间隙带来的指向误差，保证角度控制精度在1度以内，满足高增益定向天线的指向精度要求。整套结构的外形尺寸控制在200mm*180mm*260mm范围内，不含天线的整体重量控制在1.2kg以内，外场携带时可以直接放进普通航模背包，不会增加过多的携行负担，俯仰轴的最大负载能力达到2kg，能够适配市面上绝大多数的民用FPV定向天线，不需要额外加强结构。在细节设计上，天线安装板的背面预留了图传接收机、数传模块的安装位，可以把接收设备直接固定在云台上，缩短射频线缆的长度，减少信号在线缆传输过程中的损耗，进一步提升链路的信号强度，方位轴的底部设置了机械限位块，可以根据实际使用场景设置水平回转的范围，避免云台转动过程中拉扯周边的连接线材。
