五叶木质层流截面螺旋桨结构设计

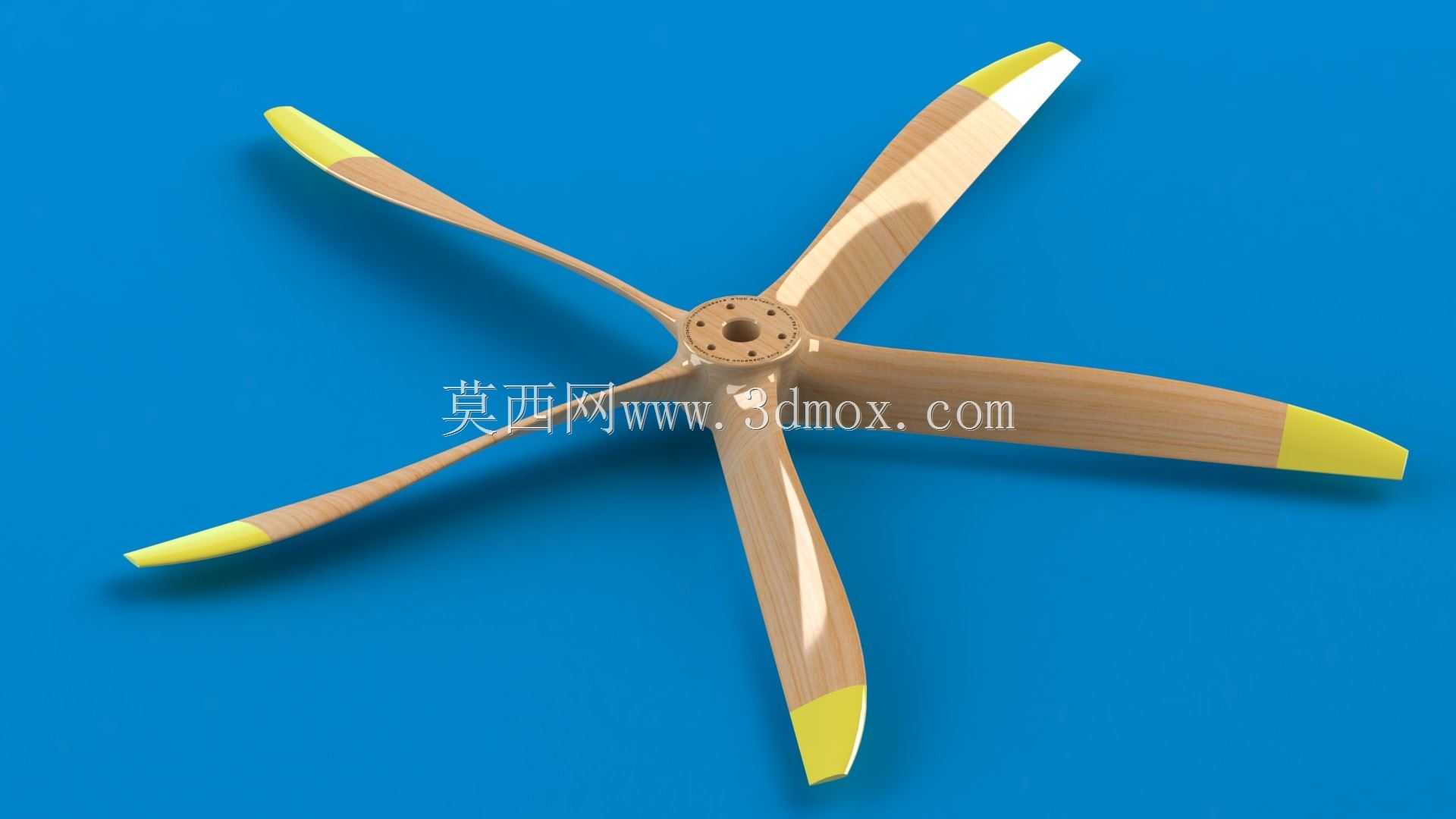

在轻型动力航空器、低速农用作业飞行器以及复古类动力展示装置的动力系统选型中，螺旋桨作为直接将轴功率转化为推进力的核心部件，其结构形式、翼型截面与材质选择直接决定了动力转化效率与运行稳定性。这款五叶木质螺旋桨采用层流翼型截面设计，整体直径设定为64英寸，螺距为52英寸，五片桨叶沿中心轮毂周向均匀分布，单支桨叶从根部到梢部完成连续的翼型扭转与弦长渐变，匹配低速工况下的气流滑流特性，减少桨叶表面的气流分离损失。

从实际应用场景来看，这类木质螺旋桨多用于轻型自制航空器、农用低速作业飞行器的动力端，也可作为航空科普展示、复古动力装置的配套部件，相比金属螺旋桨，木质材质的阻尼特性更好，运行过程中传导至发动机曲轴的振动更小，且加工难度低，小批量定制时的成本可控。设计过程中首先确定了桨叶的载荷分布，五叶结构相比常见的两叶、三叶结构，在相同直径下可以将单叶承受的气动载荷分摊到更多桨叶上，降低单叶的弯曲应力，不过需要注意的是，木质结构的比强度低于航空铝合金，因此这款桨叶的结构重量会比同规格金属桨更高，仅适配低转速、低功率输出的动力单元，不可直接用于高功率航空发动机，避免出现桨叶断裂的风险。

安装边界方面，中心轮毂采用多螺栓孔的法兰连接形式，孔位沿轮毂端面周向均布，匹配对应规格的发动机输出轴法兰盘，安装时需要保证各螺栓的预紧力均匀，避免高速旋转时出现动平衡超差的问题。桨叶的翼型采用层流截面设计，这种翼型的最大厚度位置更靠近弦长中点，在低雷诺数工况下可以让气流在桨叶表面保持更长的层流段，降低摩擦阻力，不过层流翼型对表面光洁度的要求更高，木质桨叶表面需要做封孔与抛光处理，避免木材纹理导致的表面凹凸破坏层流状态。桨叶梢部做了黄色标识处理，一方面是地面作业时的安全警示，避免人员误触旋转的桨叶，另一方面也可以在旋转过程中直观观察桨叶的轨迹，方便排查动平衡异常导致的摆振问题。

从结构设计思路来看，桨叶根部与轮毂的连接区域做了局部加厚处理，木材的纹理走向沿桨叶展向布置，最大化承受旋转过程中的离心拉力与气动弯曲载荷，层压木质结构的层间胶合强度需要满足离心载荷下的层间剪切要求，避免高转速下出现桨叶脱层。需要明确的是，这款螺旋桨未针对长期疲劳载荷做专项优化，也未完成全工况的结构强度校核，仅可用于低速展示、低负载试验场景，不可直接用于载人航空器的正式飞行，避免出现结构失效引发安全事故。在三维建模过程中，首先通过翼型坐标点生成各截面的草图，沿桨叶展向的扭转轴线做放样特征，完成单支桨叶的实体建模后，通过圆周阵列生成五片均匀分布的桨叶，再与中心轮毂做布尔合并，最后对所有棱边做倒圆角处理，避免应力集中，建模过程中需要保证各桨叶的几何一致性，否则后续做动平衡时需要去除大量材料，影响结构强度。

实际使用中，这类木质螺旋桨的维护也需要注意，避免长期处于高湿度环境，防止木材吸湿变形导致动平衡失效，存放时需要垂直悬挂，避免长期平放导致桨叶受重力作用产生弯曲变形。相比两叶螺旋桨，五叶结构的旋转噪声更低，因为桨叶通过气流扰动区的频率更高，单叶的气动载荷更小，噪声的峰值频率更高，人耳对高频噪声的敏感度更低，这也是这类多叶螺旋桨在需要低噪声运行的场景下更受青睐的原因。不过五叶结构的气动干扰也会比两叶结构更明显，相邻桨叶之间的尾流会产生相互干扰，设计时通过调整桨叶的安装角与弦长分布，将这种干扰带来的效率损失控制在可接受范围内，匹配52英寸的螺距设定，在设计转速下可以获得合适的前进比，让螺旋桨工作在最高效率区间。
