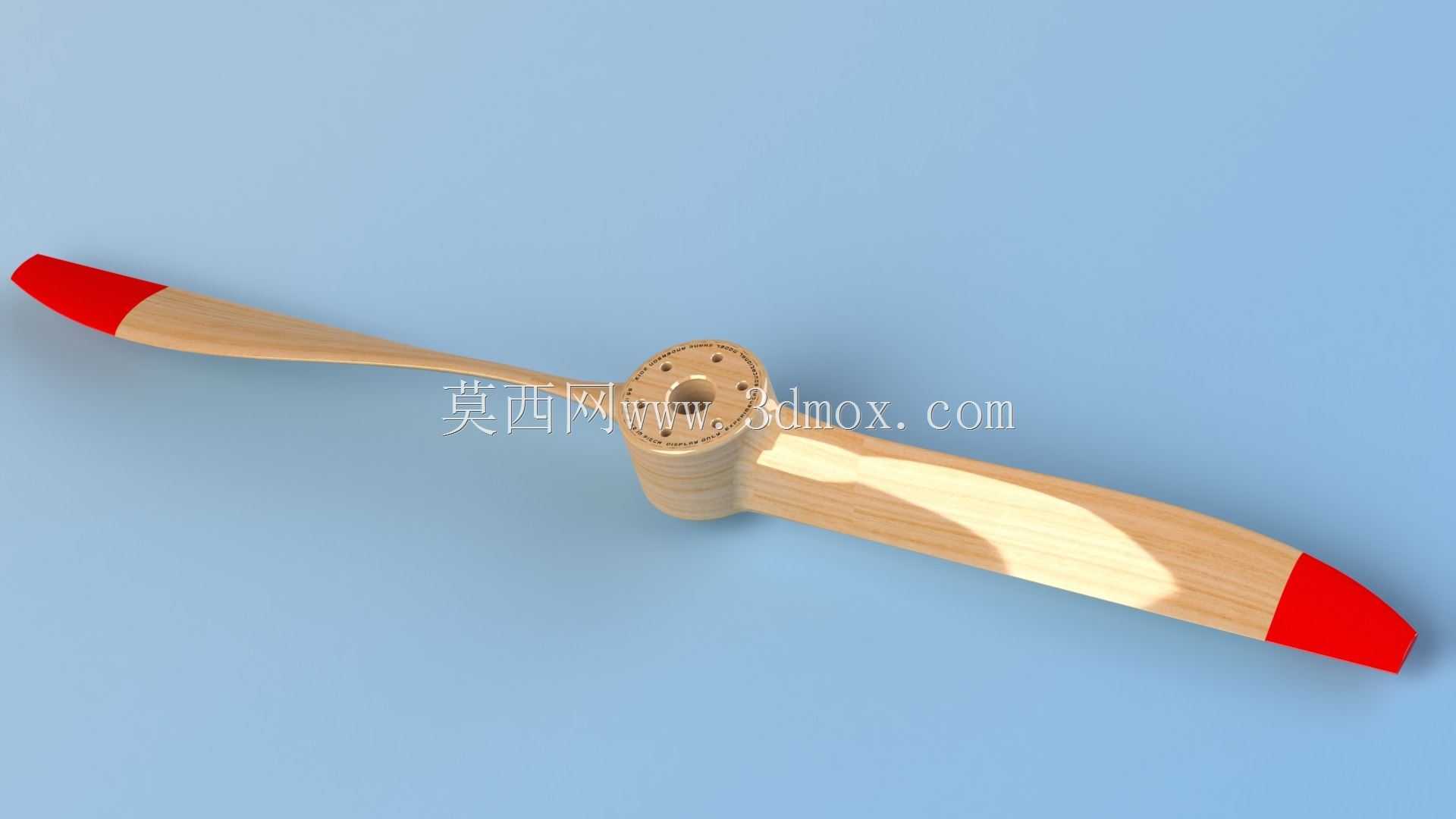

轻型飞机用木质双叶螺旋桨结构设计

在轻型通航飞行器的动力匹配设计中，螺旋桨作为直接将发动机轴功率转化为推进拉力的核心部件，其气动外形、结构强度与安装适配性直接决定了整机的起飞滑跑距离、巡航效率与飞行稳定性。这款双叶木质螺旋桨的设计，参考了经典轻型上单翼飞机的动力配置逻辑，针对小排量活塞式航空发动机的输出特性做了气动优化，整体采用层流翼型截面设计，从桨根到桨尖的弦长、扭转角遵循等环流理论做连续渐变，避免桨叶不同半径位置的气流出现过早分离，降低巡航状态下的诱导阻力与旋转噪声。

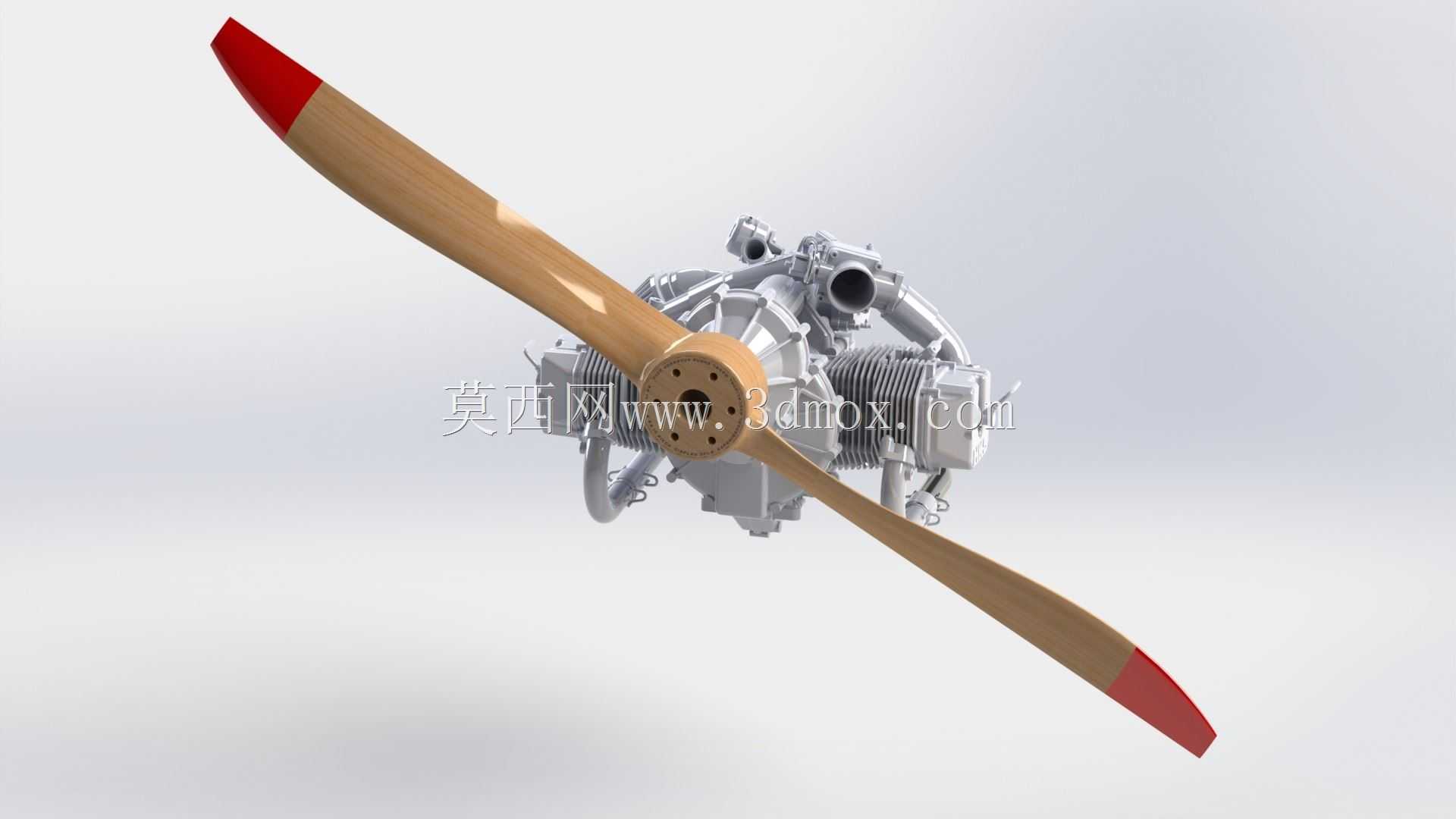

从实际应用场景来看，这类木质螺旋桨多用于轻型运动飞机、自制实验类飞行器以及航空科普用模拟教具，相比金属螺旋桨，木质材料的阻尼特性更好，能有效吸收发动机运转带来的高频振动，降低机身结构的疲劳载荷，同时加工难度更低，在小批量定制场景下的迭代效率远高于金属铣削或复合材料模压工艺。设计过程中首先明确了安装边界：桨毂中心的安装孔位匹配对应星型活塞发动机的输出轴法兰，螺栓孔分布圆直径与孔位公差严格适配发动机的安装接口，保证装配后桨叶的动平衡精度满足运转要求，避免高速旋转时出现过大的离心振动。

尺寸参数的设定围绕适配发动机的转速区间与飞行器的设计巡航速度展开，64英寸的直径匹配100马力级别的活塞发动机输出功率，避免直径过大导致桨尖线速度接近音速产生激波阻力，52英寸的螺距设计对应80-110英里每小时的巡航速度区间，在这个速度范围内螺旋桨的推进效率处于最优区间，既不会因为螺距过小导致巡航时发动机转速过高浪费燃油，也不会因为螺距过大导致起飞阶段发动机负载过大、转速爬升困难。桨叶的层流截面设计相比传统的平凸翼型，在相同弦长下能获得更高的升阻比，同时层流段的气流附着更稳定，在大迎角状态下的失速特性更平缓，即使飞行器遇到紊流或者姿态变化较大的情况，螺旋桨的拉力输出也不会出现突然的陡降，提升飞行过程的操控安全性。

结构设计层面，木质桨叶采用层压桦木作为基材，沿桨叶展向的木纹方向与离心力受力方向保持一致，最大化利用木材顺纹方向的抗拉强度，承受高速旋转时的巨大离心载荷；桨尖与桨根前缘做了局部加强处理，桨尖位置的红色封边既可以作为地面运转时的视觉警示，也能阻挡砂石、雨滴对桨尖前缘的冲蚀，避免长期使用后桨尖外形出现缺损破坏动平衡。需要明确的是，这类设计方案更多用于结构原理验证、教具制作或者非载人实验平台的测试使用，载人飞行场景下的螺旋桨需要经过严格的疲劳测试、强度校核与适航认证，木质结构的抗老化、抗冲击性能需要经过系统性的验证才能投入实际载人飞行使用。

从建模逻辑来看，整个螺旋桨的三维建模过程首先建立桨叶的展向基准线，在不同半径位置绘制对应弦长、扭转角与翼型的截面轮廓，通过放样曲面生成连续的桨叶曲面，再对桨根与桨毂的连接位置做圆角过渡，降低应力集中系数；桨毂部分的建模严格匹配发动机法兰的安装尺寸，保证螺栓孔的位置度、安装面的平面度满足装配要求，建模过程中需要对桨叶的质量分布做初步核算，保证两个叶片的质心相对于旋转中心对称，为后续的动平衡调校预留调整余量。对于三维建模从业者而言，这类螺旋桨模型的核心难点在于翼型截面的空间扭转定位与曲面的光顺性处理，曲面的连续性直接影响后续气动仿真的计算精度，也能直观体现结构设计师对曲面建模的把控能力。
