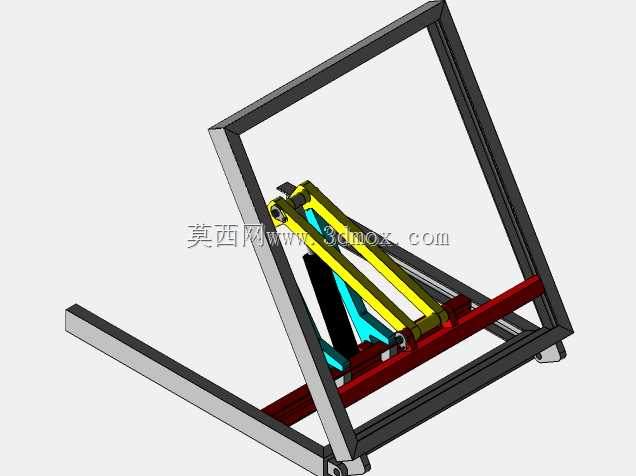

剪叉式倾斜拖车升降承载平台结构

该结构主要面向厂区内物料转运、低矮空间装卸货、带坡度工位的物料托举场景，适配无固定装卸月台的临时作业点，可直接安装在平板拖车的承载面上，解决普通平板拖车无法调整承载面高度、无法适配倾斜对接工位的痛点。日常作业中，遇到不同高度的装卸货口时，无需额外搭配移动登车桥，直接通过该结构调整承载面高度与倾斜角度，就能让托盘、料箱直接滑移对接，减少叉车反复调整对位的时间，尤其适合车间内工序间的短距离物料转运，比如机加工工位到装配工位的工件周转，当两个工位的接驳台面存在高度差甚至小角度倾斜时，该结构可以直接调整到匹配姿态，让工件平稳过渡，避免人工搬抬的安全风险。

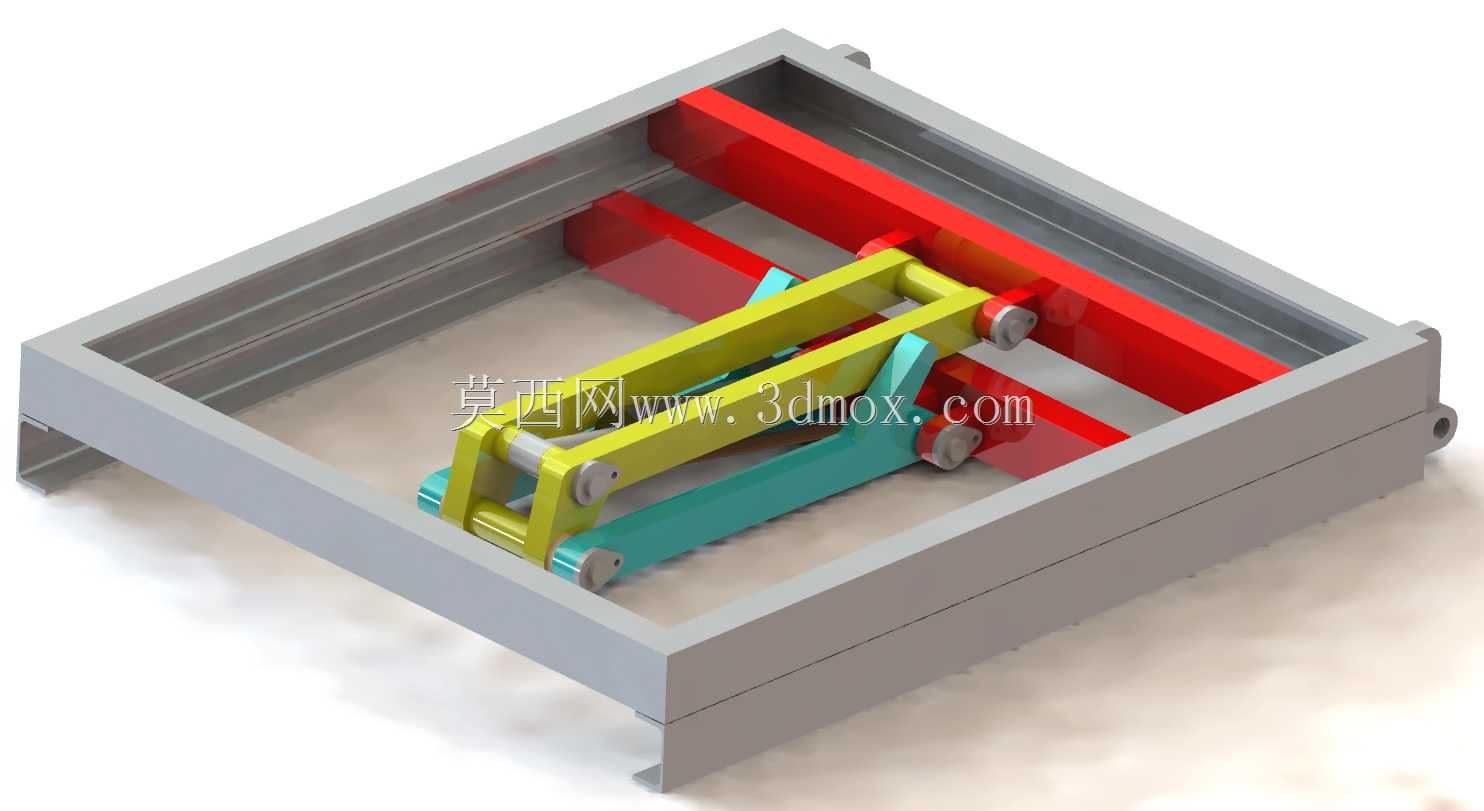

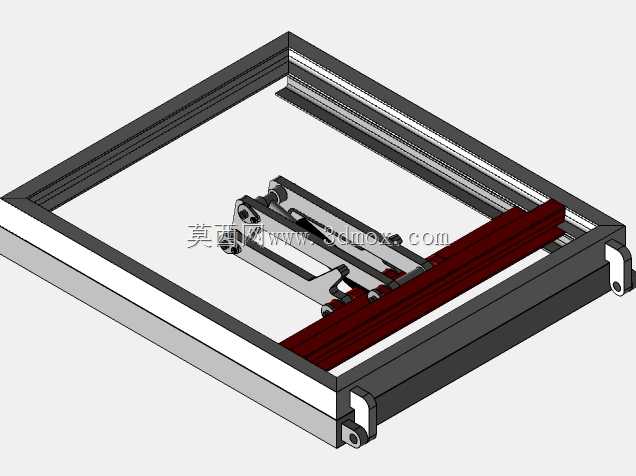

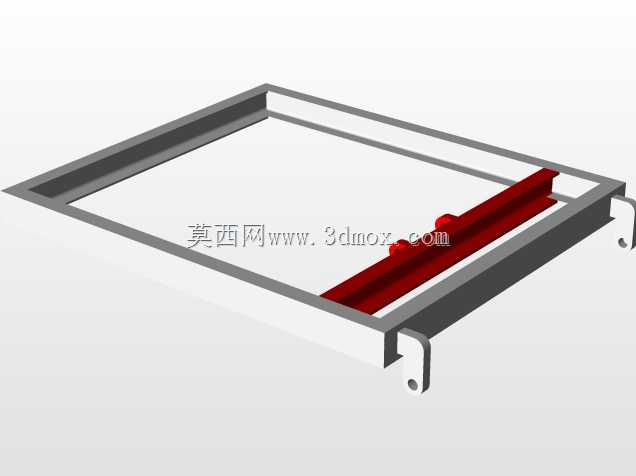

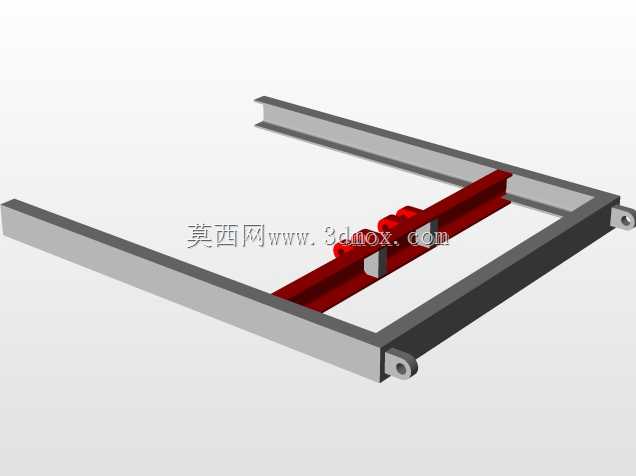

从功能特性来看，该结构采用双层剪叉臂作为核心承载构件，内层剪叉与外层剪叉通过铰接销轴串联，相比单层剪叉结构，在同等闭合高度下能获得更大的举升行程，同时剪叉臂的受力分布更均匀，重载工况下不会出现臂体侧向变形。承载框架采用槽型钢结构拼焊而成，边框的槽钢既作为整体结构的安装基座，也为剪叉臂的滑动端提供内嵌式导轨，剪叉臂的下端滚轮直接卡在槽钢的翼缘内侧，不需要额外加装外置导轨，既压缩了整体闭合高度，也避免了外置导轨容易积灰卡滞的问题。驱动端采用水平布置的推压构件，直接作用在两组剪叉臂的中间铰接点位置，相比端部驱动的剪叉结构，驱动行程更短，推力需求更低，举升过程中承载面的升降速度更平稳，不会出现起步阶段的冲击抖动。

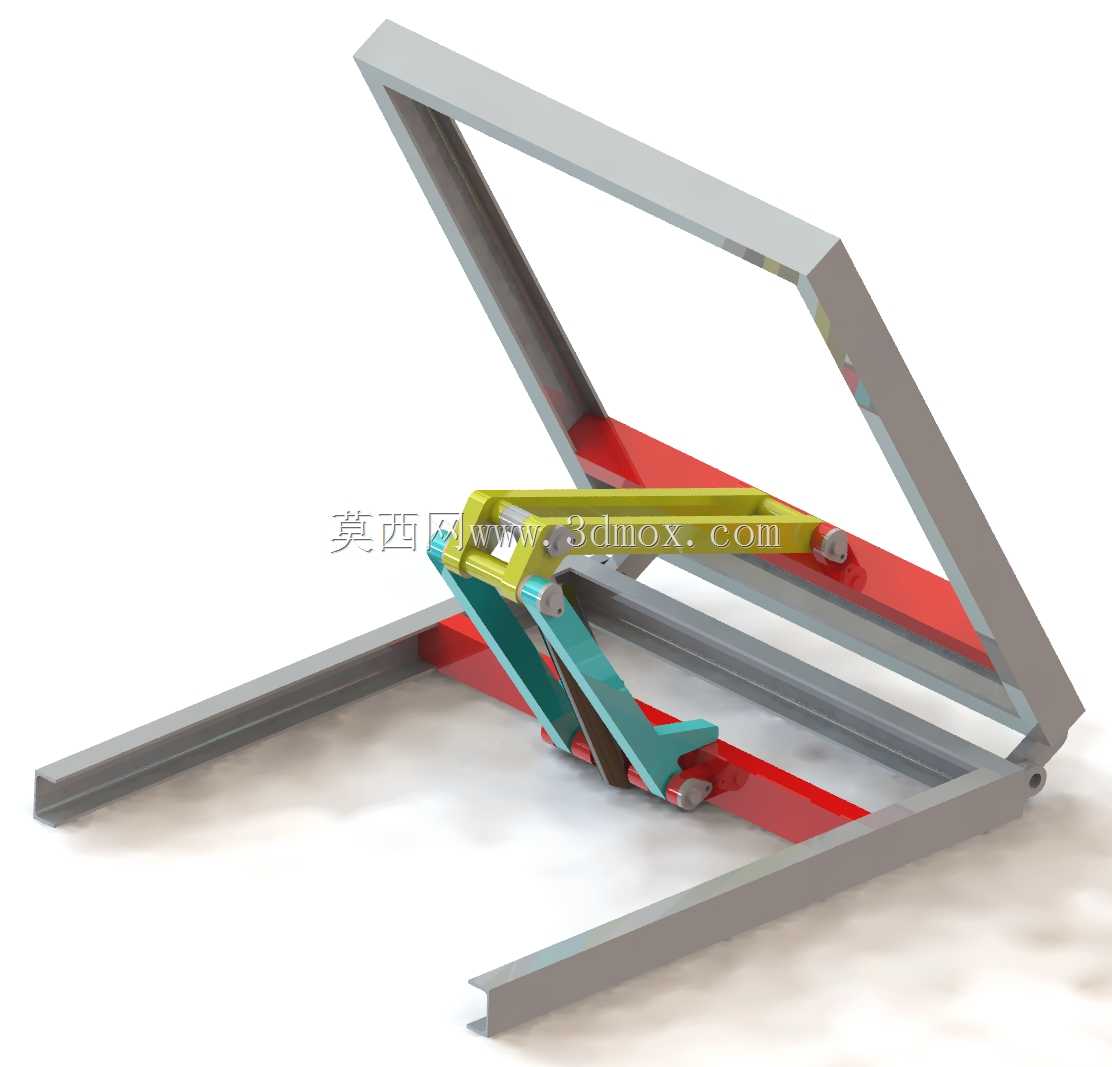

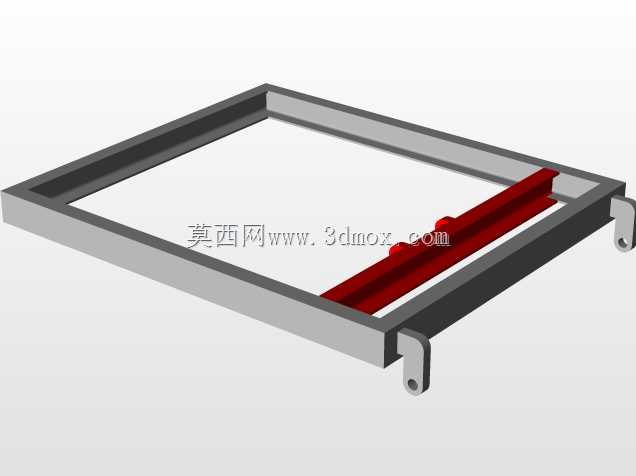

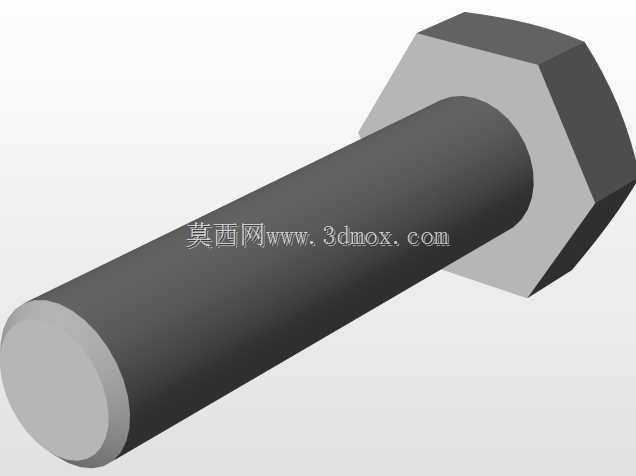

设计过程中优先考虑了安装边界的适配性，整体外框采用矩形轮廓，尺寸匹配常规厂区平板拖车的标准承载面尺寸，安装时不需要对拖车底盘做额外切割改造，直接通过螺栓将外框底部与拖车承载梁锁紧即可，外框的侧边预留了标准的安装孔位，孔距适配多数拖车的横梁间距，现场安装只需要普通扭力扳手就能完成固定，不需要专用工装。闭合状态下整体高度控制在较低范围，不会超出拖车的原有护栏高度，日常非举升状态下可以直接作为普通平板拖车使用，不会影响常规物料的平放转运。举升到最高位置时，剪叉臂的展开角度控制在安全阈值内，不会出现机构死点，同时承载面的倾斜角度调整范围覆盖了常规装卸场景的坡度需求，调整倾斜角度时，剪叉臂的两侧铰接点同步动作，不会出现承载面单侧卡滞的问题。

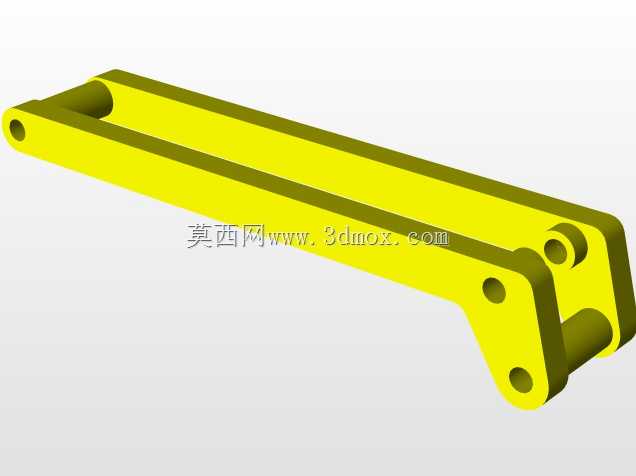

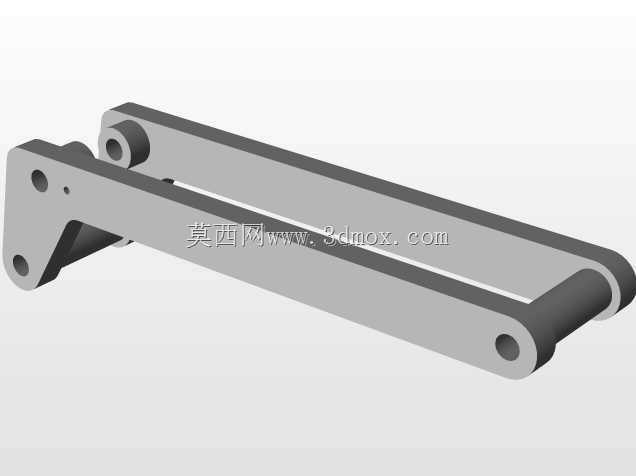

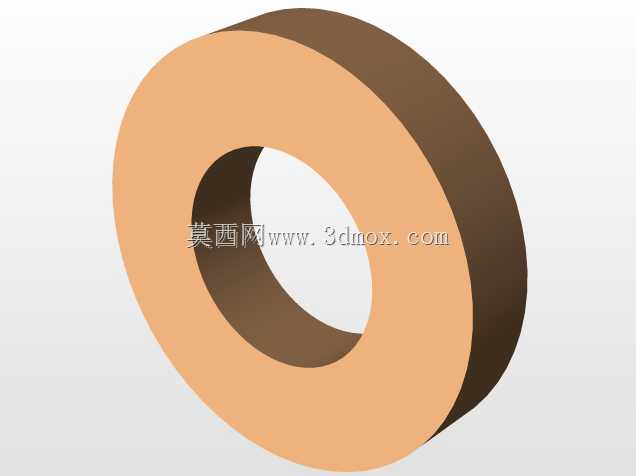

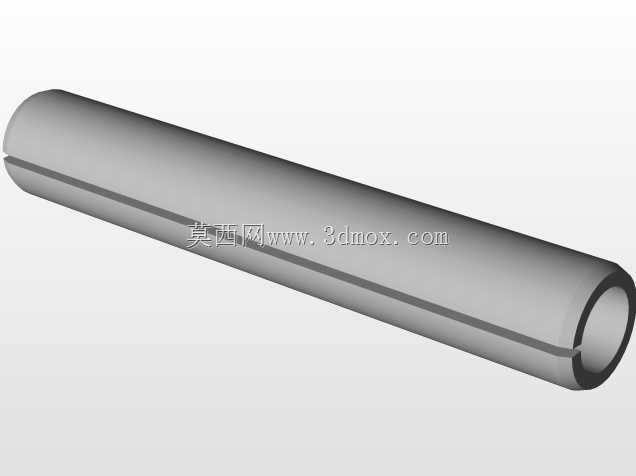

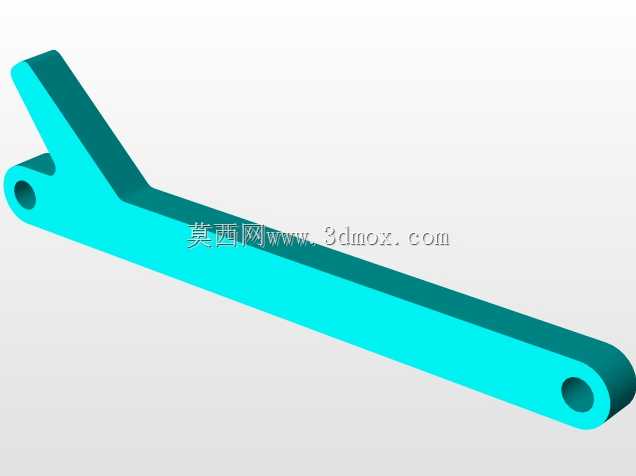

结构细节上，所有铰接位置都采用带自润滑衬套的销轴连接，衬套嵌入剪叉臂的铰接孔内，销轴两端加装防尘挡圈，能适应厂区多粉尘的作业环境，减少日常维护的注油频次。剪叉臂的截面采用矩形型钢焊接，臂体的折弯处做了加强筋处理，承受偏载时的抗扭强度更高，即使承载的物料重心不在平台中心位置，也不会出现臂体扭曲变形。承载面的底部加装了横向支撑梁，支撑梁的间距适配标准托盘的底部支撑脚位置，托盘放置在平台上时，支撑脚刚好落在横向梁上，不会出现面板局部凹陷的问题。滑动端的滚轮采用钢制轮芯外包聚氨酯层，在槽钢导轨内滚动时噪音更低，同时不会刮伤导轨的接触面，长期使用后也不会出现滚轮卡死的问题。

实际使用中，该结构可以根据转运物料的重量调整剪叉臂的板材厚度，针对轻载工况可以适当降低臂体厚度来减轻整体自重，针对重载的模具、铸件转运场景，可以加厚臂体板材并加大销轴直径，整体结构的模块化程度很高，不需要改动外框尺寸就能完成不同承载等级的调整。倾斜功能的设计主要是为了适配带坡度的上料工位，比如部分设备的上料口本身带有一定倾斜角度，普通水平升降平台对接时物料容易滑落，该结构可以将承载面调整到与上料口一致的倾斜角度，让物料靠自重缓慢滑移到设备上料位，不需要额外配置推料机构，简化了转运流程。同时倾斜状态下剪叉机构的自锁性能可靠，即使液压系统出现泄压，剪叉臂的铰接点也能形成机械自锁，不会出现承载面突然下落的问题，作业安全性有足够保障。
