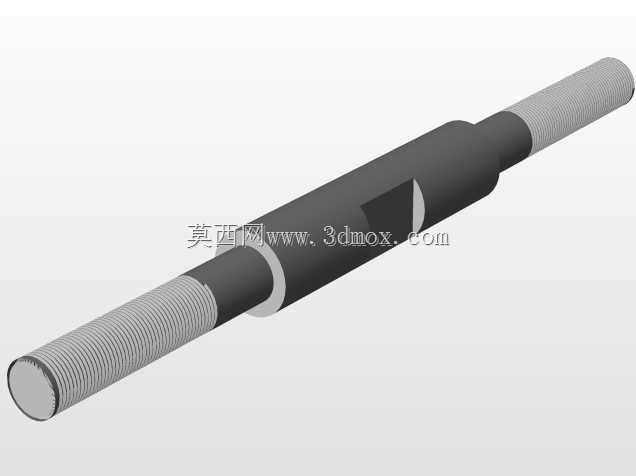

重力式双配置管类夹持工装结构

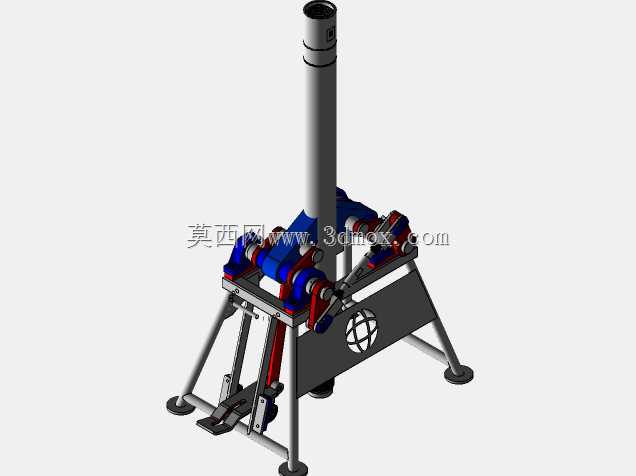

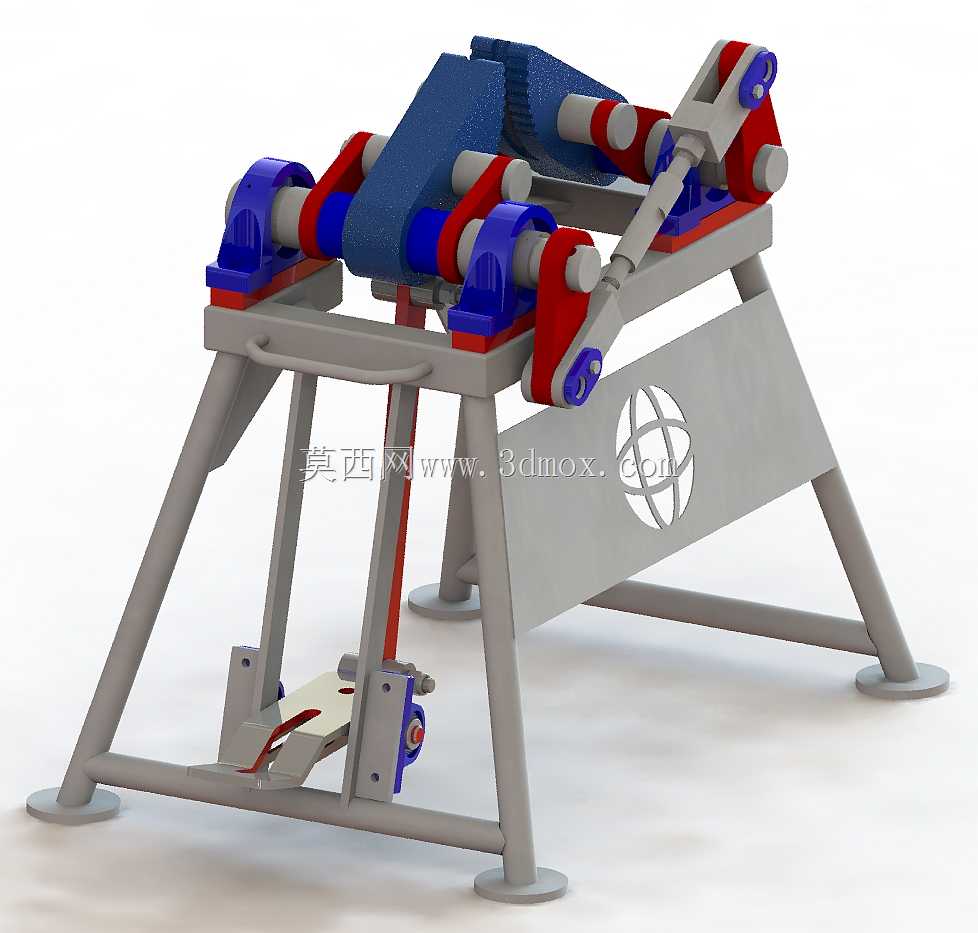

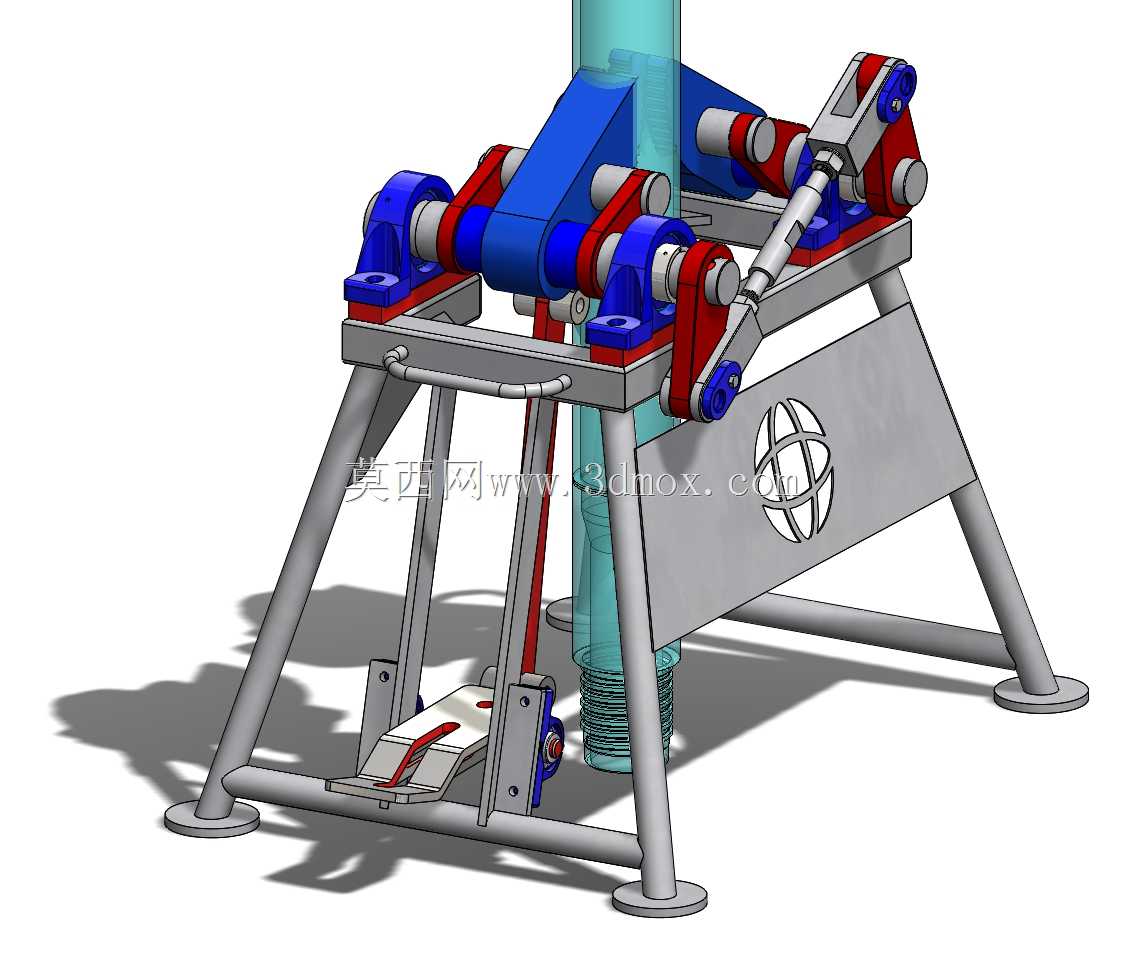

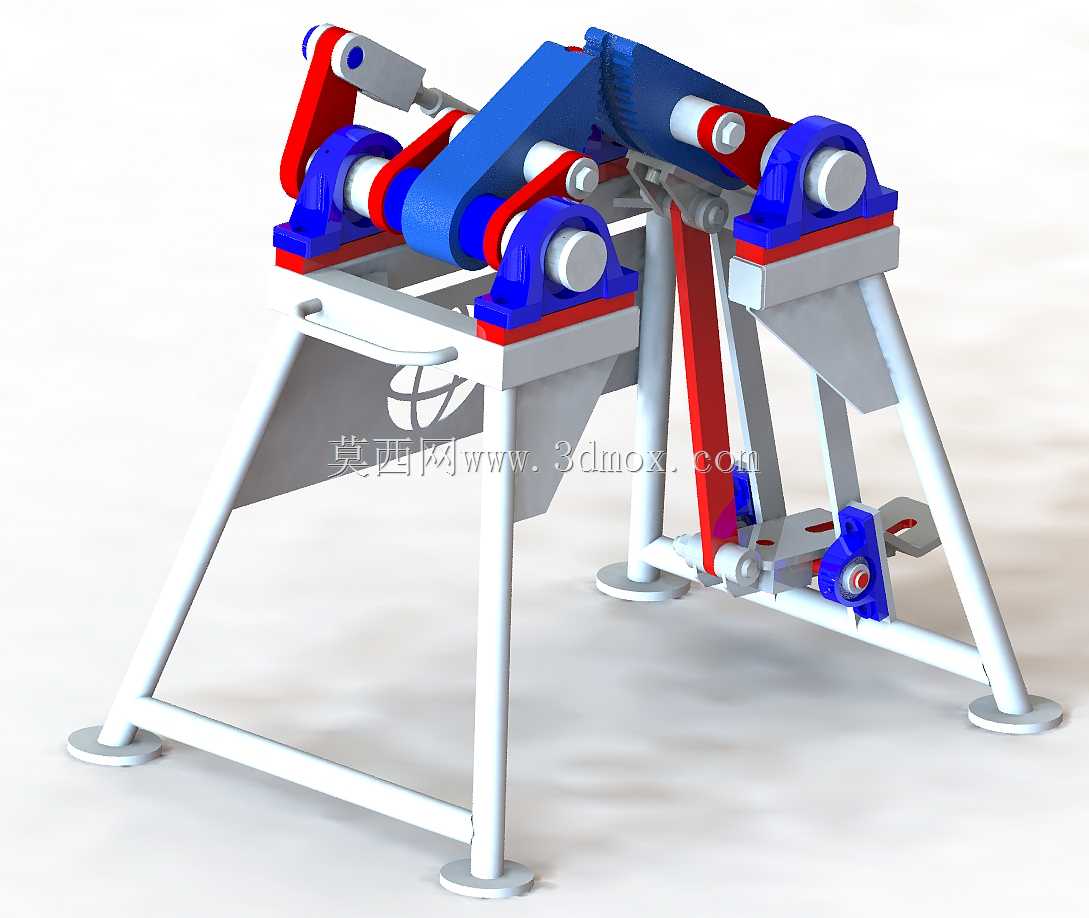

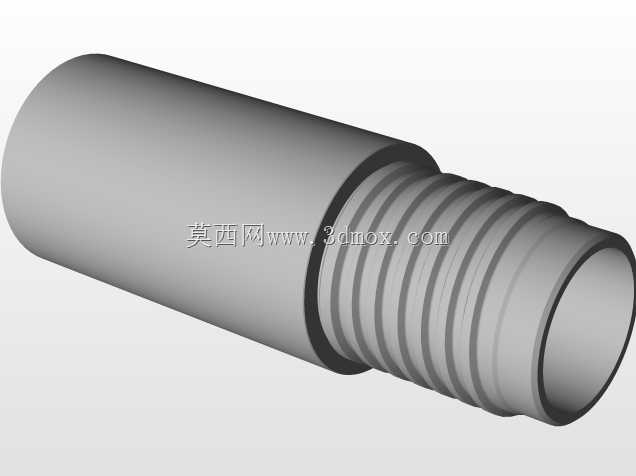

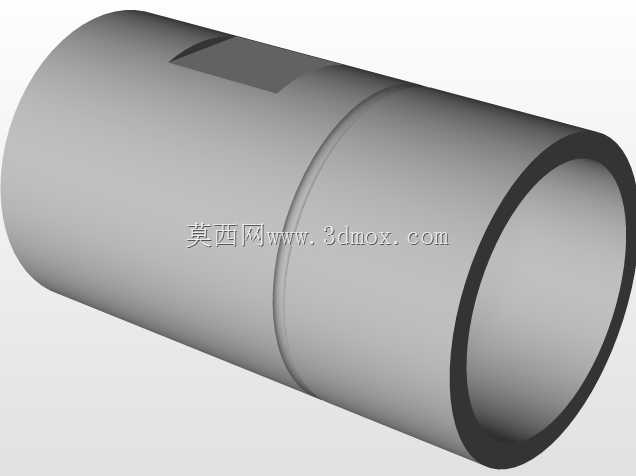

　　在油气田井口作业、管线现场接驳、长输管道维抢修的现场工况里，管类工件的临时固定一直是影响作业效率与安全的核心环节，这套重力式夹管结构正是针对这类无额外动力源的野外作业场景开发的夹持装置，完全依靠工件自重与机构自锁特性完成锁紧，不需要外接液压、气动动力管线，适配无供电、无辅助动力的野外零散作业点位。整套机构采用三角支腿式落地支撑结构，支腿底部带圆形调平脚垫，可在碎石地、硬化路面、轻度不平整的作业场地上快速放置调平，不需要提前做预埋基础或者打膨胀螺栓固定，单台设备的作业覆盖半径内可适配一定管径区间的圆形管材，安装边界上预留了足够的管端操作空间，夹持位距离支腿外沿的安全距离满足现场打磨、对口、焊接作业的操作空间要求，

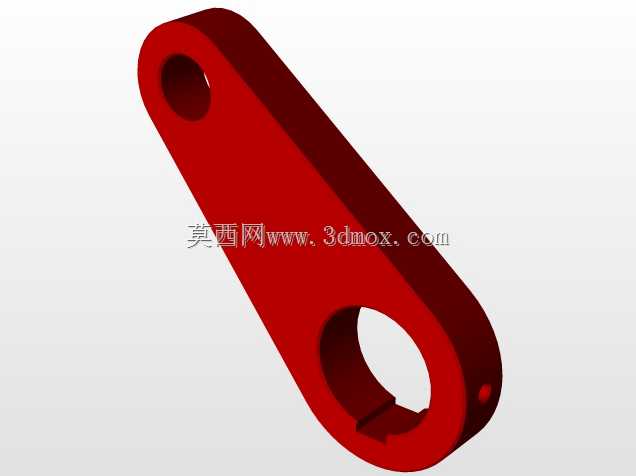

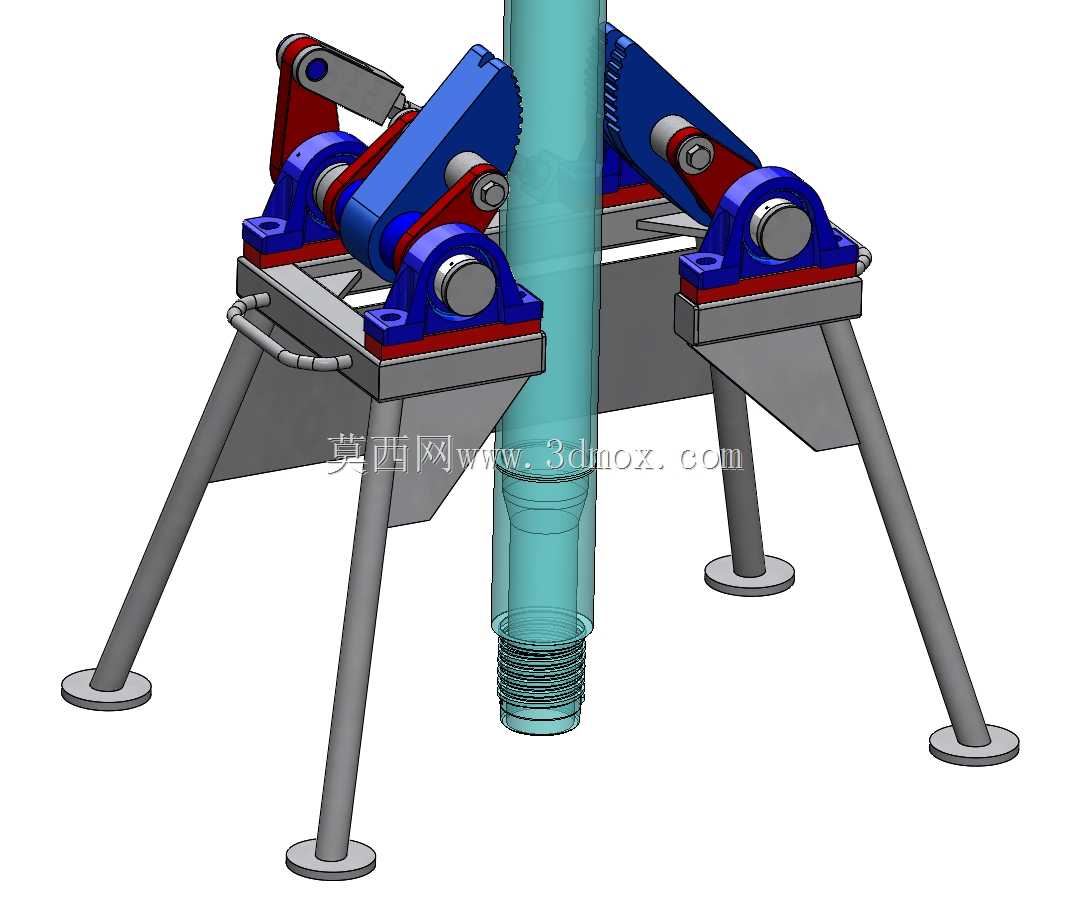

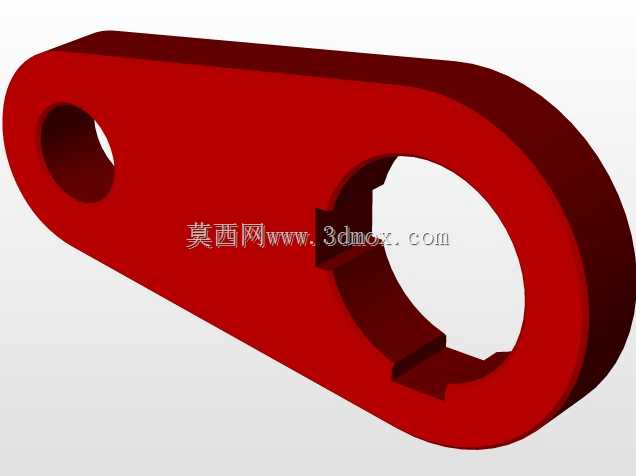

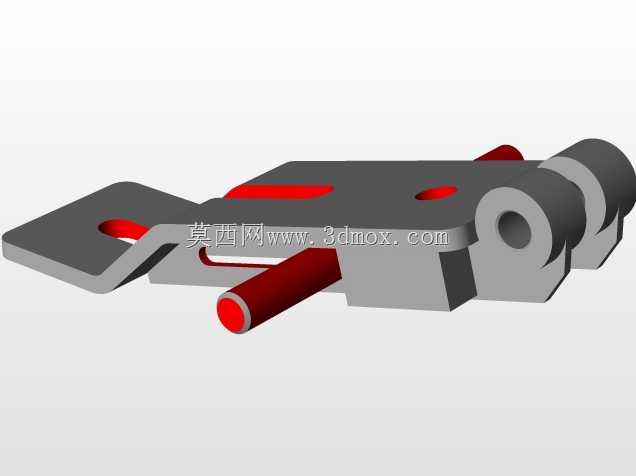

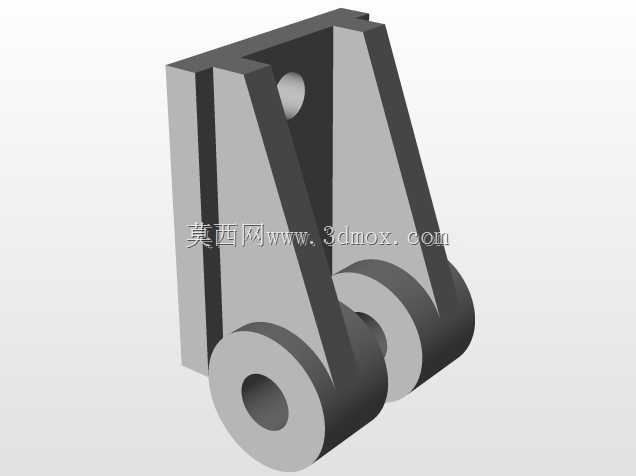

　　不会出现夹具结构干涉焊枪或者打磨工具的情况。从功能逻辑上看，这套结构的核心锁紧逻辑是利用被夹持管材放置到钳口后产生的下压力，通过连杆机构的死点位置实现自锁，管材自重越大，钳口的锁紧力就越强，完全避免了动力失效导致的管材滑脱风险，区别于传统的螺栓压紧式管钳，不需要操作人员反复拧紧紧固件，只需要将管材放置到承托位，联动的钳臂就会在重力作用下自动抱合锁紧，拆卸时只需要扳动侧方的解锁连杆，就能克服自锁力矩打开钳口，单人次操作的上下料时间比传统螺栓压紧夹具缩短六成以上。结构设计上做了v1和v2两种配置的兼容设计，两种配置共用同一套主体支撑框架，区别在于钳口的咬合齿形与连杆传动比，v1配置适配表面光滑的成品防腐管材，钳口带软质接触垫层，

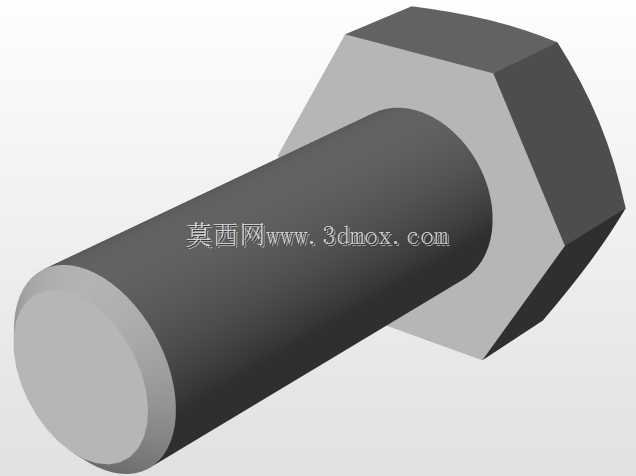

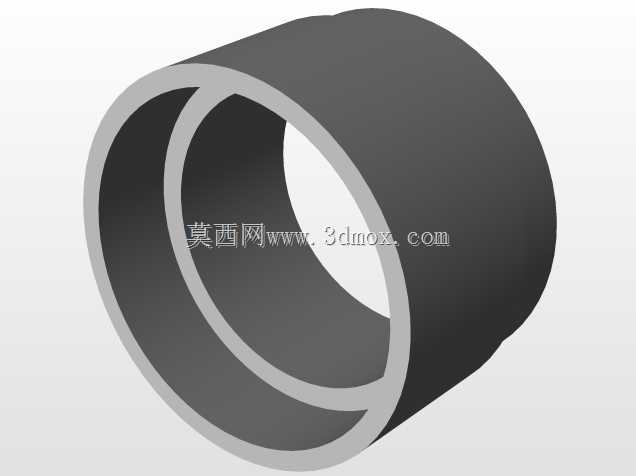

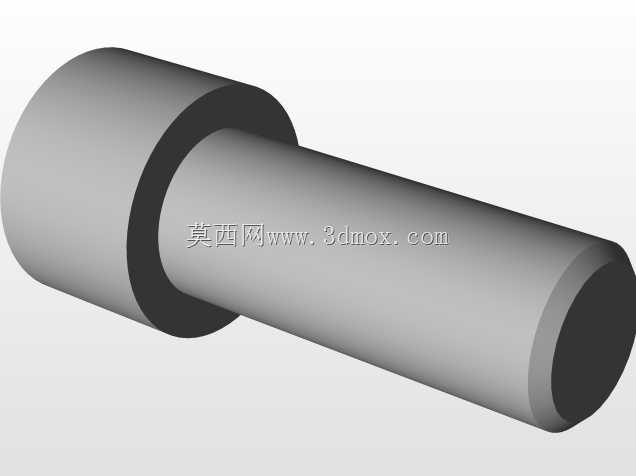

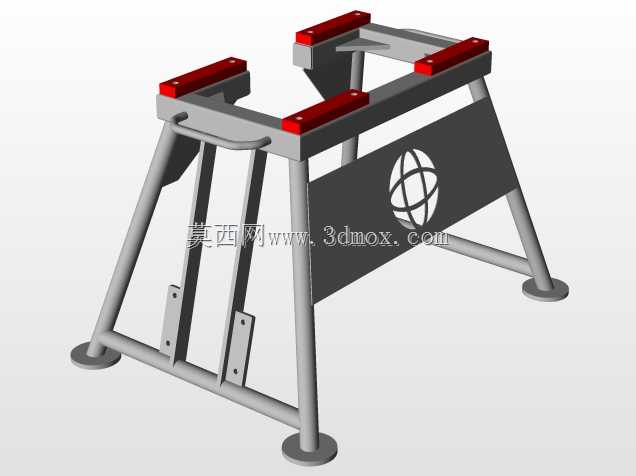

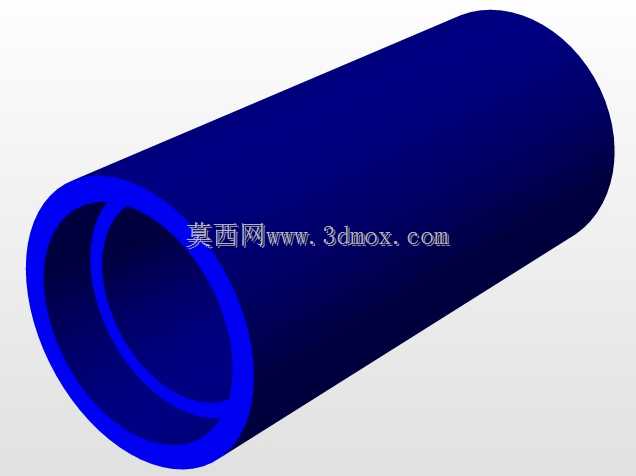

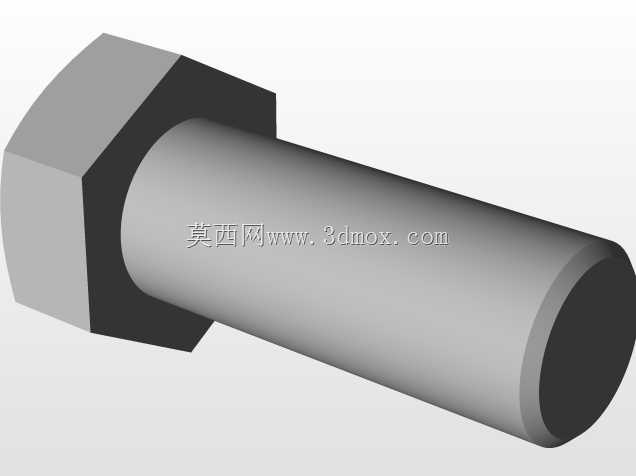

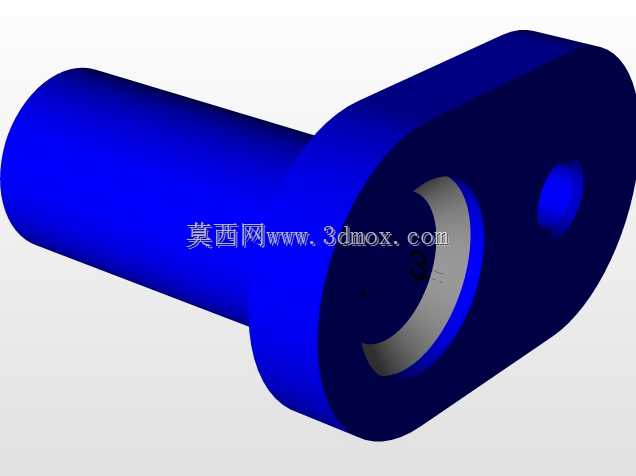

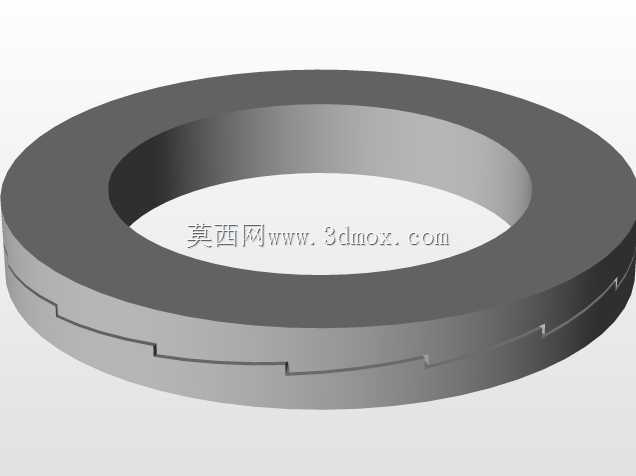

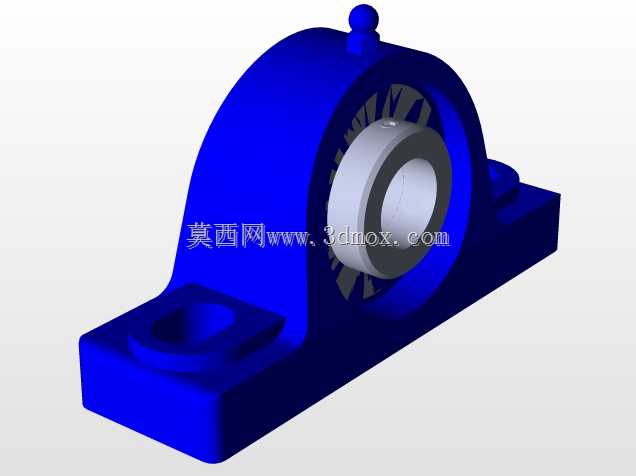

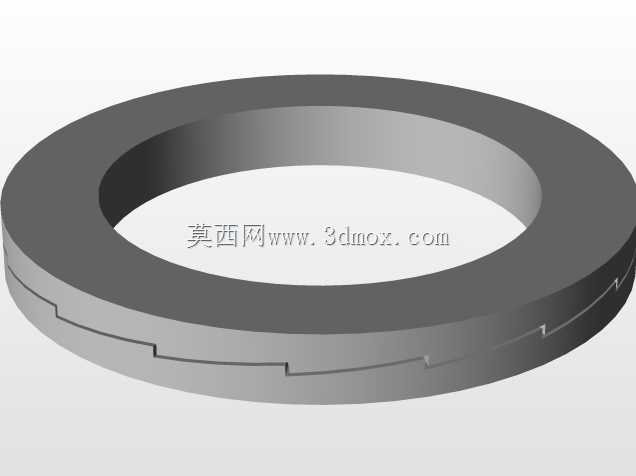

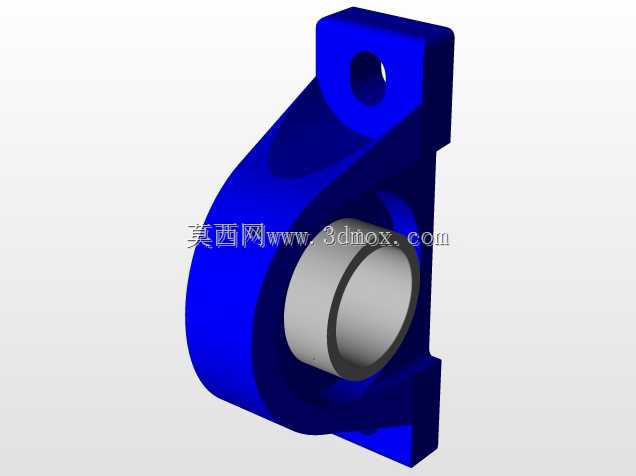

　　不会破坏管材表面的防腐涂层，咬合齿的倾角做了钝化处理，避免咬合过深在管材表面留下压痕；v2配置适配未做表面处理的毛坯管材、厚壁无缝钢管，钳口采用淬硬处理的锯齿形咬合面，传动比设置更大，可提供更强的锁紧力矩，适配大重量、大管径的重型管材夹持作业。整套机构的转动副全部采用自润滑衬套配合销轴连接，没有外露的精密传动件，野外作业时泥沙、扬尘进入转动副也不会出现卡滞，日常维护只需要定期在销轴位置加注润滑脂即可，不需要复杂的拆解保养。钳口组件采用模块化快拆设计，更换不同规格的钳口块不需要拆解整个连杆机构，只需要拔出钳口固定销就能完成替换，可快速适配不同管径的夹持需求，覆盖从小口径管线到大口径输送管的常用作业规格。支撑框架采用型材焊接结构，

　　受力位置做了加强筋处理，整体重心偏低，即使夹持偏重的偏心管材，也不会出现设备倾翻的风险，框架侧面预留了吊点位置，需要转场作业时可直接通过吊点整体吊装，不需要拆解运输。在实际作业适配性上，这套夹管结构可单独作为管口对口作业的固定工装使用，也可多台组合使用，完成长管材的多点位支撑固定，配合焊接作业、管材切割作业、管线防腐补口作业使用，相比传统的龙门式管架，自重更轻，转场搬运更方便，不需要额外的配重块来平衡锁紧力，所有的锁紧力都来自管材自重与机构自锁特性，作业过程中不会出现因为振动导致的锁紧松动问题，哪怕是切割作业产生的持续振动，也不会让钳口出现松脱。连杆机构的运动行程做了限位设计，钳口打开的最大角度满足常规管材的吊装放入需求，不会出现钳口开度过大导致的连杆过位卡滞，解锁手柄的操作位置设置在操作人员站立即可触及的高度，不需要弯腰或者俯身操作，长时间作业的操作疲劳度更低。钳口的咬合位置做了对中设计，管材放置后会自动滑到钳口中心位置，不需要反复调整管材的对中精度，就能保证管材的轴线水平，减少对口作业时的调整时间。
