气动六缸径向星形动力装置结构设计

在小型气动动力输出场景中，这类径向六缸布局的动力装置常被用于教学演示台架、小型气动工具动力端、低压气动实验平台的动力输出单元，区别于传统直列、V型气缸排布，径向星形的气缸布置方式能在有限的径向空间内集成更多做功单元，同时让曲轴的受力更均衡，减少单侧载荷带来的轴系偏磨问题。从实际功能来看，该装置依靠压缩空气作为动力介质，六个气缸沿中心曲轴的径向呈等角度星形排布，每个气缸的活塞连杆都铰接在同一曲轴的曲柄销上，压缩空气按预设配气顺序依次进入不同气缸推动活塞往复运动，最终通过曲轴将直线往复运动转化为旋转扭矩输出，相比同排量的单缸气动马达，多缸径向布局的扭矩输出脉动更小，运转平顺性更优，在低转速工况下也能输出稳定的扭矩，适配那些对启动扭矩要求高、转速不高的低压气动驱动场景。

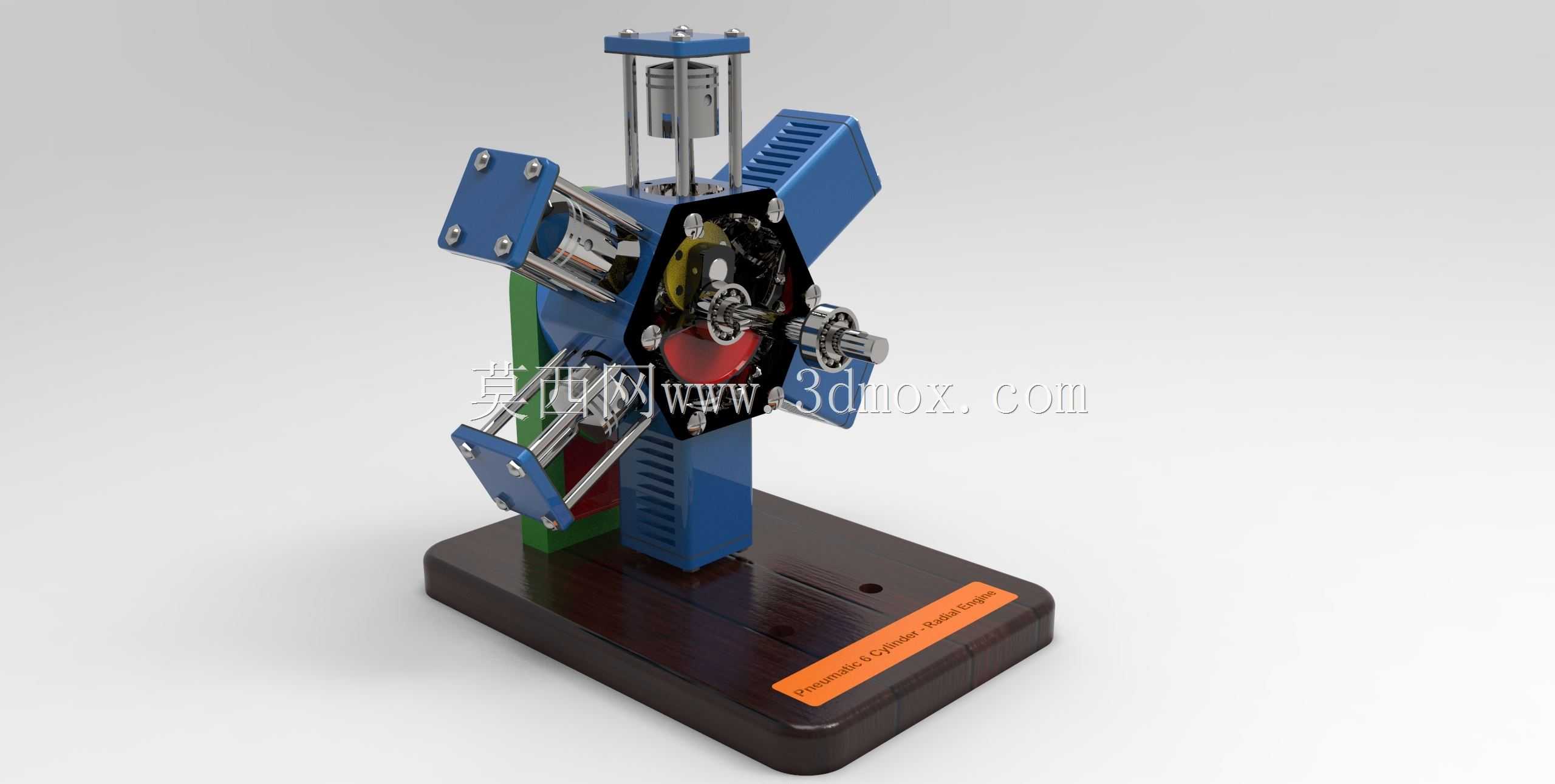

设计过程中首先要考虑的是气缸的排布角度，六个气缸沿圆周方向呈60度等夹角分布，这种排布能让每个气缸的做功冲程相互衔接，曲轴每旋转60度就有一个气缸进入做功行程，大幅降低输出轴的扭矩波动，同时径向布局让所有气缸的散热条件保持一致，不会出现直列发动机端侧气缸散热不均的问题。其次是配气结构的匹配，径向发动机的配气通道需要沿中心轴系布置，要保证每个气缸的进气、排气路径长度尽可能一致，避免不同气缸的进气压力差导致做功不均，建模时需要反复调整气道的走向，在有限的中心座体空间内完成六个气道的布局，同时保证缸体与中心座的连接密封面有足够的压紧力，避免压缩空气泄漏。

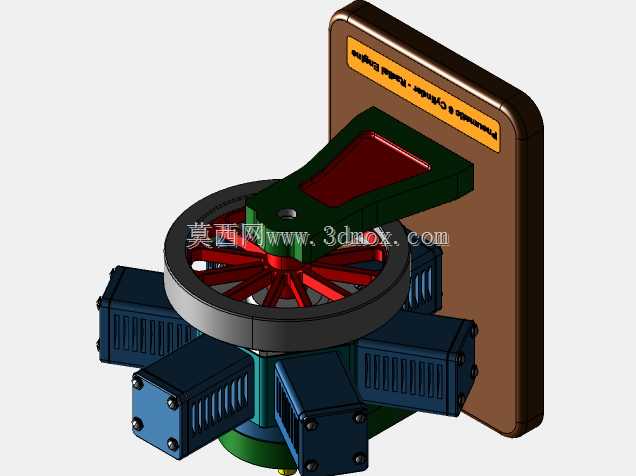

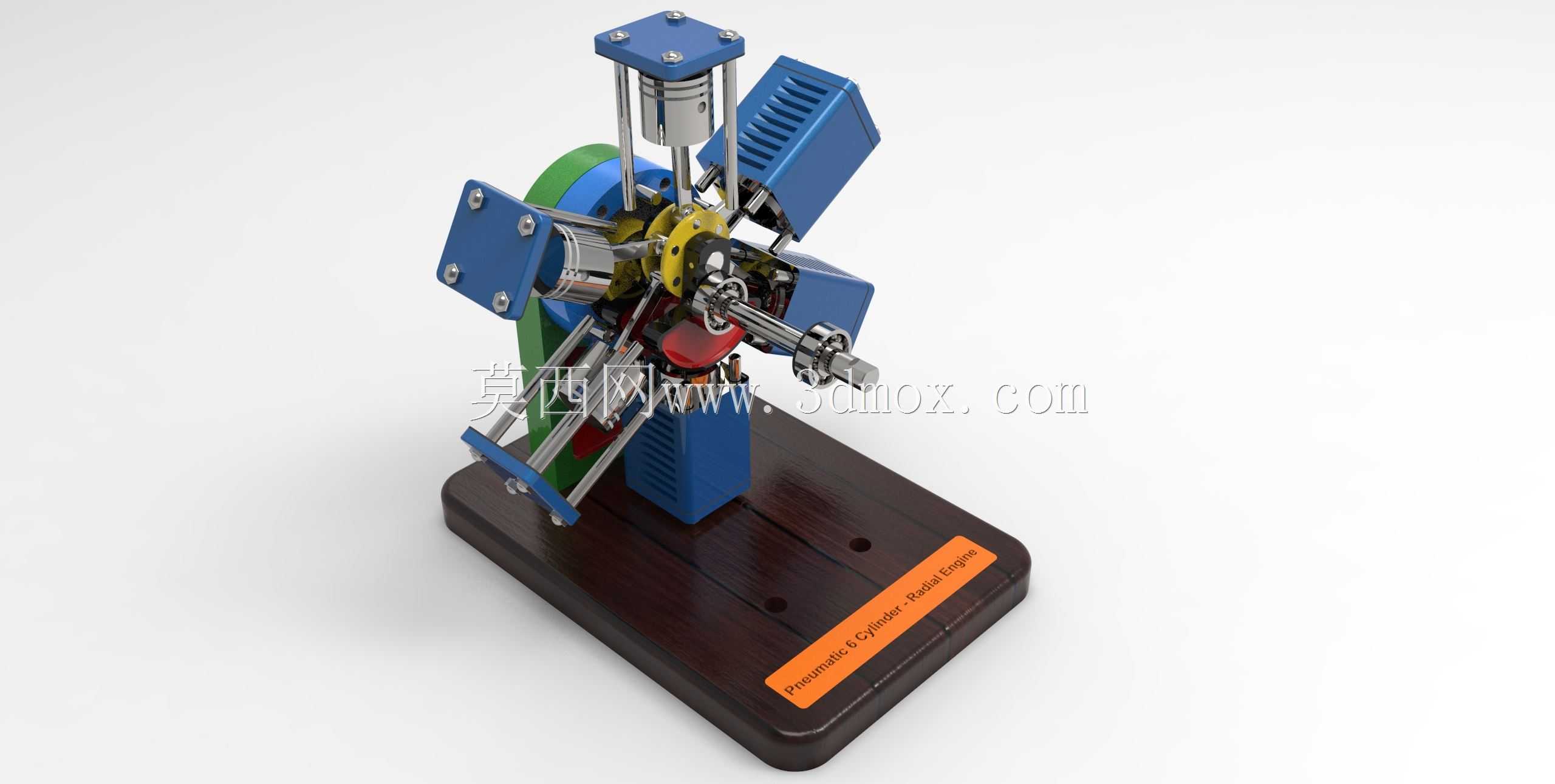

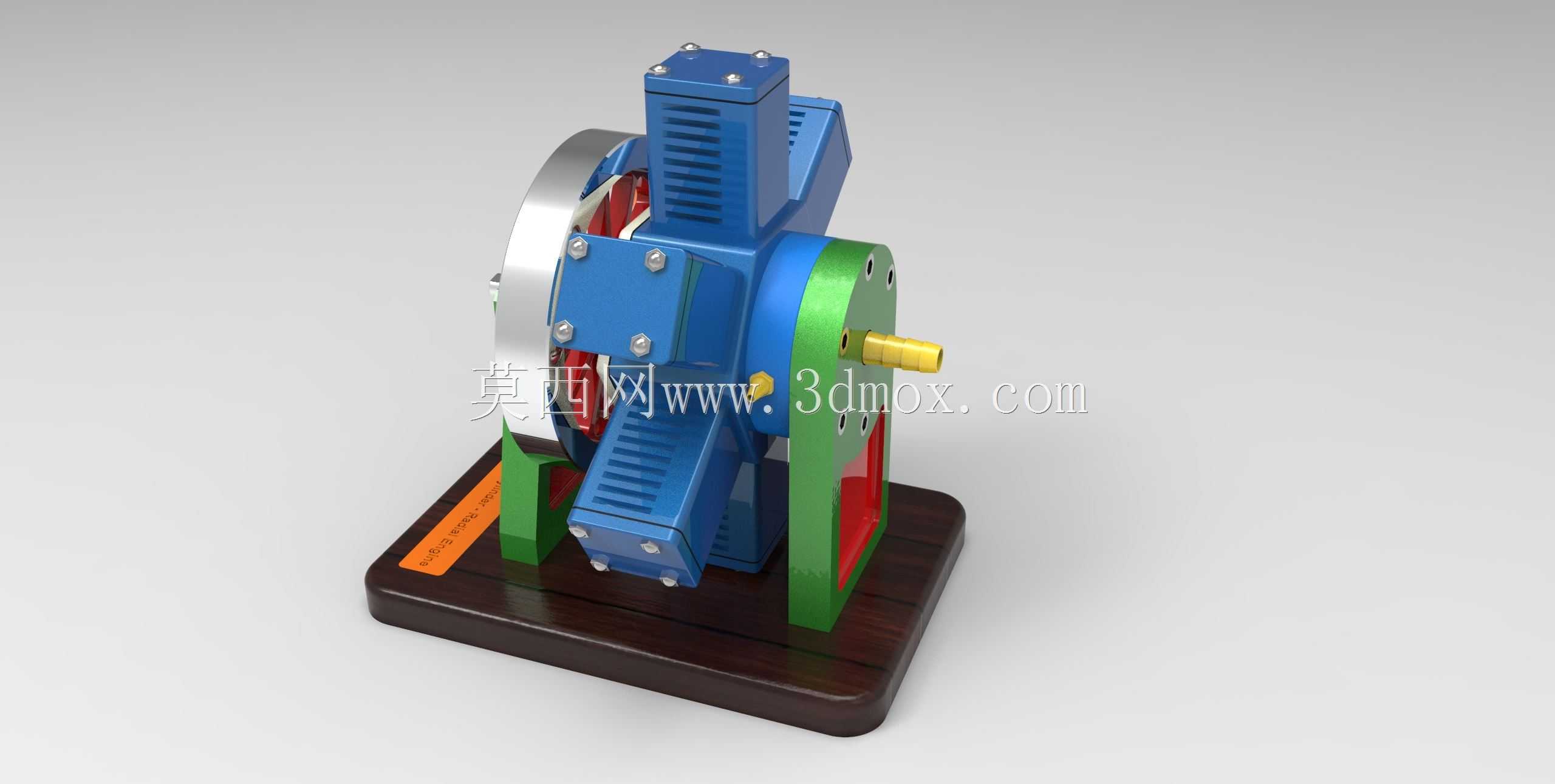

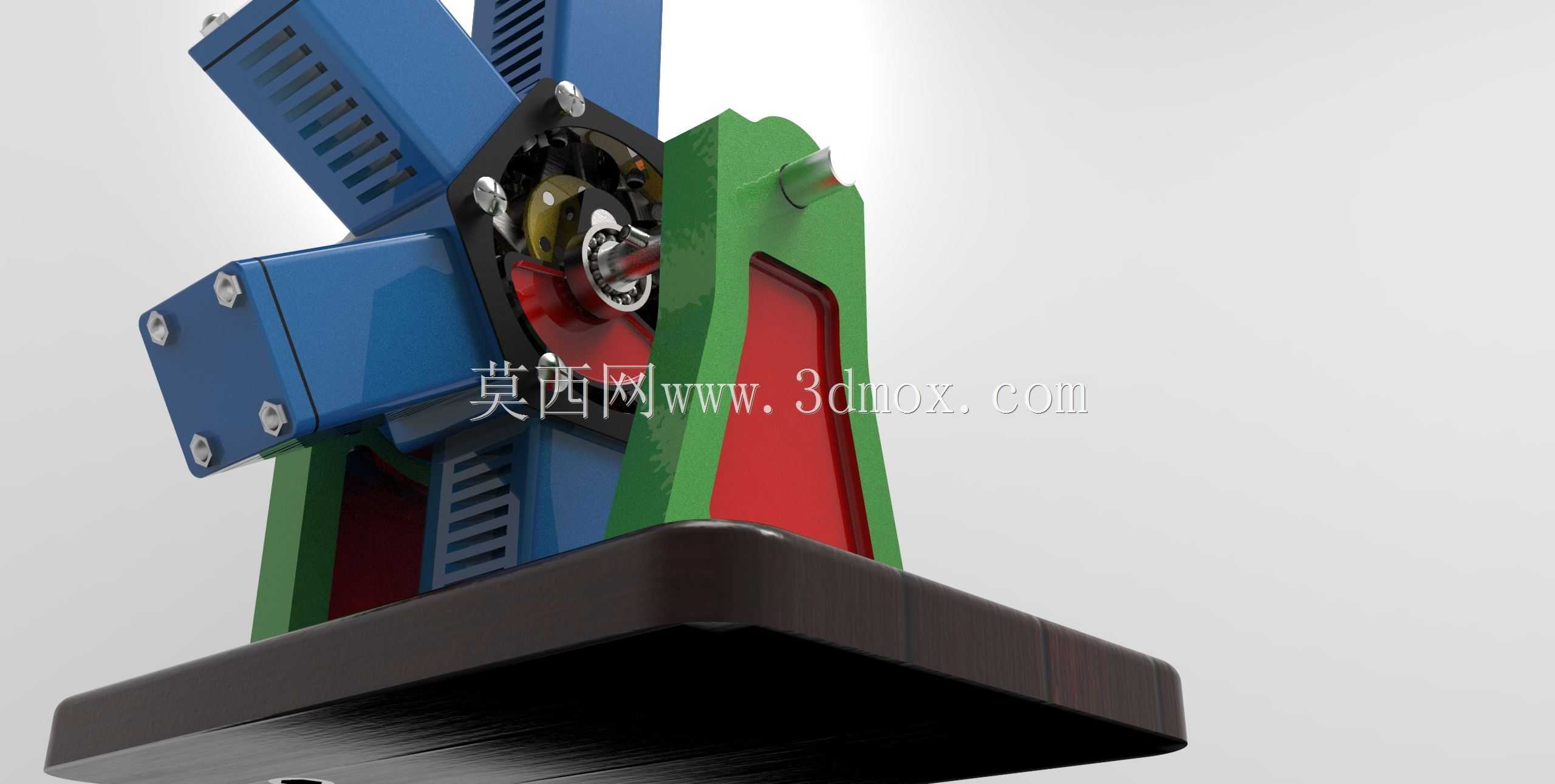

从安装边界来看，该装置整体采用立式底座支撑结构，底座为带安装孔的矩形平台，可通过螺栓直接固定在实验台架或设备安装面上，整体的径向尺寸控制在常规小型动力单元的安装范围内，轴向尺寸紧凑，不需要预留过大的端部安装空间。缸体采用模块化设计，每个气缸单元都可以单独拆卸维护，不需要拆解整个主体结构就能更换活塞密封件、清理气道积污，这种拆分式设计也降低了后期的维护成本。支架部分采用立式支撑结构，将曲轴的两个支撑轴承座集成在支架上，保证曲轴的支撑跨度合理，减少曲轴运转时的挠度变形，避免出现连杆卡滞、活塞偏磨的问题。

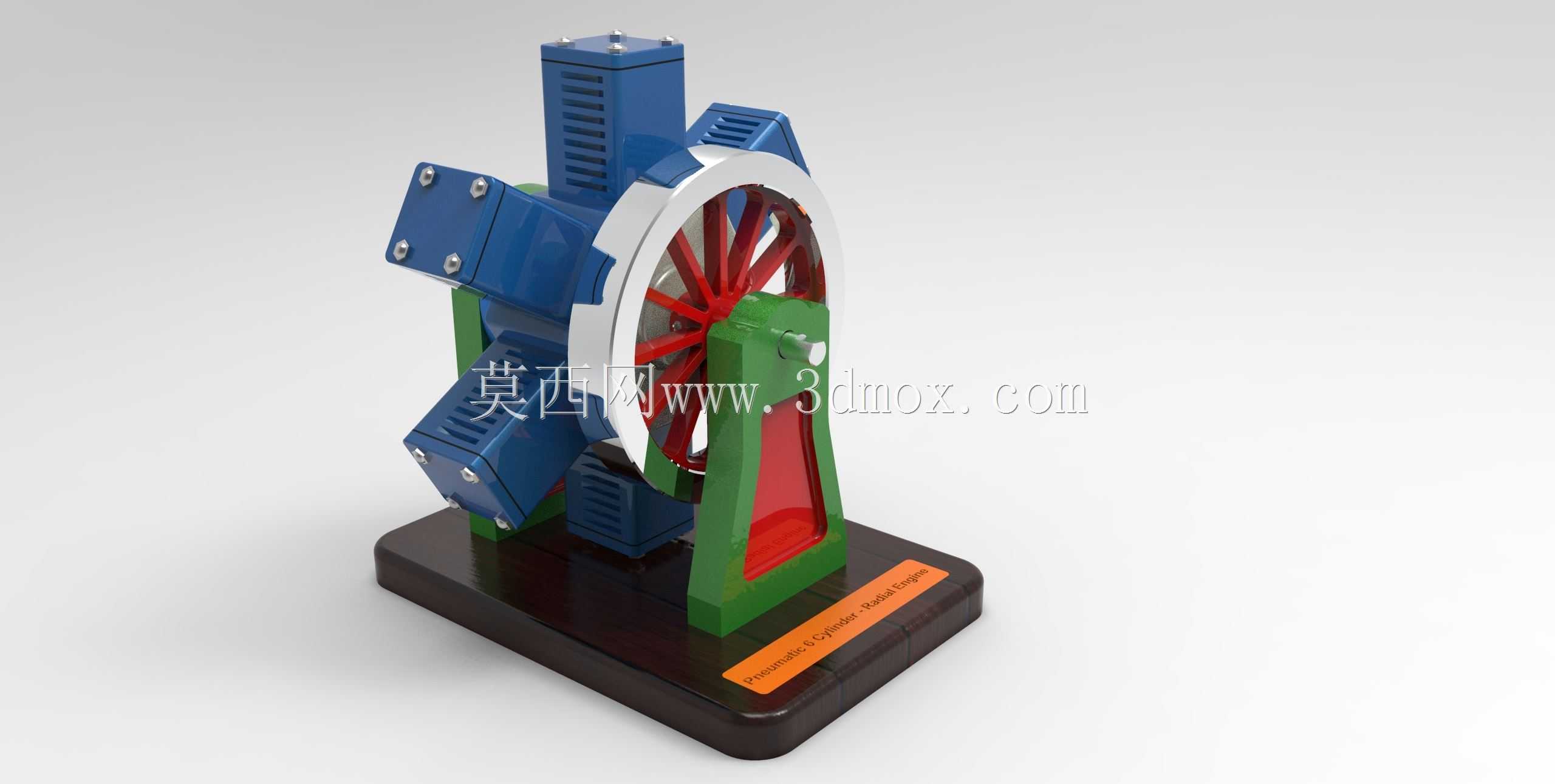

在结构细节处理上，飞轮布置在曲轴的输出端侧，依靠飞轮的转动惯量来平稳曲轴的转速波动，尤其是在低转速供气工况下，飞轮的储能作用能让装置顺利越过活塞的止点，不会出现卡顿反转的问题。每个气缸的缸体都设置了独立的散热鳍片，虽然气动装置的工作温度远低于燃油发动机，但持续的压缩空气膨胀做功还是会产生一定的温度变化，散热鳍片能保证缸体温度保持在密封件的耐受范围内，延长密封件的使用寿命。连杆与活塞、曲柄销的铰接位置都预留了润滑脂加注通道，可定期加注润滑脂减少铰接副的磨损，提升装置的整体使用寿命。

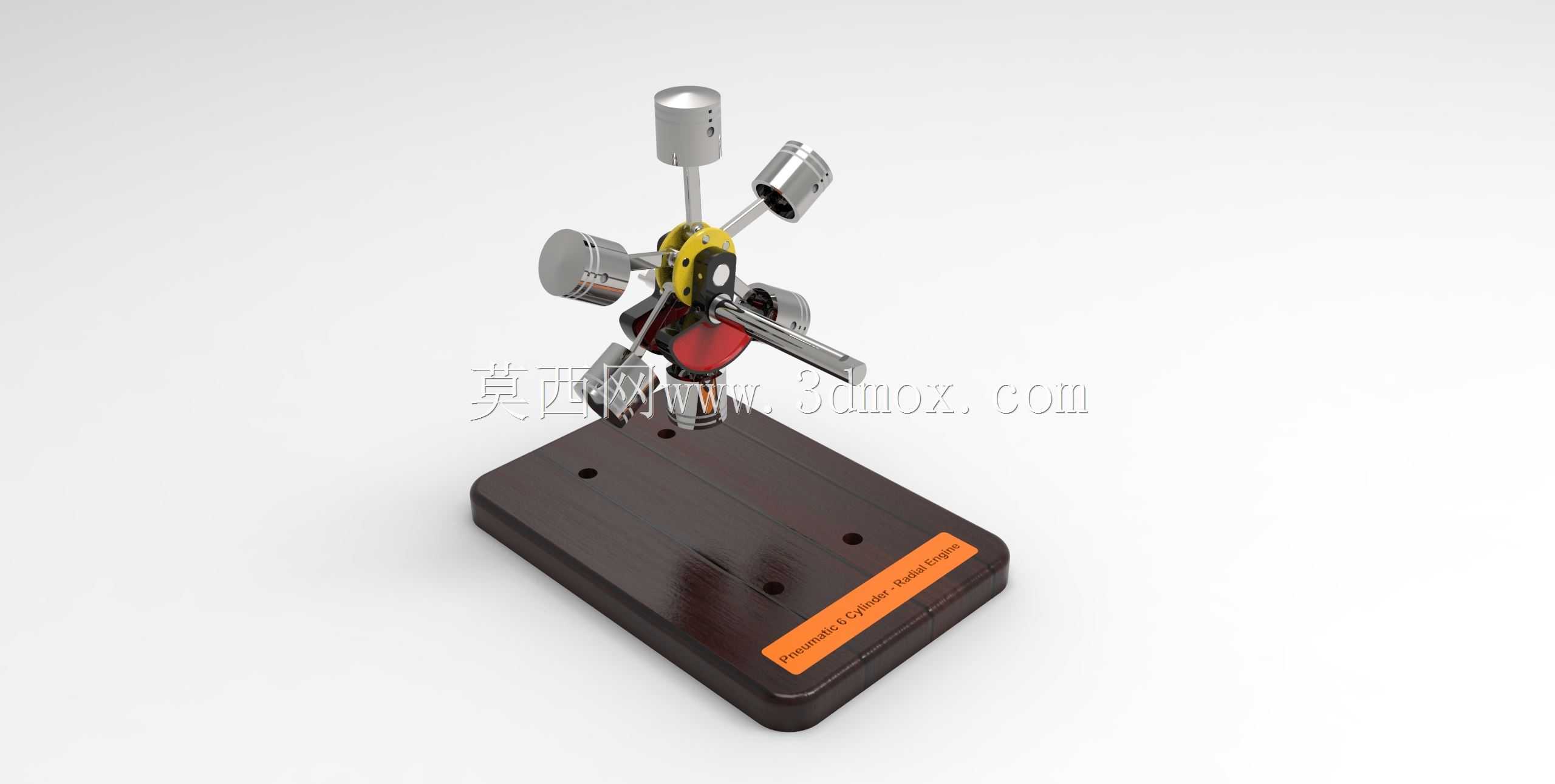

从实际应用的适配性来看，这类气动径向动力装置不需要燃油供给系统、点火系统，结构比同功率的燃油发动机简单很多，在有稳定压缩空气气源的车间、实验室场景中，可直接作为小型旋转设备的动力源，比如小型传送带驱动、教学演示模型、低压气动实验平台的动力单元，也可作为气动工具的动力端改装原型，通过调整供气压力就能灵活调整输出扭矩和转速，适配不同的负载需求。建模过程中需要重点验证曲柄连杆机构的运动干涉问题，因为六个气缸呈径向排布，连杆在运动过程中会在中心区域形成交汇，必须精确计算每个连杆的运动轨迹，保证不同气缸的连杆在运动过程中不会发生碰撞，同时还要控制活塞的行程与气缸长度的匹配，避免活塞运动到上止点时碰撞缸盖，或是运动到下止点时脱出气缸。另外中心配气盘的配合精度也直接影响装置的工作效率，配气盘与曲轴的同轴度、配气口的位置精度都需要严格控制，保证配气正时准确，让每个气缸都能在正确的相位完成进排气过程，减少压缩空气的无功损耗，提升整体的能量转换效率。
