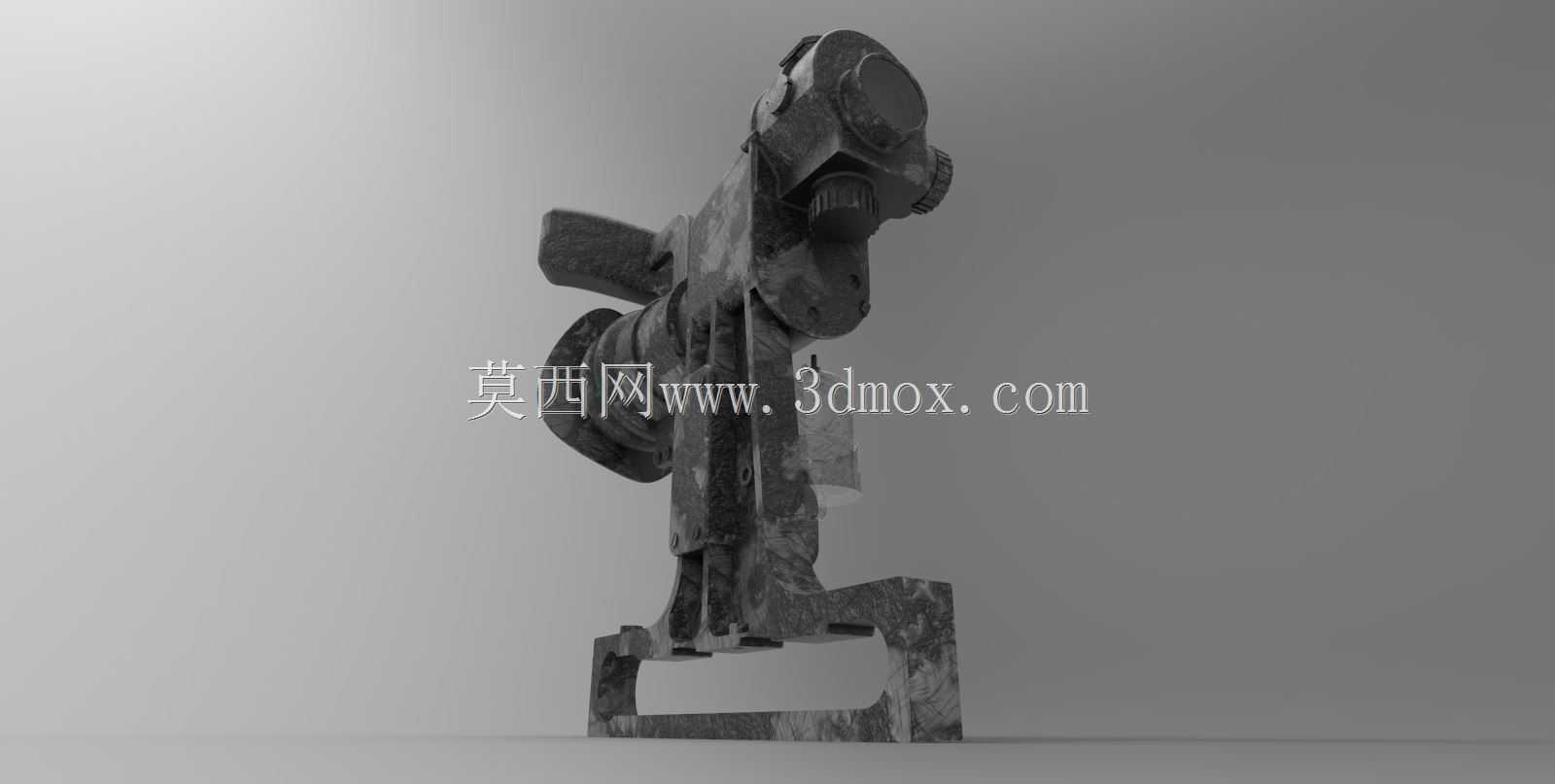

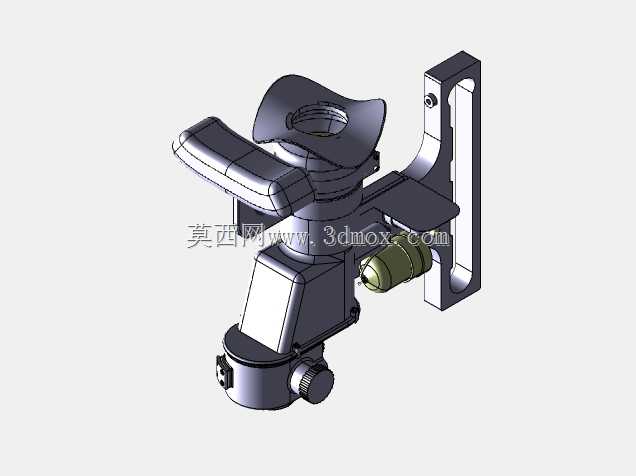

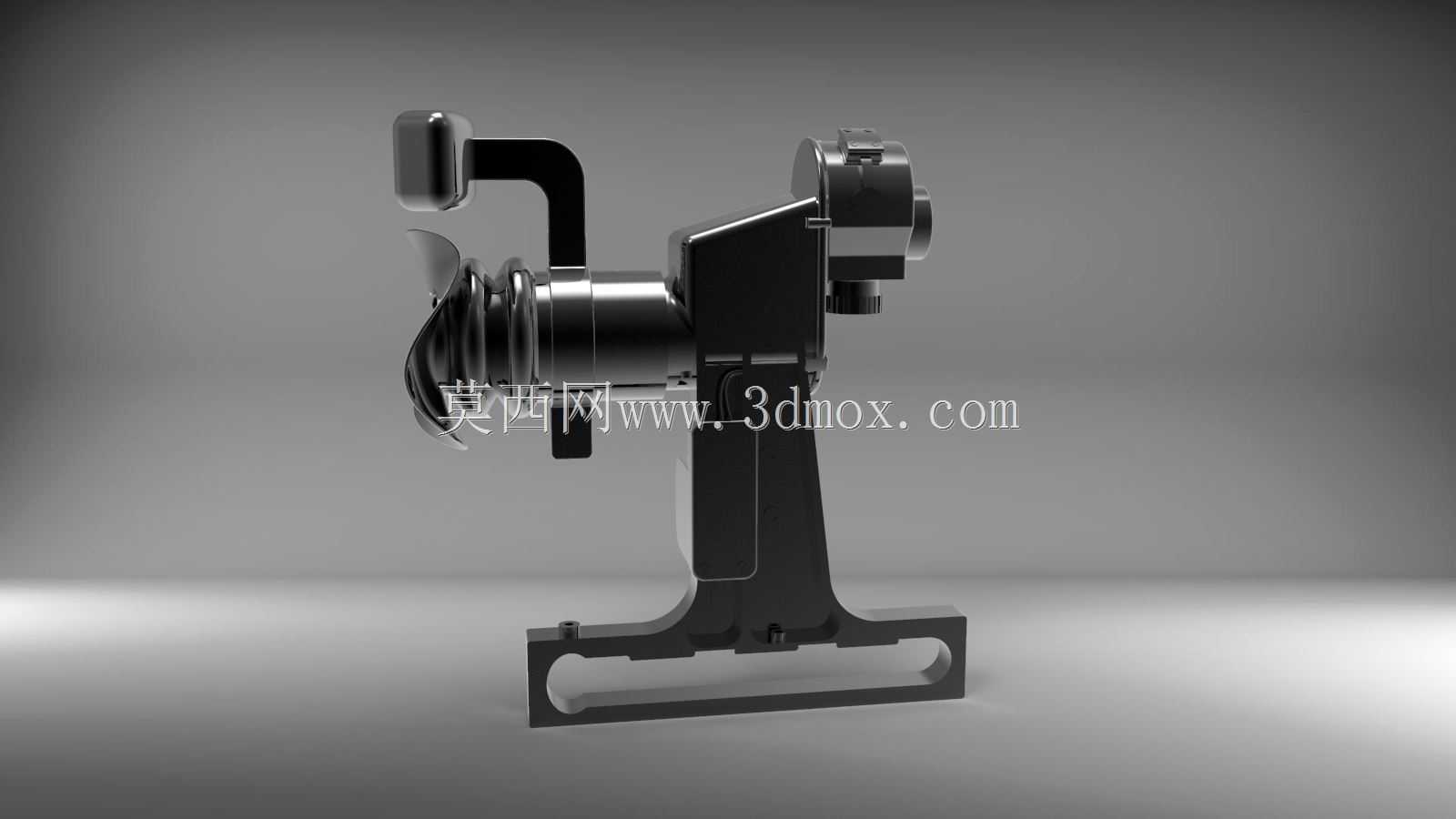

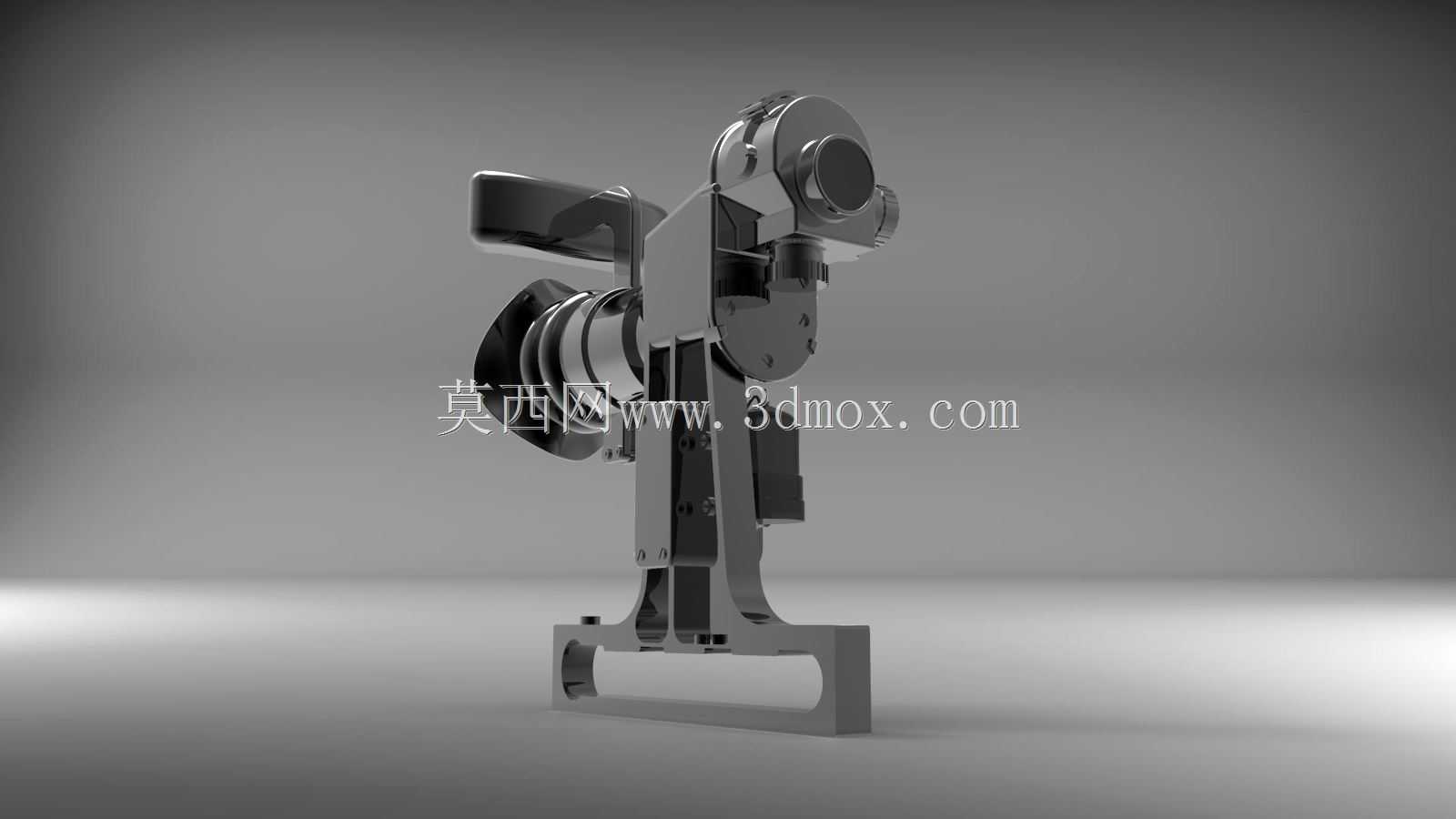

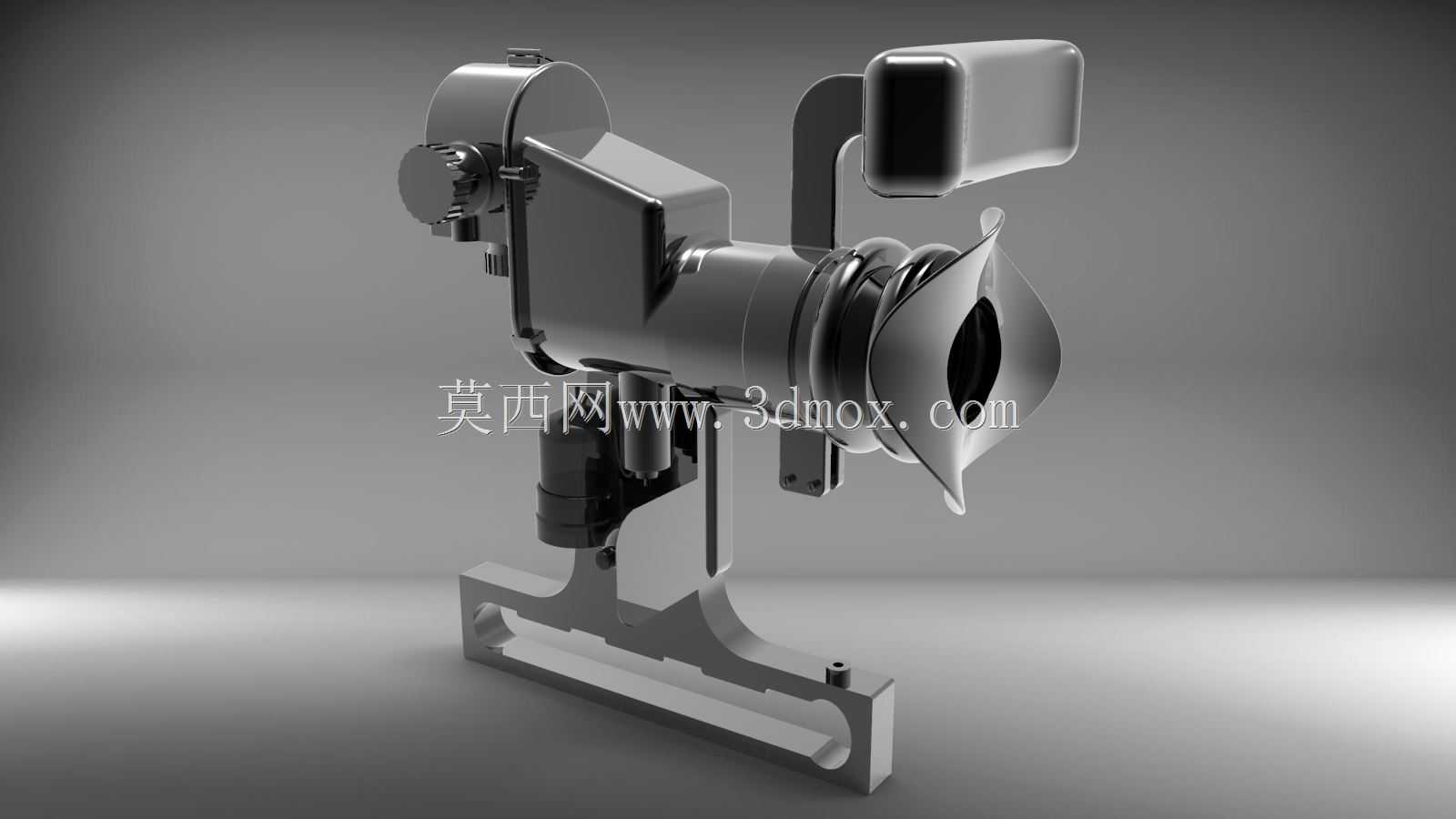

RPG7配套光学瞄准具结构设计

　　在单兵反装甲作战场景中，RPG7火箭发射器的作战效能很大程度上依赖配套观瞄装置的精度与可靠性，这款光学瞄准具正是为适配RPG7发射平台开发的核心观瞄组件，主要承担战场目标测距、弹道修正量装定、瞄准线稳定对准的核心功能，区别于机械瞄具的概略瞄准特性，该光学瞄准具可在400米有效射程内为射手提供清晰的分划标识，帮助射手快速完成对移动装甲目标、固定火力点的参数判定，大幅降低复杂环境下的瞄准误差。从结构设计逻辑来看，整个瞄准具采用模块化分层布局，最前端为物镜防护与调焦组件，中部集成了分划板照明、弹道调节旋钮机构，后端设置了适配单兵贴腮射击的软质眼罩结构，底部的安装基座采用标准燕尾槽接口，可直接与RPG7发射器筒身的瞄准具安装座快速锁紧，

　　安装过程无需额外工装，锁紧后可承受火箭发射时的后坐冲击，避免瞄准零位偏移。考虑到野战环境下的使用需求，瞄准具的壳体整体采用硬质铝合金铣削成型，外部做哑光氧化处理，既控制了整体重量，又能避免强光下的反光暴露目标，同时壳体接缝处均设置了密封胶条，可满足雨天、沙尘环境下的正常使用要求，不会因为野外恶劣环境导致内部光学镜片起雾或者进沙卡滞调节机构。在功能特性层面，该瞄准具的分划板集成了距离分划、横向提前量分划以及目标测距刻度，射手可通过目标在分划上的投影尺寸快速判定交战距离，无需额外携带测距设备，顶部的高低调节旋钮和侧方的风偏调节旋钮均采用带档位的棘爪结构，每转动一档对应固定的弹道修正量，

　　调节时的清晰反馈可让射手在戴战术手套的状态下完成盲操作，不需要目视确认旋钮位置。从安装边界尺寸来看，瞄准具整体安装后不会超出RPG7发射器筒身的最大外廓尺寸，底部安装座的定位面到瞄准镜轴线的高度经过严格匹配，适配射手使用RPG7时的常规贴腮高度，不会出现瞄准线过高需要刻意抬头的问题，眼罩的柔性结构可在射手贴腮时自动贴合眼部轮廓，既可以阻挡外部杂光进入物镜影响瞄准视野，也能在发射后坐时缓冲眼部与镜体的碰撞，避免射手受伤。设计过程中针对发射时的冲击载荷做了专门的结构强化，内部光学镜片的固定采用弹性压圈结构，可吸收后坐过程中的冲击能量，避免镜片移位或者碎裂，调节机构的传动齿轮采用小间隙配合设计，既保证调节的顺畅性，

　　又不会因为长期使用出现空回量过大导致的瞄准精度下降问题。整个瞄准具的重心经过优化，安装到发射器后不会导致筒身前部重心偏移过多，影响射手据枪的稳定性，侧面预留的附件安装位可根据作战需求加装微型红点瞄准镜或者战术照明组件，拓展不同作战场景下的使用适应性。在日常维护层面，整个瞄准具可快速分解为物镜组件、镜身主体、目镜组件、安装基座四个主要模块，野战条件下不需要专用工具即可完成擦拭保养，镜片表面镀有多层增透膜，在逆光、弱光环境下依然可以保证清晰的视野，不会出现严重的眩光问题。
