RPG7火箭助推榴弹战斗部结构三维建模

本次建模的RPG7火箭助推榴弹，是步兵班组反装甲、攻坚作战场景下的核心面打击装备，适配单兵携行、抵肩发射的作战使用需求，整套结构围绕发射适配、飞行稳定、毁伤效能三个核心维度展开设计。从实际应用场景来看，该类弹药可适配丛林、城镇、荒漠等多种复杂作战环境，既可以对轻型装甲车辆、野战工事、掩体火力点实施有效毁伤，也可针对低空低速目标实施打击，是步兵分队伴随支援的重要火力组成部分。

从结构功能特性来看，模型完整还原了弹药的分段式结构布局：头部为锥形聚能战斗部段，外部设置风帽结构优化飞行气动阻力，内部预留聚能装药、药型罩的安装腔体，战斗部与发射筒衔接位置设置定位环结构，保证弹药装填时与发射筒膛线的定位精度，确保发射初始姿态稳定；尾段为发射筒适配段，外部设置防滑握持结构，尾部设置密封端盖，平时可隔绝发射筒内部的发射药腔体，避免沙尘、水汽进入影响发射可靠性，尾翼折叠结构完全收纳于战斗部尾部的尾翼座内，发射出筒后在离心力与空气阻力作用下自动张开，为弹体飞行提供稳定力矩，保证弹着点精度。

设计过程中首先梳理了单兵携行与发射的人机工程边界：弹体整体重心设置在距尾部约三分之一总长度位置，匹配抵肩发射时的握持配重，降低长时间携行的疲劳感；弹体最大外径控制在与发射筒内径匹配的公差范围内，保证装填顺畅无卡滞，同时兼顾密封闭气需求，避免发射时火药燃气泄漏影响初速。战斗部锥形段的锥角经过气动优化，既保证超音速飞行时的阻力特性，也为聚能射流的形成预留合理的结构空间，风帽尖端的触发引信安装位设置了定位台阶，保证引信装配后与弹体同轴度误差控制在合理范围内，避免触发精度偏差。

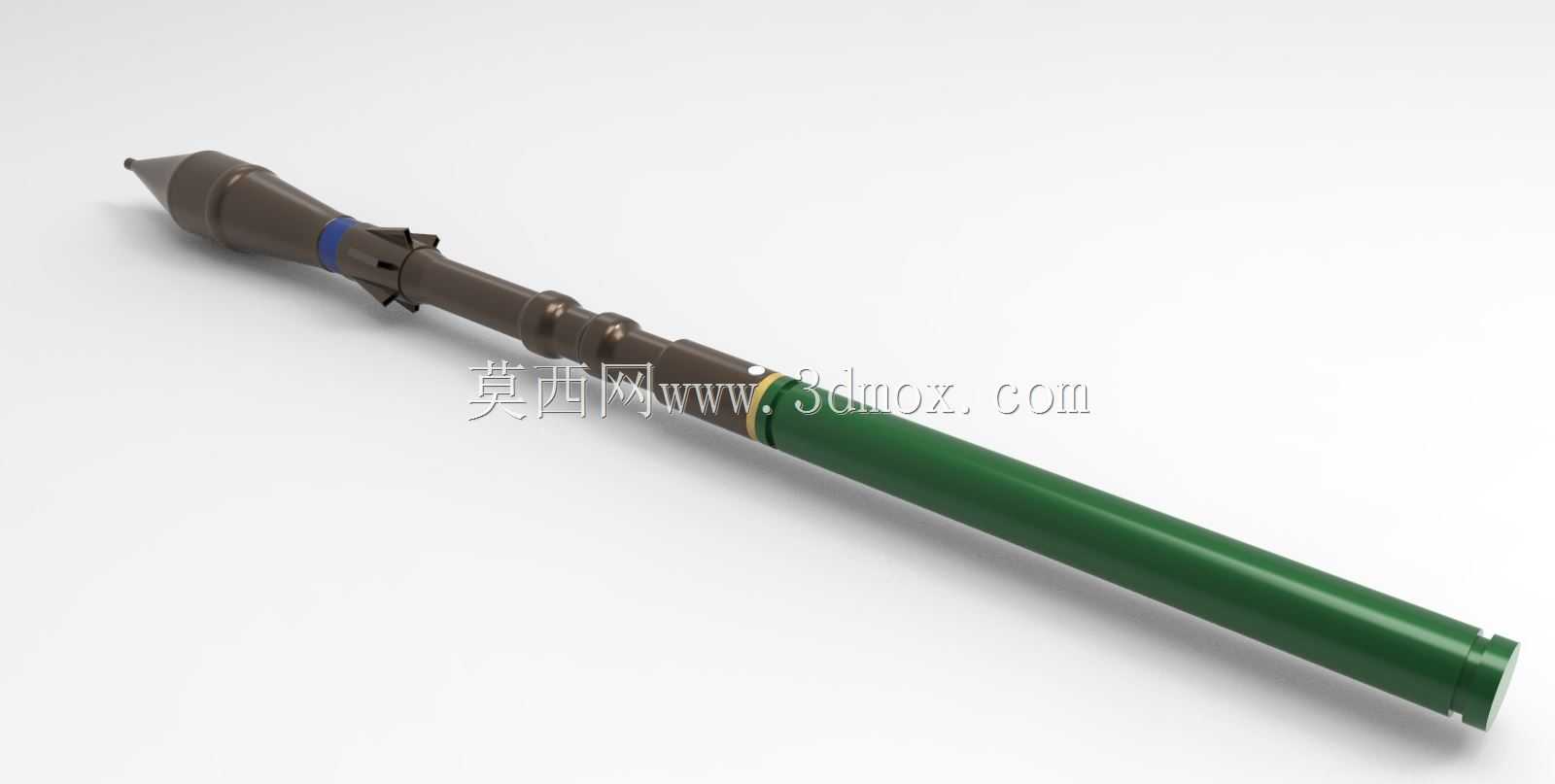

结构细节上，战斗部与发射筒衔接位置的蓝色定位环采用耐磨材质设计，反复装填时可降低弹体与筒口的磨损，延长装备使用寿命；弹体中部的金色标识环用于区分弹药类型，方便作战人员快速识别弹种，适配不同打击目标的弹药选择需求；发射筒外覆的绿色隔热层结构，既可以避免连续发射时筒身高温烫伤操作人员，也可在低温环境下降低握持的不适感，同时表层的防滑纹理可保证戴战术手套操作时的握持摩擦力，避免湿滑环境下操枪不稳。

建模过程中对各部件的装配边界做了完整还原：尾翼张开后的最大外径小于筒口内径，保证出筒过程无干涉；尾翼座与战斗部尾部采用螺纹连接结构，装配后同轴度满足飞行动平衡要求，避免弹体出筒后出现偏航；发射筒内部的发射药燃烧室、点火具安装位均做了腔体还原，可用于后续发射内弹道仿真分析的模型基础；战斗部内部的聚能装药腔、传爆序列安装通道均按照实际结构比例建模，可用于毁伤效能仿真的结构验证。

从实际使用的适配性来看，该弹体结构完全兼容现役RPG7系列发射筒，不需要对发射装置做任何改装即可直接使用，弹体总长度控制在单兵携行的合理范围内，可装入标准弹药携行具，不会影响步兵的战术动作；各连接部位均设置了密封结构，满足淋雨、沙尘环境下的储存使用要求，勤务性较好。建模时对所有配合面的公差带做了虚拟匹配验证，保证各可拆卸部件的装配间隙符合军工产品的装配要求，既不会出现间隙过大导致的结构松动，也不会因为过盈量过大导致拆装困难。
