适配GoPro相机的三轴增稳云台结构

这套三轴云台结构是专门针对GoPro系列运动相机开发的挂载增稳部件，最早的设计需求来自多旋翼航拍作业场景——早期航拍作业里，运动相机直接硬连接在无人机机架上，机架的电机振动、飞行过程中的姿态倾斜、风阻带来的小幅抖动都会直接传递到相机端，拍出来的画面会出现高频果冻效应、倾斜偏移，根本达不到商用航拍的画面要求，这套结构就是为了解决这个痛点做的迭代版本。

从实际使用场景来看，它不只是能装在多旋翼无人机上，也可以适配手持稳定杆、车载运动相机支架、第一视角运动拍摄的头盔挂载等场景，核心作用就是在载体出现姿态变化、高频振动的时候，通过三个正交轴向的转动调节，始终让相机保持水平的拍摄朝向，同时过滤掉载体传递过来的高频振动，保证拍摄画面的平稳清晰。

设计过程中最先考虑的是非平衡状态下的静力矩匹配，三个转动轴分别对应航向、俯仰、横滚三个自由度，每个轴的转动部件都做了重心配平，把相机安装到位之后，整个转动部分的重心刚好落在三个轴的交汇点上，这样即使驱动电机处于断电状态，相机也不会因为重心偏移出现自行转动的情况，能大幅降低驱动电机的保持力矩需求，减少电机工作时的发热和功耗。

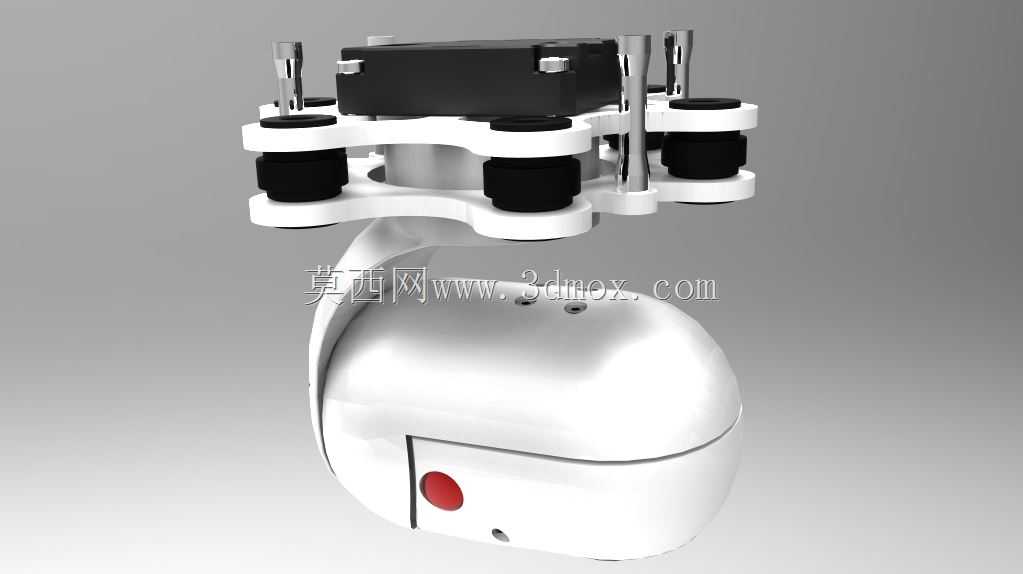

结构的上层是安装对接部分，做了四个带减震胶圈的连接柱，对接面是标准的平面安装位，可以直接和无人机的云台挂板、手持支架的安装法兰对接，四个减震胶圈采用硬度40度的硅橡胶材质，能过滤掉90%以上来自载体的200Hz以上高频振动，避免振动直接传递到云台的转动主体上。上层的横滚轴支架采用一体化的弯折铝合金结构，相比拼接式的支架，整体刚性更好，不会因为飞行中的风阻出现支架形变，导致云台转动卡滞或者精度下降。

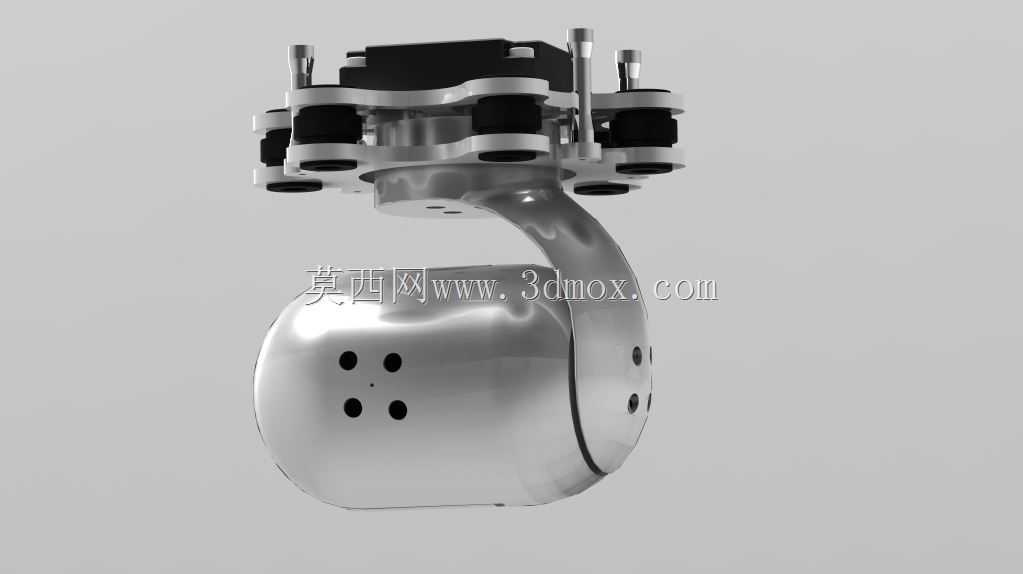

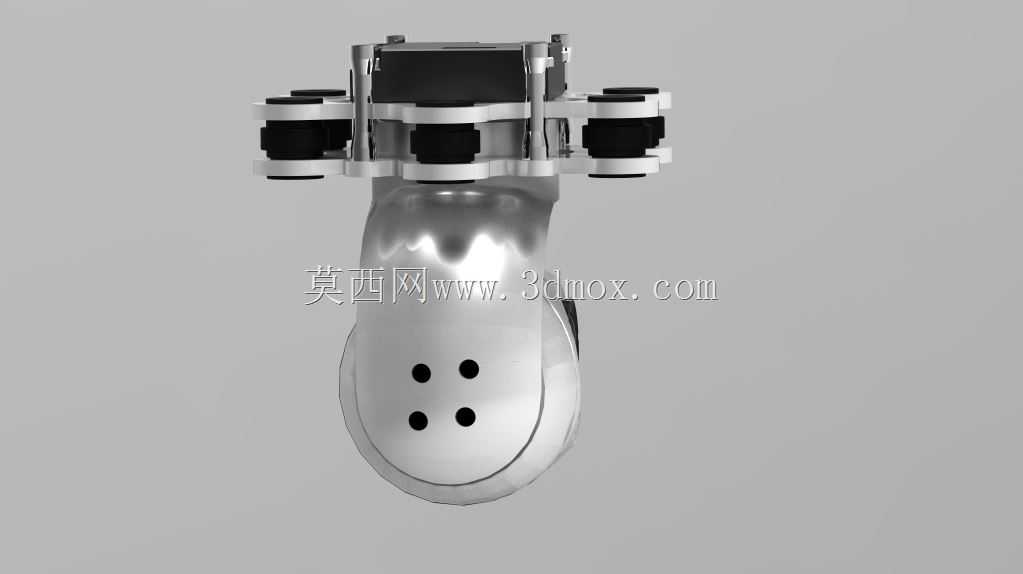

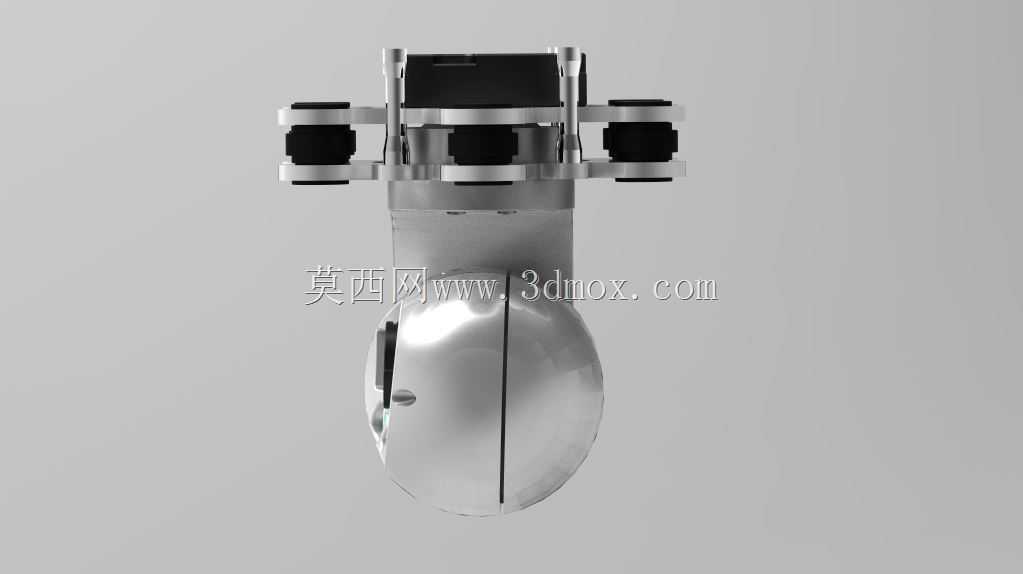

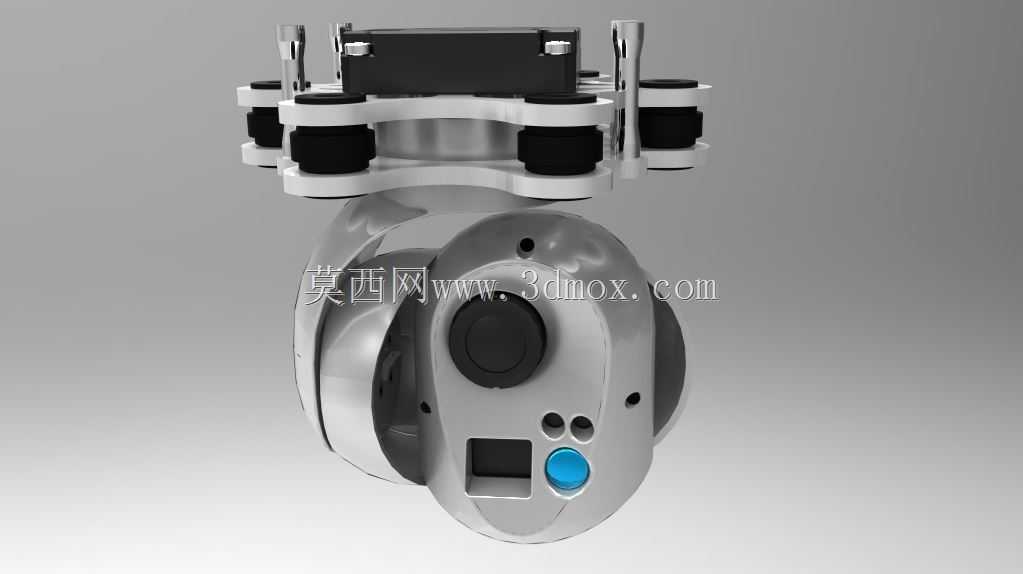

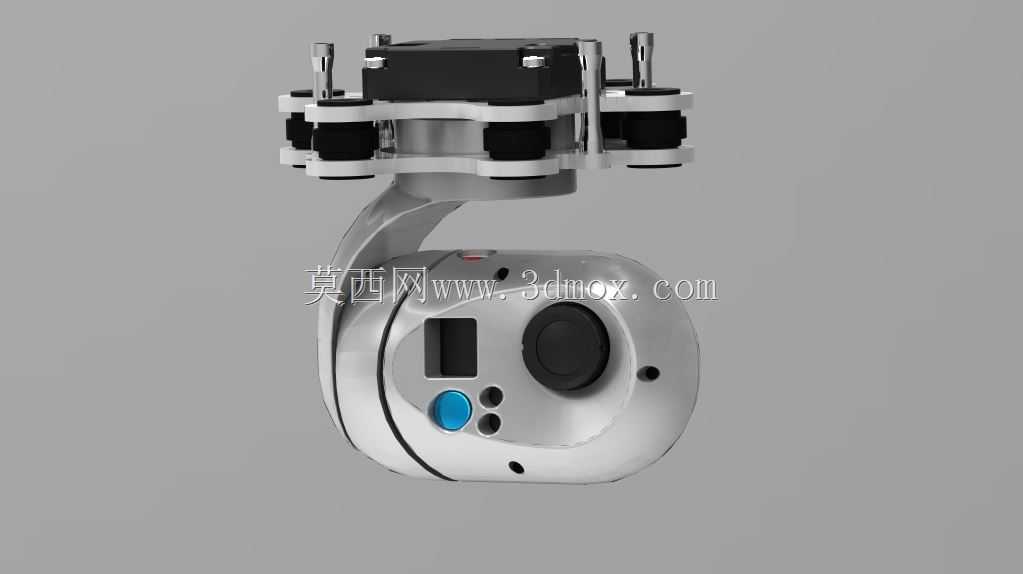

中间的连接臂采用弧形的轻量化设计，在保证结构强度的前提下，尽可能削减了非受力区域的材料厚度，整体转动部分的重量控制得很低，不会给载体带来过多的负载负担。下层的相机仓是完全贴合GoPro相机的外形轮廓做的，预留了相机的镜头开孔、状态显示屏观察窗、正面拍摄按键的操作位，还有侧边的数据接口避让空间，相机装进去之后不需要额外做固定绑带，靠仓体的定位卡扣就能把相机牢牢固定，不会在云台转动过程中出现相机移位的情况。

三个转动轴的转动副都采用了微型深沟球轴承作为转动支撑，相比轴套直接摩擦的结构，转动阻尼更均匀，没有卡顿虚位，长时间使用也不会因为磨损出现间隙变大的问题。每个轴的驱动端都预留了标准的舵机或者无刷云台电机安装位，安装孔位是通用的云台电机标准孔距，可以直接适配市面上主流的2204、2805规格的云台无刷电机，不需要额外做转接件。

安装边界方面，整套结构整体高度控制在110mm左右，最大宽度95mm，上层安装板的孔距是标准的30.5mm*30.5mm方形孔位，和绝大多数航拍无人机的云台安装位完全匹配；下层相机仓的内部尺寸刚好适配GoPro Hero3到Hero7系列的标准尺寸运动相机，不需要额外调整仓体结构就能直接装卡。在转动范围上，航向轴可以实现360度连续转动，俯仰轴可以实现向上90度、向下45度的转动角度，横滚轴可以实现左右各45度的纠偏角度，完全覆盖航拍过程中需要的所有拍摄角度，不会出现结构干涉导致的转动限位问题。

在细节设计上，所有的走线都预留了内部穿线孔位，电机的连接线可以顺着连接臂的内部空腔走到上层的控制板安装位，不会有明线外露，避免云台转动过程中出现线材缠绕、拉扯的问题，也能减少风阻对云台转动的影响。所有结构件的棱角位置都做了R2的圆角处理，不会有尖锐的边角，安装调试的时候不会划伤操作人员，也避免飞行过程中磕碰导致结构件崩裂。

实际测试的时候，这套结构在多旋翼无人机上挂载，飞行速度达到15m/s的时候，风阻带来的负载不会导致云台出现姿态偏移，增稳效果完全满足1080P60帧视频的拍摄要求，不会出现明显的画面抖动；装在手持支架上做步行拍摄的时候，走路带来的上下起伏振动也能被有效过滤，画面平稳度能达到商用拍摄的要求。相比市面上的通用云台结构，这套结构专门针对GoPro相机做了外形适配，整体体积更紧凑，重量更轻，不会出现通用云台装GoPro时体积冗余过大、重心配平困难的问题。
