无人机双摄二轴稳定云台结构设计

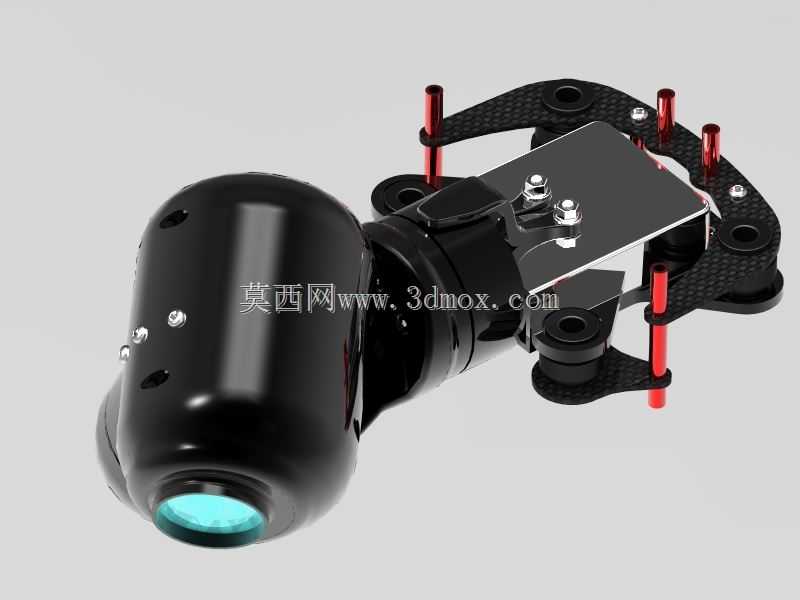

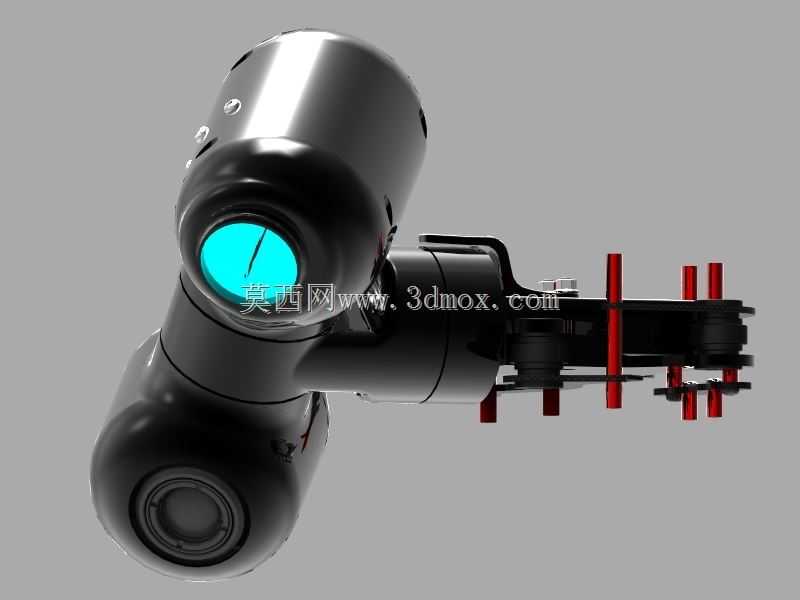

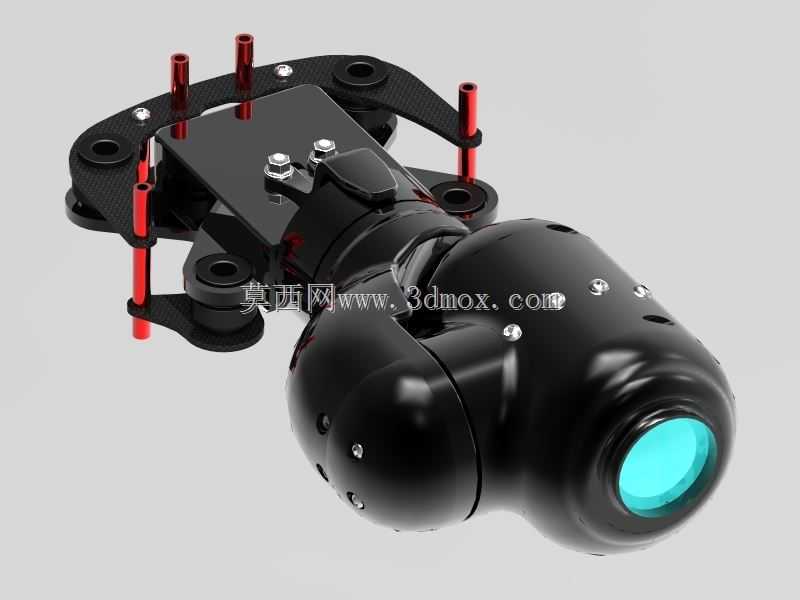

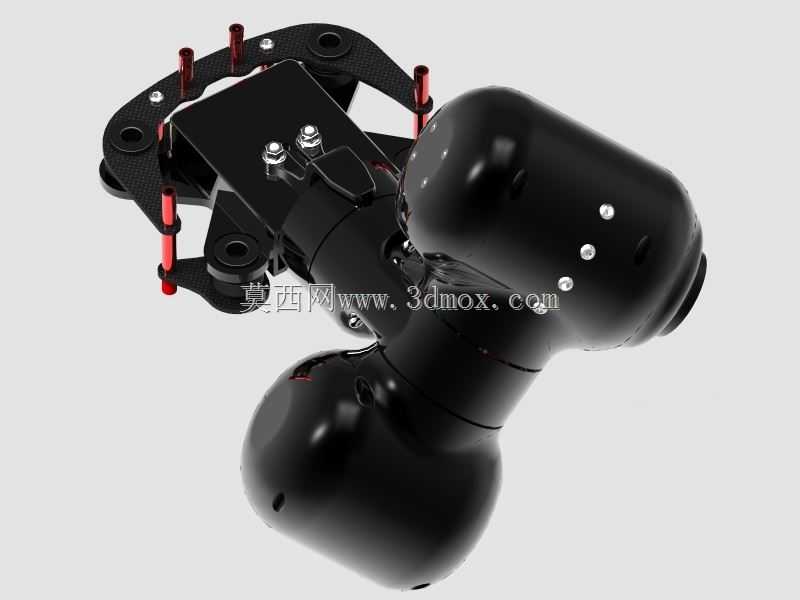

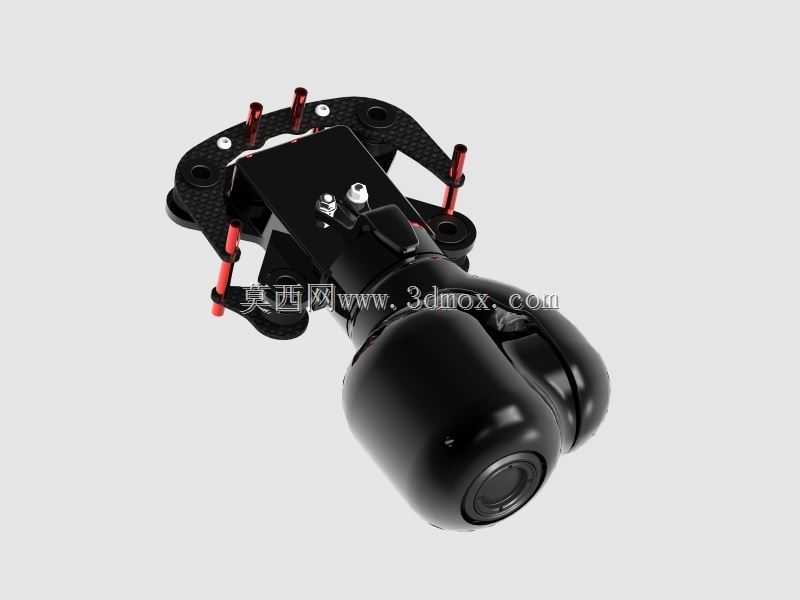

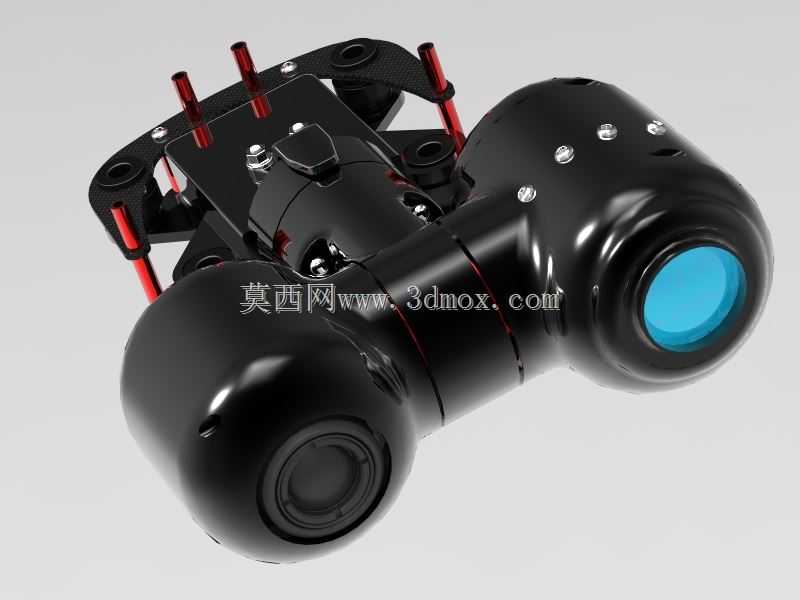

　　这套双摄二轴万向节结构，是专为小型多旋翼无人机机载光电探测场景开发的挂载组件，核心适配低空巡检、搜救探查、安防侦察类作业需求，解决单载荷无人机无法同时兼顾可见光变焦观测与热感探测的痛点。从结构布局来看，整套组件采用横置双舱并行设计，两个独立的相机舱体分别布置在俯仰轴的两端，一侧搭载27倍变焦可见光摄像头，负责远距离目标的细节捕捉、变焦追踪作业，另一侧搭载Flir Vue系列热像仪，可在弱光、烟雾、植被遮挡等复杂环境下完成热源探测、目标识别工作，两个舱体独立密封，各自集成预编程的增稳控制模块，支持单独拆卸更换，也可独立通电工作，实现真正的即插即用挂载，无需额外调整飞控参数即可快速完成载荷切换。

　　在功能设计上，该万向节采用二轴稳定架构，可实现俯仰、横滚两个维度的姿态实时修正，通过内置的IMU模块实时采集机身姿态扰动数据，配合无刷电机完成反向补偿，抵消无人机飞行过程中产生的机身抖动、气流扰动带来的画面偏移，保证两个摄像头输出画面的稳定性，避免画面果冻效应、偏移模糊问题。不同于常规单轴或三轴云台的设计，这套结构刻意简化了航向轴的独立驱动，依托无人机自身的航向旋转完成视角转向，在保证核心增稳需求的前提下，大幅压缩了整体结构重量与体积，降低了挂载对无人机起飞重量、续航时间的占用，适配起飞重量在5kg以内的小型多旋翼无人机平台。

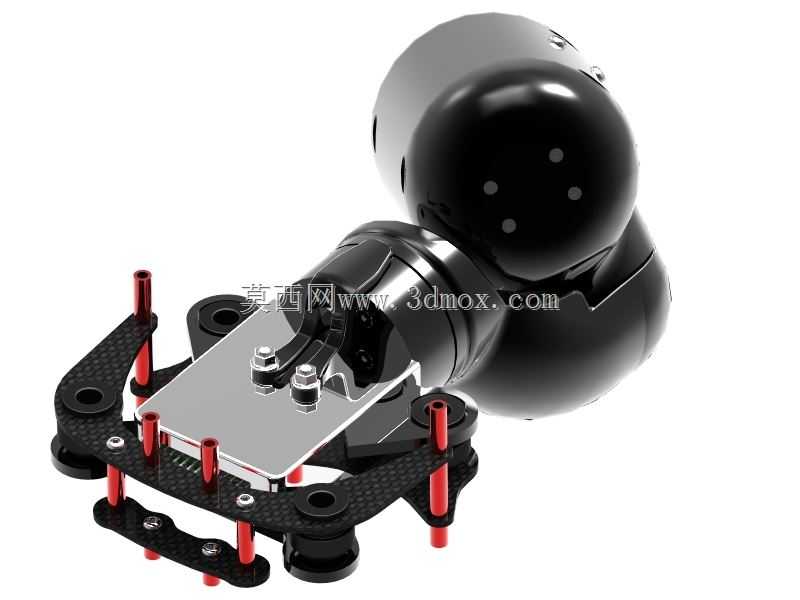

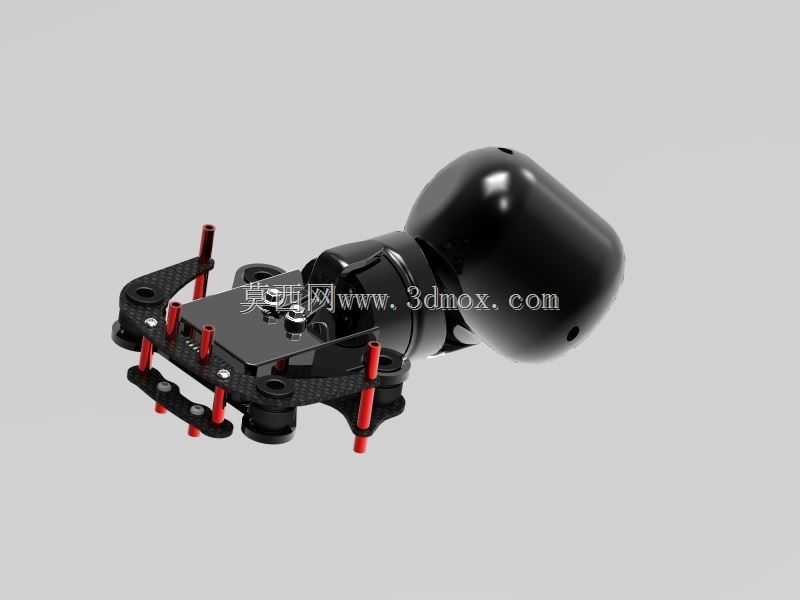

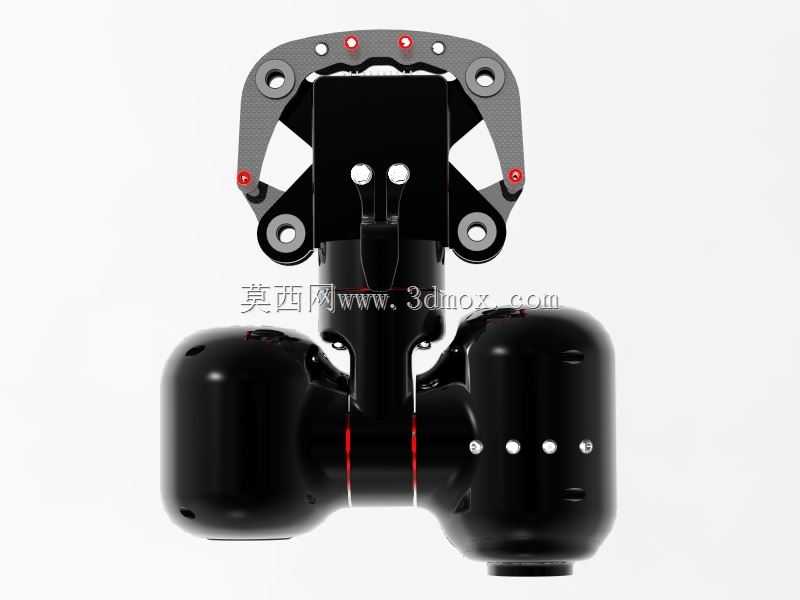

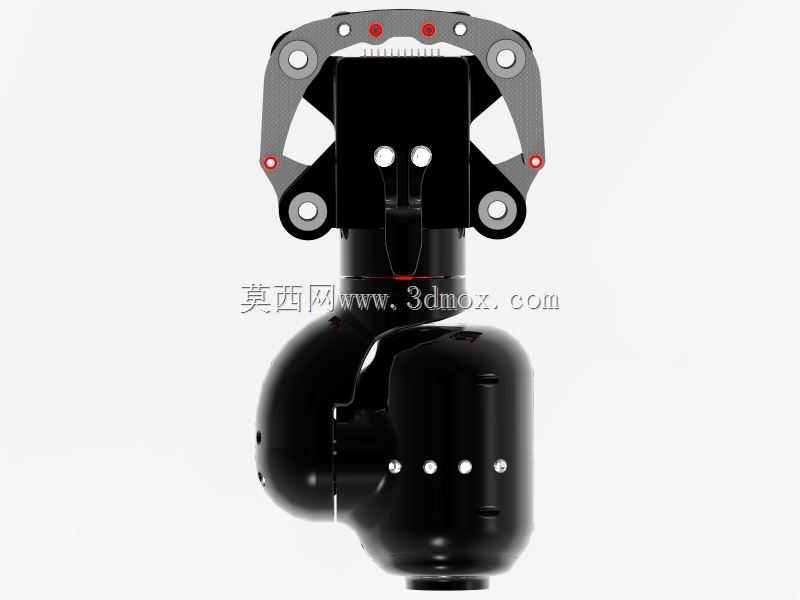

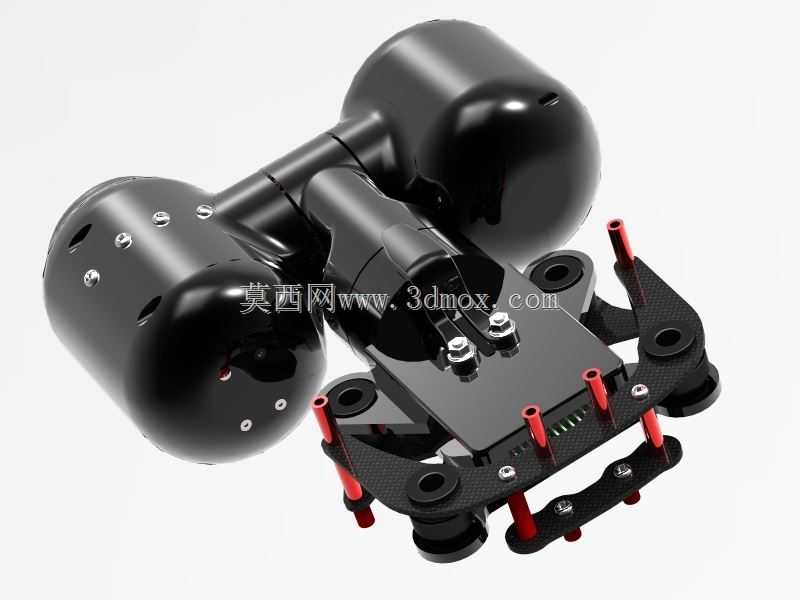

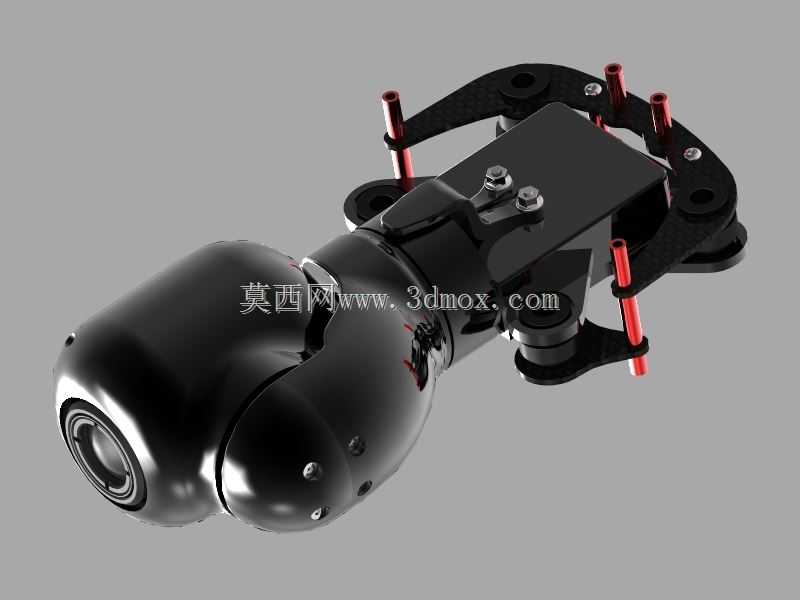

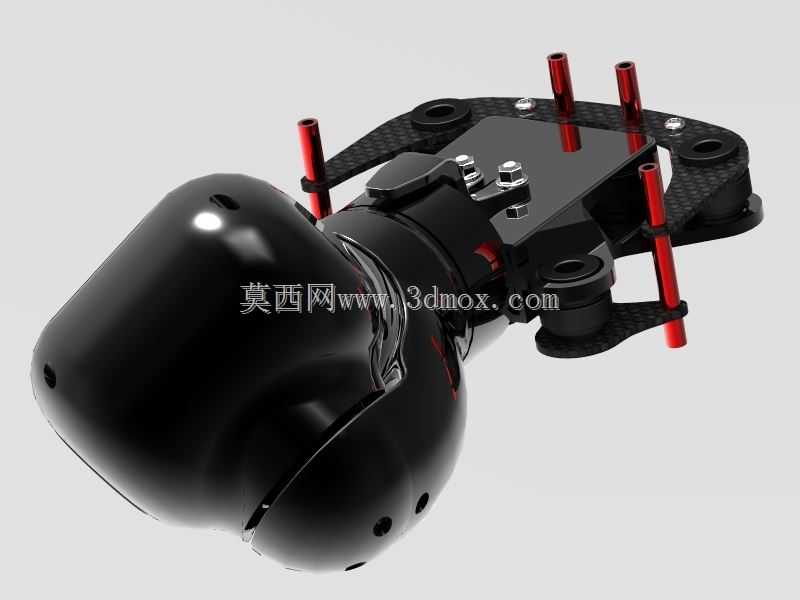

　　从安装边界来看，整套组件顶部采用标准化的快拆挂载板设计，挂载板上预留了4组对称布置的减震球安装柱，安装孔位间距匹配主流小型无人机的通用挂载接口，可直接通过减震球与无人机机身挂载点连接，进一步过滤机身高频振动传递到云台的路径。整体横向安装宽度控制在120mm以内，纵向深度不超过90mm，不含相机的裸架重量控制在180g以内，安装后突出机身底部的高度不超过75mm，不会遮挡无人机下方的避障传感器视野，也不会在飞行过程中与无人机起落架产生运动干涉。俯仰轴的转动角度范围覆盖-120°到+45°，可满足垂直向下俯拍、水平前视以及小角度仰拍的作业视角需求，转动过程中两侧相机舱体不会与顶部挂载支架产生碰撞，走线全部从轴体内部中空通道穿过，避免线材外露在转动过程中产生拉扯、磨损问题。

　　设计过程中充分考虑了户外作业的环境适应性，相机舱体采用一体化密封结构，接缝处预留密封胶圈安装槽，可实现IP54级别的防尘防水能力，应对小雨、扬尘天气下的作业需求。舱体外壳采用高强度工程塑料注塑成型，表面做哑光黑消光处理，避免飞行过程中外壳反光对摄像头成像产生干扰，同时降低整体结构重量。轴系部分采用高精度微型轴承支撑，转动间隙控制在0.02mm以内，保证增稳过程中无虚位、无卡顿，配合内置的控制算法，可实现0.01°级别的姿态控制精度，保证变焦到最大倍率时画面依然保持稳定。两个相机舱的供电与信号传输采用独立的接插件，一路接插件负责可见光摄像头的视频信号传输与变焦控制，另一路负责热像仪的视频信号输出，接插件全部采用带锁扣的微型航空插头，避免飞行过程中震动导致接插件松脱，同时支持快速插拔，方便地面作业时快速更换不同规格的相机载荷。

　　在结构强度校核阶段，针对无人机起降、机动飞行过程中产生的冲击载荷，对挂载支架、轴系连接部位做了加厚处理，挂载板采用碳纤维复合材料加工，在保证强度的前提下进一步降低重量，可承受最大15g的冲击载荷，不会出现结构变形、断裂问题。整套结构的重心经过严格配平，俯仰轴的转动中心与两个相机舱的整体重心完全重合，降低增稳电机的工作负载，减少电机发热，延长连续工作时间，常温环境下连续工作2小时电机表面温度不超过45℃，不会出现过热保护停机问题。目前该结构已经完成多轮地面振动测试与空中飞行试验，在四级风环境下飞行作业时，画面稳定度满足行业级航拍、巡检作业的成像要求，双载荷并行工作时无电磁干扰问题，可见光与热成像画面同步延迟控制在20ms以内，可满足双画面融合观测的使用需求。
