车辆前端管状防护杠结构设计方案

在商用车、特种作业车辆以及越野改装车辆的前端防护体系中，这类管状防护杠是兼顾被动防护与车身拓展功能的核心构件，日常作业场景里，它首先承担低速碰撞下的能量缓冲作用——当车辆在厂区、矿区等狭窄作业区域挪车时，不可避免会碰到堆放的建材、临时围挡或是其他作业设备，管状结构通过自身的塑性变形吸收碰撞动能，避免直接撞击车身前脸覆盖件、散热器总成这类维修成本较高的部件，不少野外作业的车辆还会依托这类防护杠的管架结构加装辅助探照灯、外置天线、脱困绞盘导绳口等附加装置，不用额外在车身蒙皮上打孔做安装位，减少车身锈蚀的风险点。

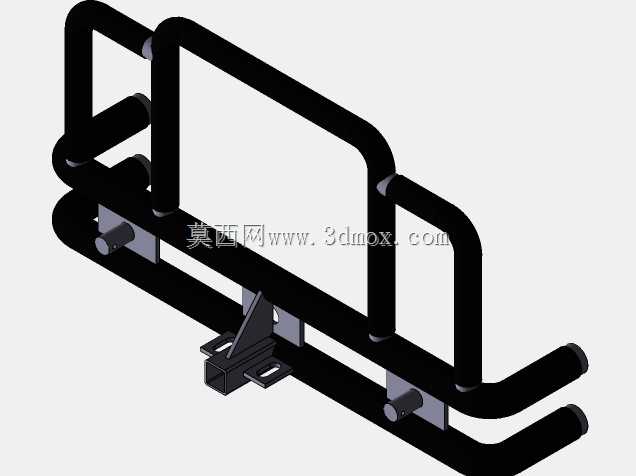

从结构设计逻辑来看，这款防护杠采用多段弯管拼接的框架式构型，没有采用整块钢板冲压的封闭结构，一方面是控制整体自重，避免额外增加过多前轴载荷，影响车辆转向手感与前悬使用寿命；另一方面管状构件的截面抗弯特性更适配正面偏置碰撞的受力场景，三段横向平行布置的主管件搭配垂直方向的短管支撑，形成了多个稳定的矩形受力单元，当碰撞力从任意前端角度传入时，力流可以沿着横向管件快速分散到两侧的安装支点，不会出现局部应力集中导致的构件瞬间断裂。弯管处的圆角半径经过匹配管材壁厚做了优化，既不会因为圆角过小导致弯管加工时出现管壁褶皱、局部壁厚减薄超差的问题，也不会因为圆角过大占用过多前端布置空间，影响车辆接近角参数。

安装边界的设计上，防护杠底部的两个安装支座采用了带折边的板式结构，支座上预留的长圆形安装孔可以适配不同车型前纵梁端板的孔位公差，安装时不需要现场扩孔就能完成对位，支座与主管架之间采用满焊连接，焊脚高度匹配管材壁厚，避免焊接应力集中导致的长期使用开裂。整个防护杠的横向宽度控制在车身前轮轮距的内侧范围，不会超出车身两侧外廓，满足车辆通行的尺寸法规要求；纵向突出量经过测算，在保证碰撞缓冲行程的前提下，不会遮挡前大灯的照射范围，也不会影响前牌照的安装可视区域。

细节处理上，所有管件的外露端口都做了封堵设计，避免日常行驶中泥水、灰尘灌入管腔内部造成长期锈蚀，框架中间的镂空区域预留了足够的间隙，不会阻挡前进气格栅的进风通路，保证散热器、空调冷凝器的散热效率不受影响。表面处理采用整体喷塑工艺，相比普通喷漆的附着力更强，面对野外作业时的碎石冲击、树枝刮蹭不容易出现掉漆锈蚀的问题，哑光黑的表层也不会在晴天行驶时产生反光，避免干扰驾驶员的前方视线。

实际选型匹配时，需要结合车型的前悬长度、前纵梁安装点高度调整防护杠的整体高度与支座角度，确保安装后防护杠的受力中心与前纵梁的传力路径处于同一直线，避免碰撞时出现安装支座撕裂的问题；对于需要加装重型绞盘的使用场景，还可以在主管架内部增加衬管强化局部强度，不用整体更换更厚的管材，兼顾强度与自重控制的平衡。这类管状防护杠相比原厂的塑料前护杠，在复杂作业场景下的耐用性优势明显，维修更换成本也更低，出现局部变形后可以通过校正、补焊快速修复，不需要整体更换总成，很适合作业环境复杂的商用车辆、工程车辆以及越野改装车辆使用。
