带弹簧缓冲结构的球面端滚刀结构设计

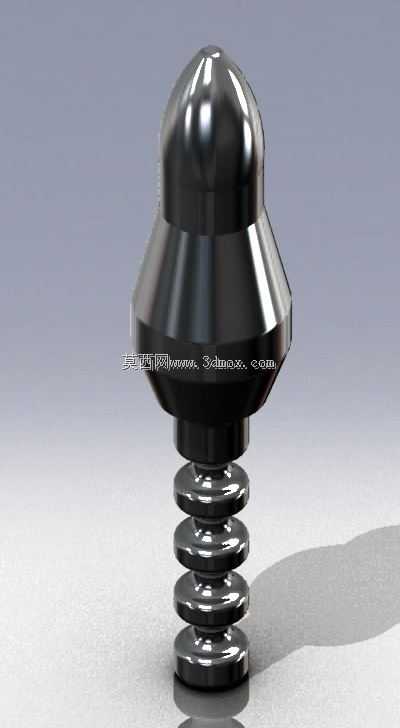

在五金加工、小型零件成型以及专用工装的进给工位中，这类带缓冲结构的滚刀常被用于小行程的滚压、压印以及轻载成型工序，和常规刚性固定的滚压刀具不同，它自带的弹簧缓冲结构能在接触工件的瞬间抵消部分刚性冲击，避免硬接触造成的工件表面崩缺、刀具端头崩损问题，尤其适合薄壁件、软金属材质的表面滚压加工场景，比如小型五金饰件的纹路滚压、轴类零件端部的倒角滚压、薄板零件的局部压痕成型，都能看到这类结构的应用。从结构设计逻辑来看，这款滚刀的工作端头采用球面过渡的锥台造型，球面顶端的设计首先是为了在初始接触工件时实现渐进式切入，不会像平端刀具那样一接触就产生较大的接触应力，锥台段的倾斜角度匹配常见的滚压进给角度，能在滚压行进过程中让受力均匀分布在锥面工作区，避免局部应力集中造成的刀具磨损过快问题。端头下方的轴径段做了等直径设计，和安装座的导向孔配合时能保证同轴度，不会在弹簧伸缩过程中出现偏摆，保证滚压位置的精度。下部的多圈弹簧采用等节距的圆柱螺旋结构，弹簧的内径和底部的安装螺杆外径做了适配，弹簧在压缩行程中不会出现径向窜动，弹簧的预压量设计参考了常规轻载滚压的行程需求，预留的压缩行程能覆盖0-5mm的进给误差，就算设备进给行程出现小幅波动，也能通过弹簧的压缩量变化保证滚压力稳定在合理区间，不会因为进给超差造成工件过压报废。底部的螺杆段采用标准公制螺纹设计，能直接和常见的工装刀座、机床进给滑块的螺纹孔配合安装，不需要额外设计定制连接座，安装边界上，整体结构的最大外径集中在锥台工作段，安装时只要保证刀座的导向孔直径比端头轴径大0.02-0.05mm的间隙，就能保证伸缩顺畅，不会出现卡滞；弹簧完全舒展时的整体长度要匹配刀座的安装深度，保证弹簧压缩到极限位置时，端头的锥台工作面不会和刀座端面发生碰撞，预留1mm左右的安全间隙即可。实际应用中，这类滚刀不需要额外的冷却管路配套，因为是轻载滚压工况，工作时的温升很低，只要定期在导向轴和弹簧位置涂抹少量润滑脂，就能避免长期使用出现的锈死、卡滞问题。和一体式刚性滚刀相比，这种带缓冲的结构能降低对设备进给精度的要求，就算是普通的小型气动进给工位，也能实现稳定的滚压效果，不需要搭配高精度的伺服进给系统，能大幅降低小型加工工位的改造成本。设计建模过程中，需要重点关注几个配合面的公差：端头导向轴的圆柱度公差要控制在0.01mm以内，和导向孔的配合采用间隙配合，保证伸缩无卡滞；弹簧的两端要做磨平处理，保证弹簧压缩时端面和支撑面完全贴合，不会出现偏斜造成的端头歪扭；球面工作端的表面粗糙度要达到Ra0.8以下，滚压出来的工件表面才不会出现划痕，锥面工作段的硬度要做淬火处理，硬度达到HRC55-60，才能保证长期使用的耐磨性，避免频繁换刀。在安装尺寸的边界校核上，要注意当弹簧被压缩到最小工作长度时，滚刀的总长度要满足最小加工间隙要求，不会和工件的夹持工装发生干涉，同时螺杆的拧入深度要保证至少有3-5个螺纹牙的啮合长度，避免滚压过程中螺纹受力过大出现滑牙问题。这类结构除了用于滚压加工，经过简单的端头材质调整，比如把端头换成聚氨酯材质，还能用于工件的柔性定位、缓冲顶紧工位，适用场景覆盖了小型五金加工、电子零件组装、小型冲压工位的辅助定位等多个领域，结构简单可靠，维护成本低，是小型工装设计中非常实用的一类标准化零件结构。建模时各个特征的过渡圆角都做了合理处理，没有尖锐的应力集中棱角，弹簧的螺距、丝径参数都参考了标准轻载弹簧的参数选型，不需要单独定制弹簧，直接采购标准件就能完成装配，能进一步降低生产制造成本，缩短零件的加工周期。
