板式给料机送料板结构三维设计

　　在矿山、建材、冶金这类散料处理的生产场景里，板式给料机往往承担着料仓下方初级给料的核心任务，要把块状、粒度不均甚至带一定棱角的原料稳定输送到破碎、筛分设备的进料端，而送料板作为板式给料机直接和物料接触的承载部件，其结构合理性直接决定了整台设备的运行寿命与给料稳定性。很多现场运维反馈的给料机卡料、部件磨损快、运行异响问题，追根溯源大多和送料板的结构设计、安装匹配度有直接关联。

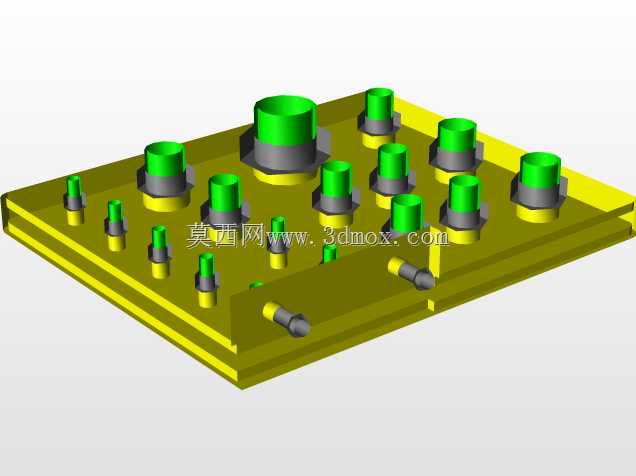

　　从实际工况需求出发，这款送料板的设计首先要满足重载承载要求，单块板需要承受料仓落料的瞬时冲击，还要适配不同粒度散料的承托需求，板面采用带加强筋的一体化承载结构，避免焊接结构在长期冲击下出现焊缝开裂的问题。板面上布置的多组定位柱结构，一方面是实现相邻送料板之间的拼接定位，保证板组拼接后整体板面的平整度，避免板缝过大造成细料撒漏；另一方面这些柱体结构也能在输送大块物料时起到防滑限位作用，防止大粒径物料在板面倾斜输送段出现下滑回退的问题，尤其是在输送段倾角超过15度的工况下，这种凸起限位结构的作用会格外明显。

　　设计过程中首先要匹配对应型号板式给料机的链条安装节距，送料板两侧的安装位需要和牵引链条的附件精准配合，安装孔位的公差控制要兼顾安装便捷性与运行可靠性，孔位周边做局部加厚处理，抵消链条牵引过程中对安装位的拉扯应力，避免长期运行后安装孔出现变形、撕裂的问题。板体边缘做了圆弧过渡处理，一方面是减少相邻板在绕经头尾链轮转弯时的干涉风险，保证板组在回转过程中运行顺畅，不会出现卡碰异响；另一方面也能减少边缘位置的物料卡滞，避免细料卡在板缝之间加剧部件磨损。

　　从安装边界来看，这款送料板的厚度、整体长宽尺寸完全适配对应规格板式给料机的机架内宽，板体拼接后形成的连续承载面宽度和设备进料口宽度完全匹配，不会出现两侧漏料的问题。板体下方的限位结构和机架上的支撑导轨配合，在重载工况下可以限制板体的下挠变形量，保证板面在承载大重量物料时依然保持平整，避免因板体变形造成链条额外受力，延长牵引链条与链轮的使用寿命。

　　在实际选型适配时，需要注意送料板的凸起限位柱高度要匹配输送物料的最大粒度，如果物料粒度过大，过高的限位柱会造成卸料阶段物料无法顺利脱离板面，过低则起不到防滑限位的作用，这款结构的柱体高度经过工况适配，既可以满足常见的100-300mm粒径散料的输送防滑需求，也不会在头部卸料位置出现物料挂连的问题。板体表面的平整度控制在合理范围内，既不会因为过于光滑造成物料打滑，也不会因为表面粗糙度过大增加不必要的运行阻力，同时减少物料在板面的粘附，尤其是在输送含湿量较高的粘性物料时，平整的板面可以减少积料残留，降低人工清理的频次。

　　从结构细节来看，不同直径的柱体在板面上的排布经过受力优化，大直径柱体布置在板体受力集中的中部区域，承担主要的物料冲击与限位作用，小直径柱体布置在板体边缘与拼接位置，辅助实现相邻板的定位与边缘物料的阻挡，这种差异化的柱体排布既可以减少不必要的材料消耗，降低板体自重，减少牵引链条的运行负载，也能保证整体结构的强度满足重载工况需求。板体上预留的紧固件安装位做了沉台设计，紧固件安装后不会突出板面，避免突出的螺栓头刮蹭物料、加剧磨损，同时也能防止螺栓被物料长期撞击出现松动脱落的问题，减少设备运行过程中的故障点。

　　在设备运行过程中，送料板会随着牵引链条做连续的回转运动，在水平承载段承受物料的重力与落料冲击，在倾斜提升段依靠板面与限位柱的摩擦力带动物料向上输送，在头部卸料位置随着链轮转弯实现物料的重力卸料，之后沿回程段返回尾部进料位置完成循环。这款送料板的结构设计充分考虑了整个循环过程中的受力变化，转弯位置的结构间隙经过精准核算，不会在回转过程中出现相邻板的干涉卡滞，回程段的板体背面结构也能和回程支撑滚轮顺畅配合，减少回程运行的阻力与磨损。
