大口径法兰连接蝶阀管路配套结构

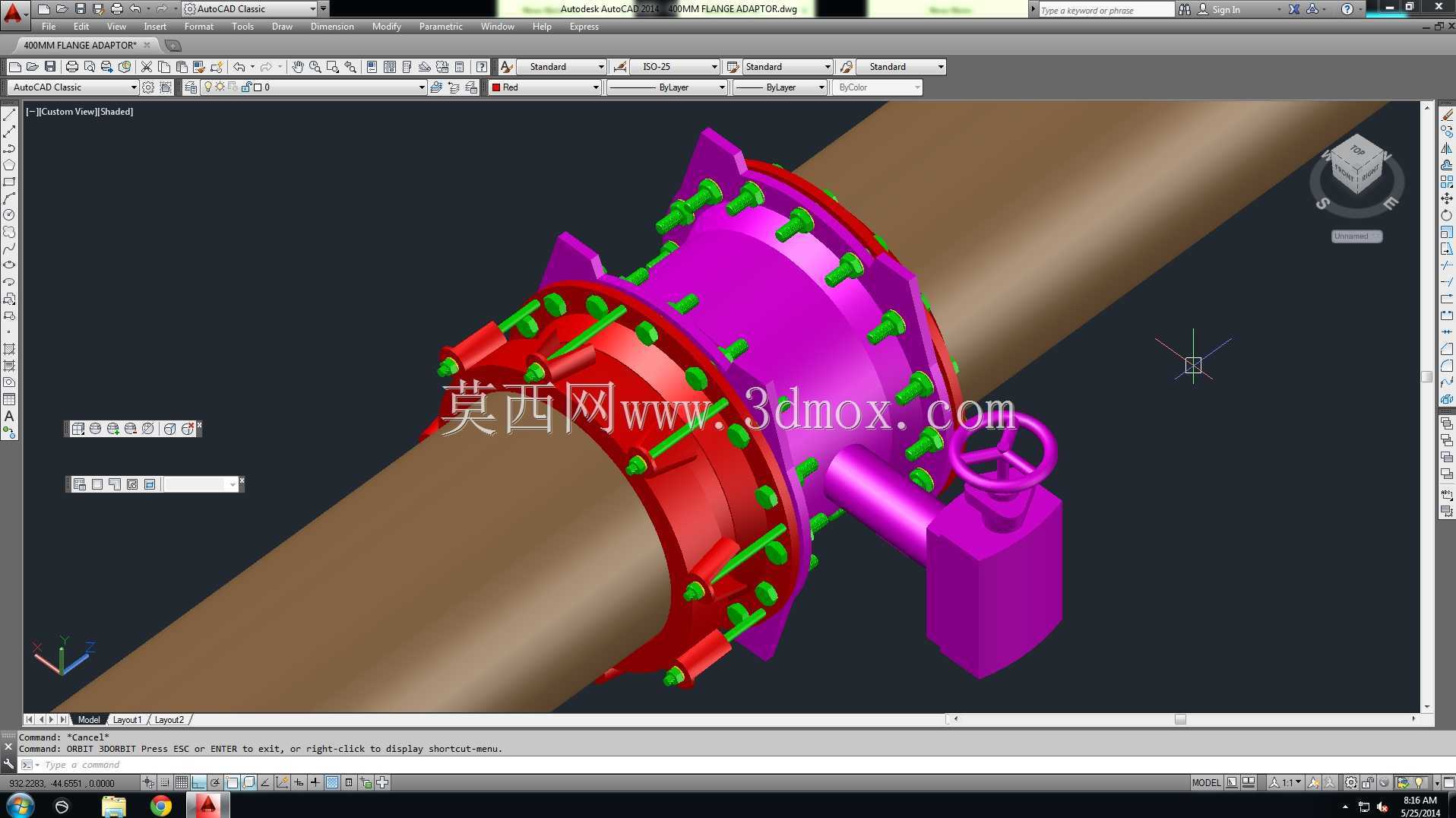

　　做市政供水、工业循环水这类管路项目的工程师都清楚，大口径管路的通断控制从来不是选个阀门拧上去这么简单，尤其是DN400这个级别的主管道，一旦选型或者安装结构没考虑周全，后期跑冒滴漏、开关卡涩的维护成本会高到离谱。这次做的这个蝶阀结构，就是针对主供水干管的安装场景做的全参数化建模，从一开始就没走那种只做个外形示意的路子，所有结构尺寸都是按照实际安装边界卡着来的。

　　先从实际用途说，这类蝶阀主要用在城镇供水主干线、厂区循环水总管、大型水处理设施的进出水管路上，作用就是控制管路的通断，也可以在一定范围内调节开度控制流量，相比同口径的闸阀，蝶阀的结构长度更短，安装占用的轴向空间小很多，对于地下管廊、架空管排这类空间紧张的场景适配性更好。很多新手建模的时候容易忽略法兰连接的细节，这个模型里把两侧对接法兰的螺栓孔位、凸台密封面的尺寸都做了1:1还原，法兰上的紧固螺栓按圆周均匀排布，数量和规格都是匹配PN10压力等级的常用配置，实际安装的时候不用再二次核对孔位间距，直接导出安装图就能给施工班组做交底。

　　设计思路上，首先考虑的是安装边界的适配性，阀门整体的轴向长度控制在同口径蝶阀的标准尺寸范围内，不会出现阀门做长了现场管道对接不上的问题。阀体和管道连接的法兰端，密封面做了凸面结构，和管道侧的法兰密封面完全匹配，安装的时候只要加对应厚度的橡胶密封垫，按对角顺序拧紧螺栓就能保证密封性能。驱动部分采用的是手轮蜗轮驱动结构，毕竟DN400的蝶阀靠普通手柄根本扳不动，蜗轮减速机构可以把操作力矩降到普通人用配套扳手就能操作的范围，手轮的安装位置设在阀体侧上方，操作的时候不会和旁边的管道支墩、保温层产生干涉，手轮的操作半径也留足了空间，冬天戴厚劳保手套操作也不会卡手。

　　结构细节上，阀体的过流部分做了流线型过渡，不会因为阀体内部的凸台造成过大的流阻，阀板的转动轴位置做了双端支撑，避免大口径阀板在水流冲击下产生偏磨，阀轴和阀体之间的密封结构也做了预留，实际生产的时候可以直接套用标准的填料密封结构，不用再额外改模。阀体和管道对接的法兰端面，螺栓孔的位置特意避开了阀体的加强筋位置，现场穿螺栓的时候不用歪着扳手找角度，法兰背面的螺母放置位置也留够了扳手操作空间，不用专门做特殊扳手就能完成紧固。

　　很多人做大口径阀门模型的时候容易忽略安装后的操作空间，这个模型里特意把阀门手轮下方的操作空间留了出来，从手轮中心到管道外壁的距离，足够操作人员站在管道侧面完成开关操作，不用探身到管道下方或者爬到管道上面操作。另外阀体底部的排污堵头位置也做了结构预留，后期管路冲洗或者检修的时候，可以直接打开堵头排掉阀体积存的泥沙，不用拆整个阀门。还有一点很重要，这个蝶阀的安装方向没有强制要求，不管管道里的水流是从左到右还是从右到左，都不影响密封性能和操作力矩，现场安装的时候不用反复核对阀体上的流向箭头，能减少不少安装出错的概率。

　　从外形尺寸来看，阀门的通径完全匹配DN400的标准钢管外径，两侧法兰的外径、螺栓孔中心圆直径都是按照国标法兰的标准尺寸做的，不管是和无缝钢管焊接法兰对接，还是和铸铁管的承盘法兰对接，都能直接匹配。阀体的最大外径控制在法兰外径范围内，安装的时候不会因为阀体突出部分和旁边的其他管道、支架产生碰撞，手轮的最高点距离管道中心的高度也在常规操作范围内，不用额外做加长操作杆。如果是用在有保温要求的管路上，阀体外部预留的保温层厚度空间也足够，包上50mm厚的保温棉之后，手轮的操作位置还是露在保温层外面，不会影响后期操作。
