URBEE2概念车专属立体金属标识结构设计

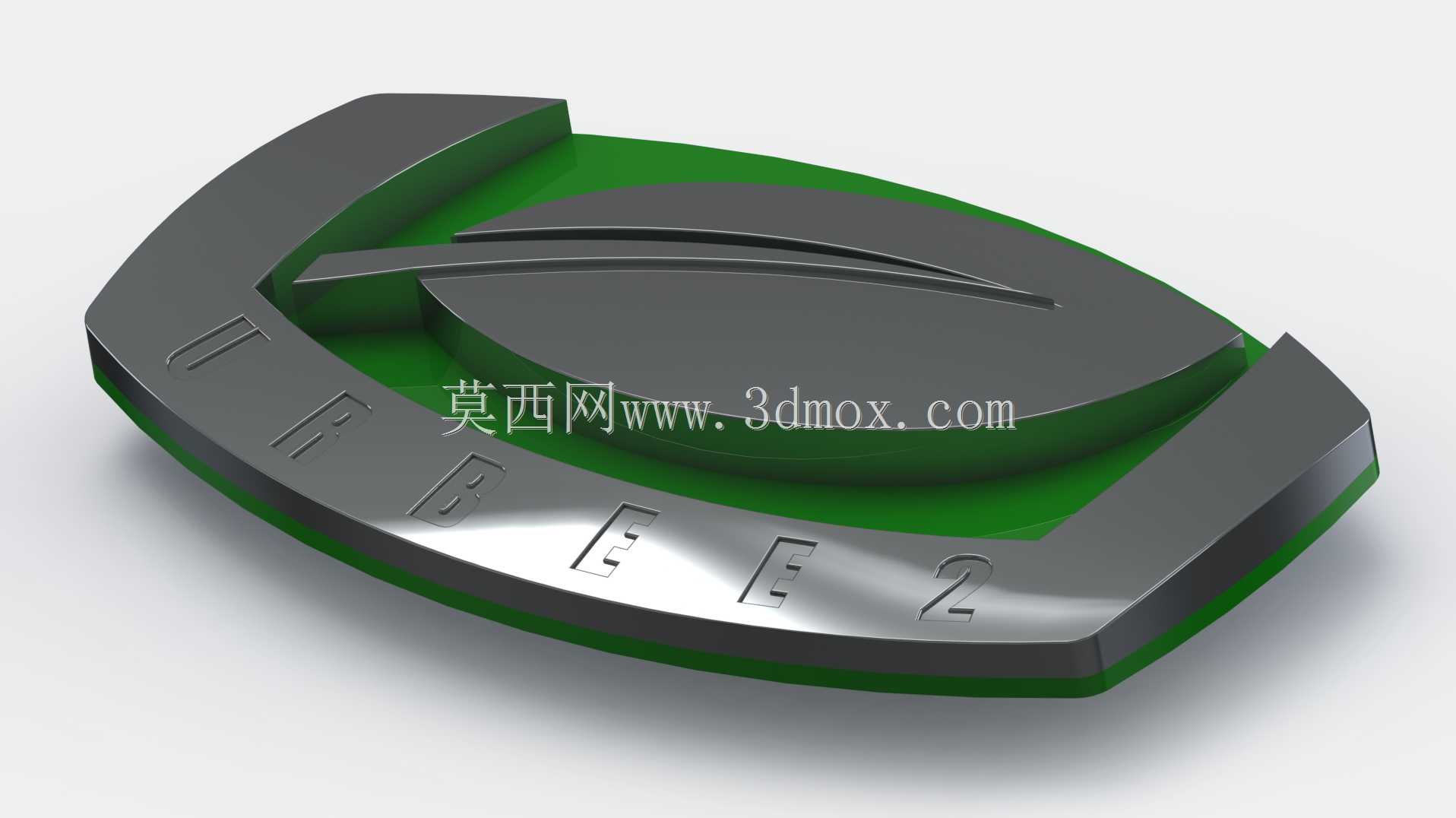

　　这款立体标识是为URBEE 2新能源概念车型配套开发的外饰品牌标识构件，在整车外饰系统中承担品牌视觉识别、车身曲面贴合装饰的核心作用，区别于常规平面印刷车标，其采用立体浮雕式结构设计，能够在不同光照角度下呈现层次分明的金属光影效果，适配概念车追求科技感、未来感的整体设计调性。从实际装车场景来看，该标识主要安装于车辆前脸进气格栅中央、尾门居中位置以及方向盘中央装饰盖区域，不同安装位置的标识会根据安装基面的曲率做适配性的曲面调整，保证标识背面与安装基面完全贴合，避免出现翘边、缝隙不均的装配问题。设计过程中首先确定了标识的整体轮廓为带切角的类椭圆盾形结构，外框采用下沉式围边设计，围边表面做镜面金属抛光处理，

　　围边上蚀刻的URBEE 2字符采用阴刻工艺，字符深度控制在0.3mm，既保证字符的识别清晰度，又不会因为蚀刻过深造成积灰、难以清洁的问题。标识核心区域的叶片造型元素做分层凸起设计，最上层叶片与外框最高面齐平，下层叶片逐层下沉0.2mm，层间过渡采用R0.5的圆角处理，避免锐边造成的加工难度提升以及使用过程中的划伤风险，叶片表面做哑光金属喷砂处理，与外框的镜面效果形成材质对比，强化视觉层次。标识的绿色基底部分采用内嵌式结构，与金属外框、叶片层之间采用卡扣加背胶的双重固定方式，基底边缘与金属框架的配合间隙控制在0.1mm以内，保证装配后无明显拼缝，基底表面做细磨砂纹理处理，模拟哑光烤漆的视觉效果，与金属部分形成色彩与质感的双重反差。

　　从安装边界来看，该标识整体厚度控制在8mm，不会因为凸起过高造成车辆行驶过程中的风阻增加，也不会在洗车、擦拭过程中出现剐蹭磕碰的问题；标识背面设置3个定位柱，对应安装基面上的定位孔，装配时定位柱先插入孔位完成预定位，再通过3M双面胶完成最终固定，定位柱的直径比安装孔小0.2mm，预留足够的装配公差，避免因为车身覆盖件的制造误差造成装配困难。结构设计阶段充分考虑了户外使用的耐候性需求，金属部分采用ABS基材加真空镀铝工艺，相比纯金属材质重量降低70%以上，不会给车身覆盖件造成额外的负重，同时真空镀层的耐盐雾性能能够满足整车5年以上的户外使用要求，不会出现镀层脱落、氧化变色的问题；绿色基底部分采用耐候ASA材料，

　　能够抵抗紫外线照射造成的褪色、老化问题，长期户外使用色彩保持率可达90%以上。在建模过程中，所有曲面均采用G2连续过渡，保证后续数控加工或者3D打印手板的时候，曲面不会出现褶皱、棱线不顺的问题，字符蚀刻部分采用投影曲线方式生成，保证字符在曲面围边上的变形均匀，不会出现字符拉伸变形、识别困难的问题。分层结构的设计同时兼顾了加工工艺性，金属部分可以采用一体注塑加电镀的工艺完成，不需要拆分多个零件，减少装配工序，降低制造成本，绿色基底作为单独零件加工后与金属主体装配，工艺拆分合理，适合批量生产。
