齿轮篮球元素纪念奖杯摆件结构设计

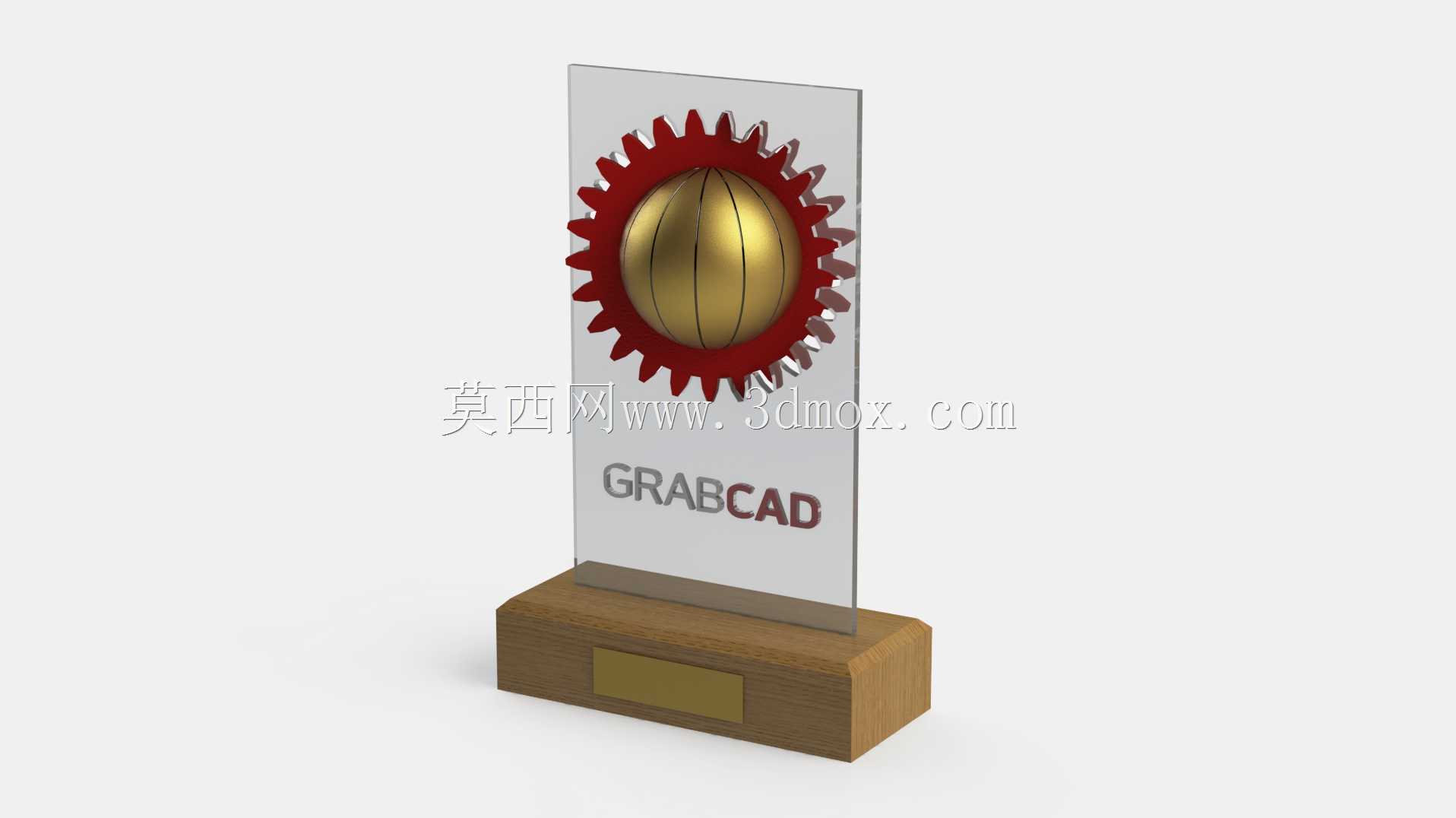

这款纪念摆件的设计最初是面向工程类赛事颁奖场景打造的，区别于常规的纯金属或水晶奖杯，它把机械领域辨识度最高的齿轮元素，和大众熟知的篮球造型做了融合，既贴合工程技术类活动的属性，也能传递竞技类赛事的拼搏感。从实际落地的结构来看，整个摆件分为三个核心装配部分，最下方是实木切削成型的梯形底座，底座做了圆角过渡处理，避免尖锐边角在搬运、陈列过程中造成磕碰，底座正面预留了嵌入式的金属铭牌安装槽，槽位的深度刚好和标准0.8mm厚度的蚀刻铭牌匹配，安装时不需要额外打胶固定，依靠过盈配合就能卡紧，后期如果需要更换铭牌内容，只需要从底座内侧轻轻顶出即可，维护便利性比粘接结构高很多。底座上方是垂直安装的透明亚克力立牌，立牌和底座的连接采用了嵌入式插槽结构，插槽开在底座上表面的中心位置，槽宽和亚克力板的厚度保持0.1mm的间隙配合，装配时不需要额外紧固件，插装后立牌的垂直度公差可以控制在0.2mm以内，完全满足陈列的视觉要求。亚克力立牌正面固定的组合装饰件是整个设计的视觉核心，外侧的红色齿轮采用了标准渐开线齿形，齿顶圆、齿根圆的参数完全参照常规传动齿轮的比例做了等比缩放，没有为了视觉效果随意修改齿形参数，这一点对于面向机械行业的纪念产品来说很重要，能让从业者看到设计的专业性，不会出现齿形失真的违和感。齿轮中心嵌套的金色篮球造型，表面做了仿篮球筋沟的凹凸纹理，纹理深度控制在0.5mm，既可以还原篮球的视觉特征，也不会因为纹理过深造成积灰难清理的问题。齿轮和篮球的组合件与亚克力立牌之间采用了背胶粘接加定位柱的双重固定方式，在组合件的背面设置了两个直径2mm的定位柱，对应亚克力立牌上的两个定位孔，装配时先把定位柱插入孔位，再用高强度透明结构胶粘接，完全避免长期陈列后粘接件脱落移位的问题。从安装边界来看，整个摆件的底座占地面积不到A5纸张的一半，不管是放在办公桌、展示柜还是颁奖台面上，都不会占用过多空间，整体重心落在底座的几何中心位置，倾斜15度以内不会出现倾倒的情况，日常陈列的稳定性足够。在实际应用场景中，这类摆件除了作为工程类篮球赛事的颁奖奖杯，也可以放在机械企业的展厅作为文化陈列品，或者作为校企合作活动的纪念礼品，因为结构上没有复杂的异形曲面，不管是采用3D打印打样，还是开模批量生产，加工难度都不高，亚克力立牌表面预留的丝印位置，可以根据不同的使用场景印制对应的活动名称、标识内容，不需要修改整体结构就能适配不同的使用需求。设计过程中特意规避了很多纪念摆件常见的结构问题，比如没有采用容易氧化生锈的铁质连接件，所有外露的金属部分都做了封釉处理，长期放置在常规室内环境下不会出现锈迹流挂污染亚克力和木质底座的问题；木质底座表面做了哑光清漆涂层，既保留了木材的纹理质感，也能避免日常不小心溅到的水渍渗入木材造成发霉变形。另外，整个摆件的所有零部件都可以拆分更换，比如亚克力立牌如果出现划痕，只需要单独更换立牌部分，不需要整体报废，后期维护成本比一体化结构的奖杯低很多。从结构建模的角度来说，这个模型的所有配合面都做了公差匹配设计，不是单纯的外观曲面堆砌，每一个连接位置的间隙、装配顺序都做了实际生产可行性验证，按照模型数据加工出来的零部件，不需要二次修配就能顺利组装，这也是面向实际生产的三维模型和纯外观渲染模型的核心区别。
