适配小排量引擎的NGK型火花塞精细建模

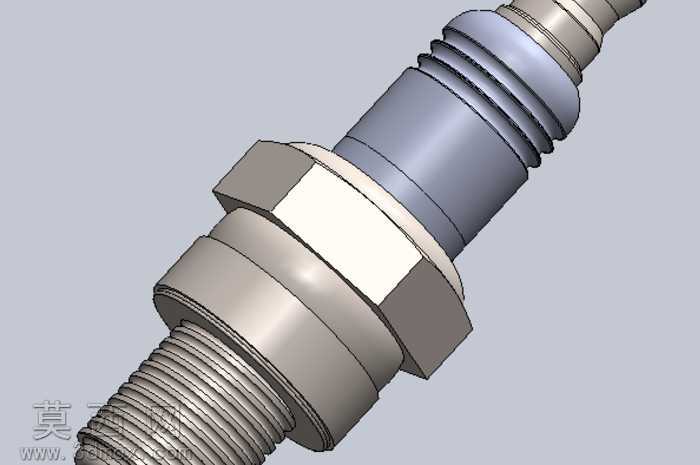

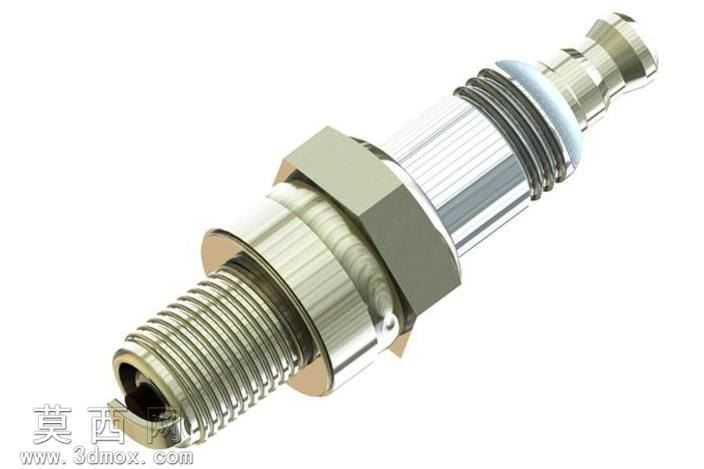

本作品针对适配本田GX25等小排量通用引擎的NGK CMR5H型火花塞开展三维建模，建模过程严格遵循实物测绘的尺寸比例，完整还原火花塞各组成部分的结构特征。建模阶段先以旋转凸台指令构建中心电极与接线端子的基础回转体结构，针对接线端的卡扣凹槽采用拉伸切除结合圆角过渡处理，保证插拔结构的形态还原度；中部绝缘瓷体部分通过多段回转轮廓拟合瓷件的阶梯造型，对瓷体与金属壳体衔接的密封台阶做了精准的尺寸匹配，还原陶瓷部件的绝缘密封结构特征。金属壳体部分先绘制外螺纹的牙型轮廓，通过螺旋线扫描切除生成标准规格的安装螺纹，对螺纹起始端的倒角做了工艺性处理，还原真实火花塞螺纹的导入结构；壳体中部的六角拧动部位采用正六边形拉伸结合与壳体主体的布尔合并完成，六角棱边做了微小圆角处理，模拟金属冲压成型的边缘工艺特征；壳体下部的侧电极通过拉伸薄壁特征构建，与中心电极的点火间隙严格按照实物参数预留，还原点火端的核心工作结构。材质与渲染阶段，金属壳体、螺纹、电极部位赋予镀铬金属材质，调整反射粗糙度模拟车用金属配件的哑光金属质感，避免过度镜面反射失真；绝缘瓷体部分赋予高白陶瓷材质，添加细微的表面颗粒质感模拟陶瓷烧结的微观肌理，同时调整半透明参数还原瓷件的温润质感；接线端的密封垫圈赋予橡胶材质，调整漫反射颜色与低反光参数，区分橡胶与金属部件的视觉差异。渲染阶段采用三点布光方案，主光源从侧上方打亮火花塞主体结构，突出螺纹与六角部位的结构光影，辅光源补亮暗部避免细节死黑，添加微弱的环境反射模拟金属部件的环境映照效果，最终呈现的模型可用于小型内燃机结构教学、点火系统原理演示、配件装配模拟等场景，各部件可拆分用于爆炸视图制作，完整还原火花塞的装配层级关系。
