带可更换轴的皮带输送驱动滚筒设计

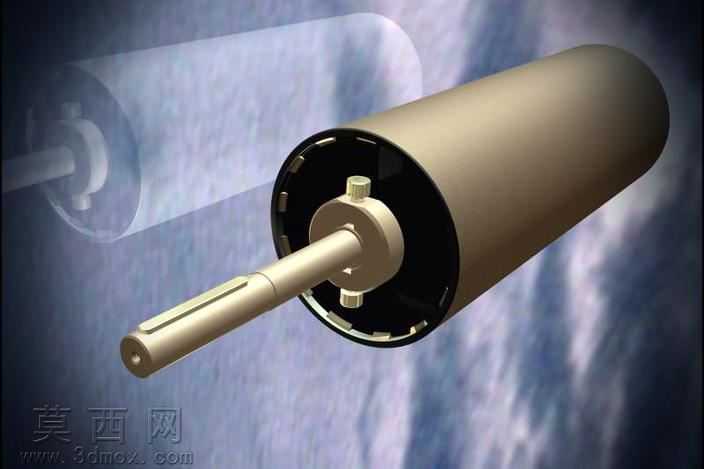

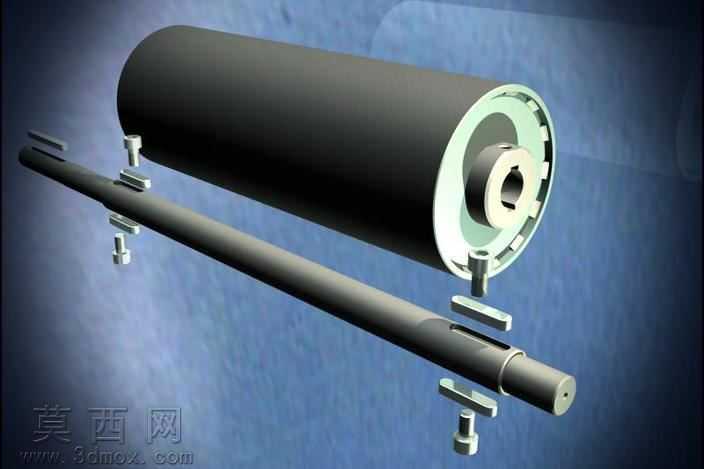

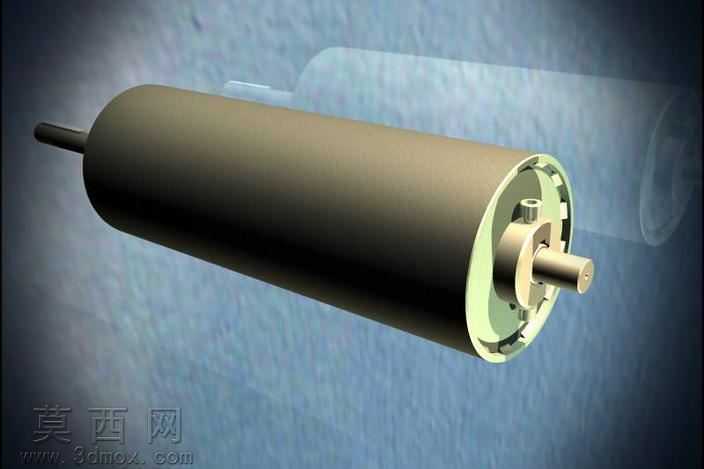

本模型为皮带输送系统核心驱动部件——驱动输送滚筒，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对滚筒筒体、端盖、主轴、键槽、轴承安装位等结构均做了1:1等比例还原，可直接用于装配干涉校验与工程图导出。模型整体采用装配体结构搭建，将主轴、筒体、端盖、紧固件拆分为独立零件，各零件间添加了符合实际装配逻辑的同轴、重合、轴向限位约束，可实现虚拟装配动作模拟，方便设计人员验证装配流程合理性。渲染阶段采用金属材质体系，筒体表面赋予磨砂碳钢材质，还原工业滚筒的耐磨金属质感，主轴部分添加调质钢的金属光泽与机加工纹理，端盖连接部位做了发黑处理的材质区分，背景采用半透明虚化的同系列滚筒投影，突出主体结构的同时强化工业设计氛围感。结构设计上，该滚筒采用可更换轴设计，适配直径30毫米的替换轴，适配气缸行程158毫米，对应适配输送皮带宽度为400毫米，可覆盖多数轻型皮带输送线的驱动需求；主轴上设计有标准平键键槽，用于连接驱动端链轮或带轮，传递旋转扭矩，筒体与端盖采用止口定位结构，保证筒体与主轴的同轴度，降低运转过程中的径向跳动，端盖与主轴之间预留了标准轴承安装位，可适配常用深沟球轴承实现顺畅转动。设计思路围绕输送设备易损件快速更换需求展开，将主轴设计为可拆换结构，当主轴键槽磨损或轴颈拉伤时无需整体更换滚筒，仅需拆卸端盖更换主轴即可大幅降低维护成本，筒体采用卷制焊接筒体的常规工艺结构，符合现有输送滚筒的加工工艺，无需开模即可实现量产加工，模型同时导出了STEP/IGES通用中间格式，可兼容多数主流三维CAD软件打开编辑，方便不同软件平台的设计人员调用修改。
