五自由度步进控制仿人机械手掌结构

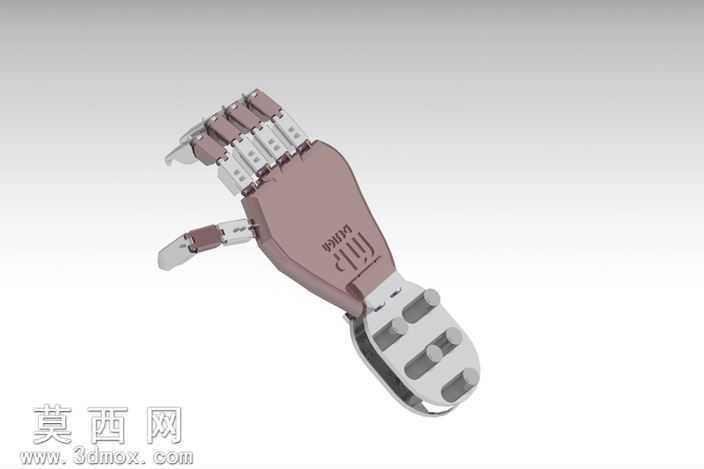

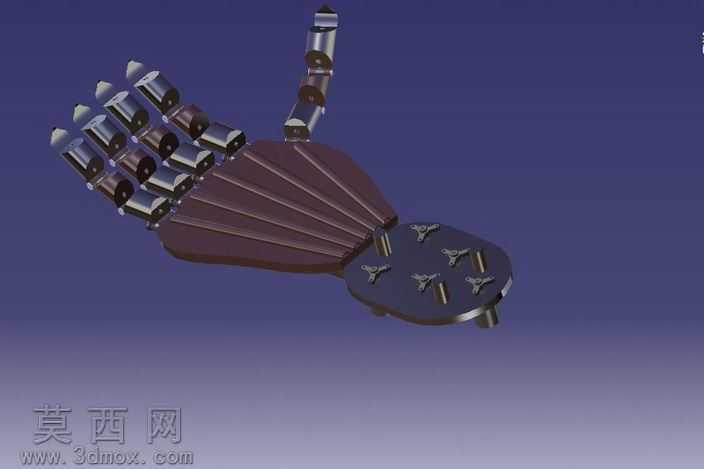

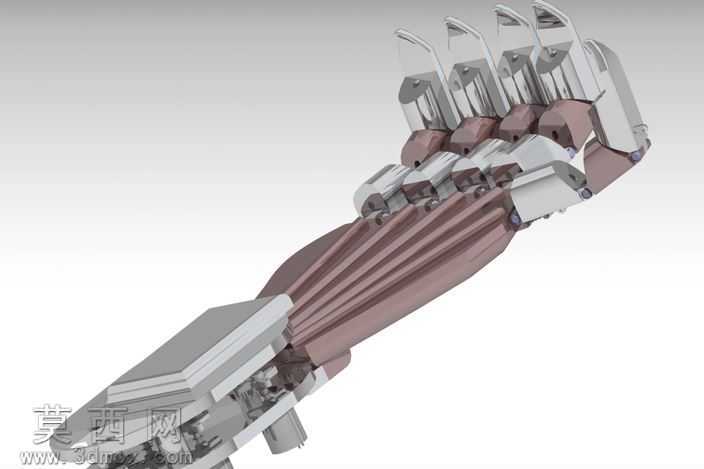

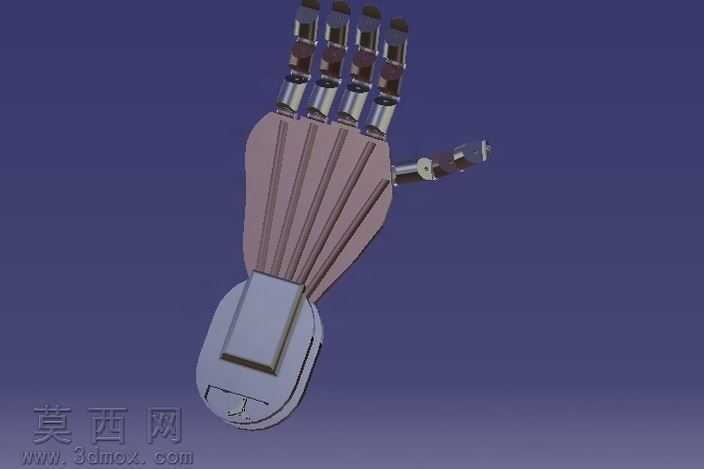

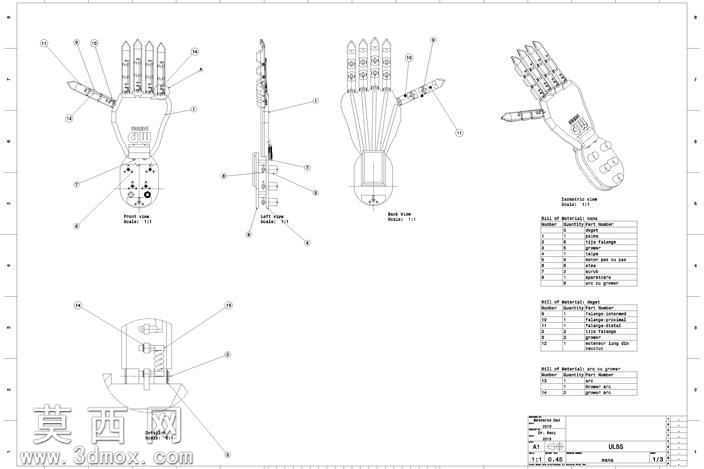

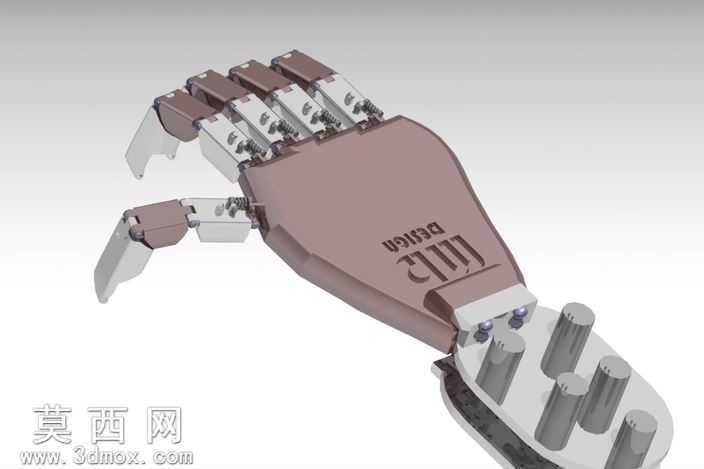

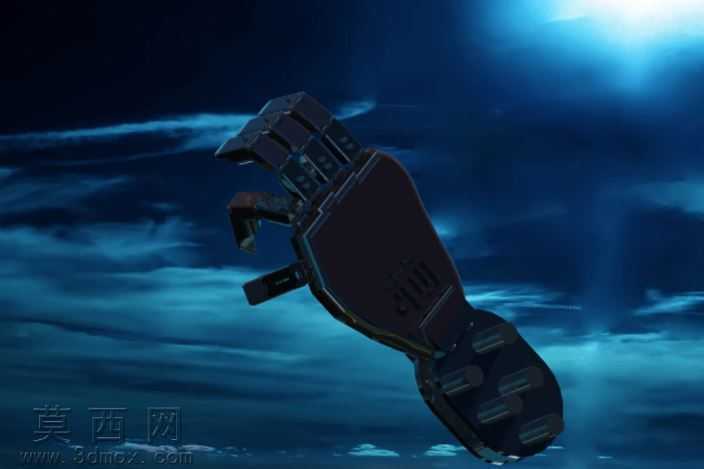

该仿人机械手掌三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格参照人体手部骨骼关节的运动逻辑进行尺寸约束与装配配合，确保每根手指的屈伸行程、关节转动角度都符合真实人手的活动范围，避免出现运动干涉问题。模型整体分为手掌基座、五根独立指节单元、腕部连接法兰三个核心部分，每根手指均设置多段铰接式指节结构，指节之间通过微型销轴实现转动配合，指节内部预留了传动件安装空间，可适配拉绳、微型连杆等多种传动方案。材质设置上，手掌主体外壳采用哑光玫瑰棕金属材质模拟硬质合金结构件，指节铰接部位、腕部连接柱采用亮面银灰色金属材质区分加工件类型，指腹位置添加了浅灰色哑光防滑材质模拟柔性接触层，腕部法兰的圆柱定位柱做了金属倒角高光处理，整体渲染效果清晰区分不同功能部件，直观展现结构层次。设计思路上，该机械手采用五组步进电机作为独立动力源，可实现单根手指的独立屈伸控制，也可通过多电机协同完成抓握、捏取、指向等多种仿人手部动作，腕部法兰设置了六个均匀分布的圆柱定位柱，可快速适配不同规格的机械臂连接端，具备良好的通用性。模型结构设计充分考虑了实际加工装配的可行性，所有铰接部位均预留了标准件安装孔位，外壳部件做了合理的壁厚设置与拔模斜度，既满足3D打印快速成型的要求，也可通过机加工方式完成金属件制作，整体结构紧凑，运动逻辑清晰，可作为仿生机器人末端执行器、教学演示模型、自动化抓取机构的设计参考，能够适配不同场景下的柔性抓取需求，通过调整步进电机的控制参数，还可实现不同力度、不同行程的动作输出，适配不同形状、不同重量的被抓取物件。
