创意概念玩具飞机三维设计作品

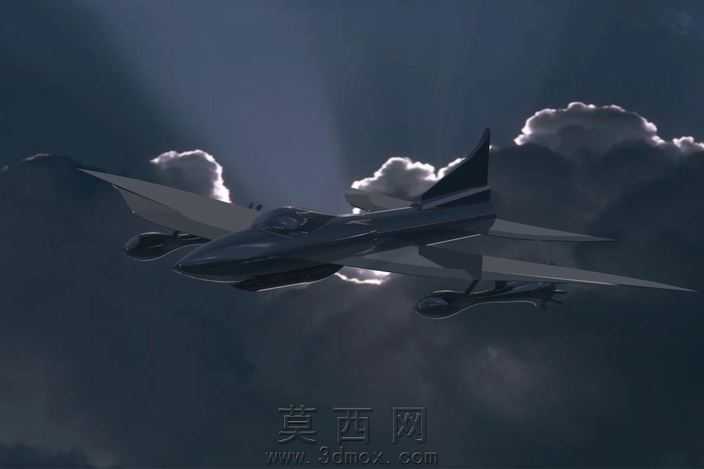

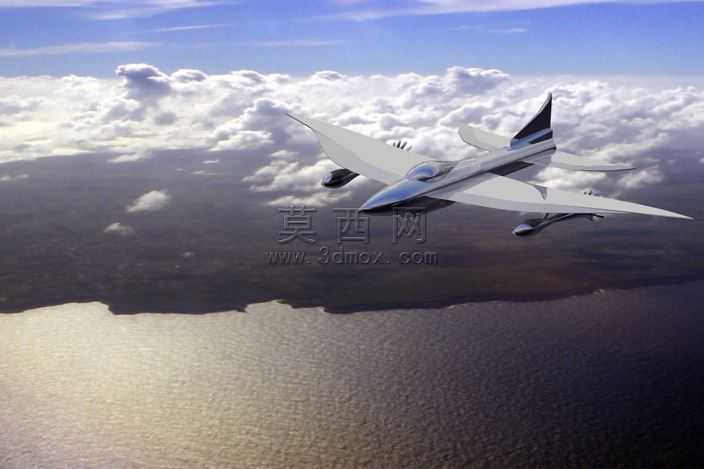

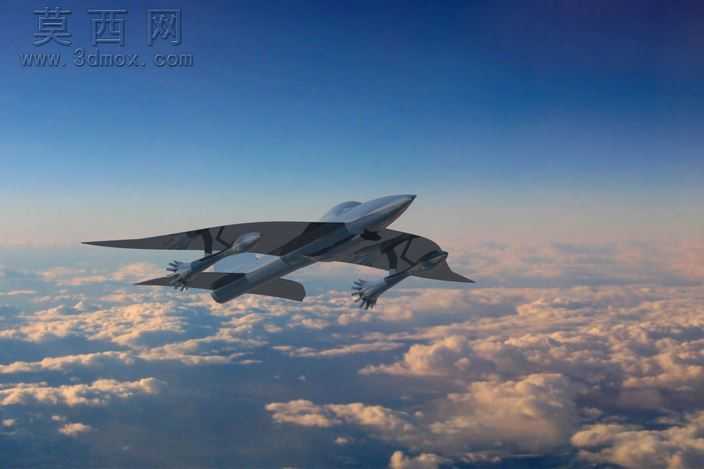

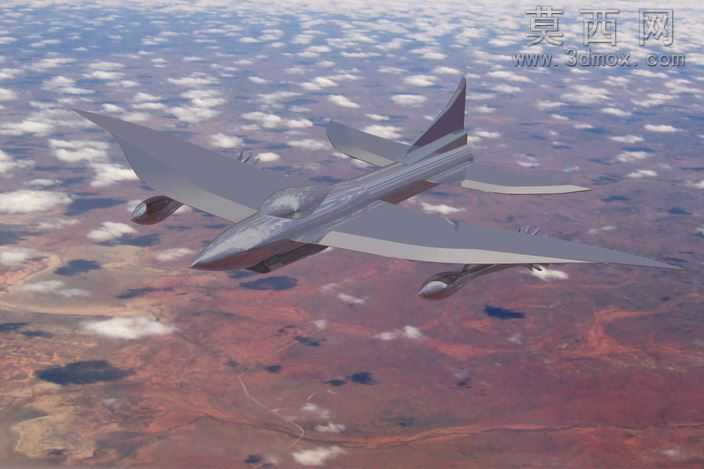

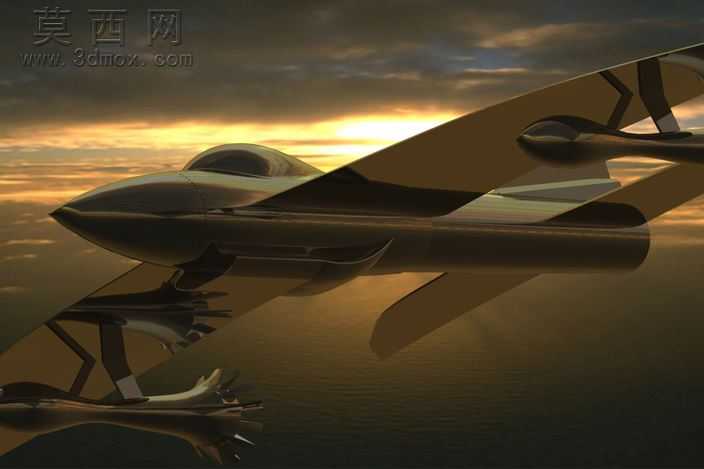

很多新手做玩具类飞行器模型时，容易陷入“看着像就行”的误区，忽略玩具落地生产时的装配容错与把玩安全性，这款概念玩具飞机的建模过程，恰恰把这些容易被忽略的细节揉进了曲面与结构设计里。从曲面设计视角切入，整机采用了仿生蝠鲼的融合翼身布局，没有传统客机那种生硬的机翼与机身接缝，主翼面做了连续G2曲率过渡，你在渲染图里能看到翼面在高空云层反光下的顺滑光影，这不是单纯拉个放样面就能出的效果——翼根到翼尖的厚度渐变做了三次曲率调整，最开始做的翼面太薄，要是拿去做注塑件，脱模后容易出现翘曲变形，翼尖位置甚至会因为壁厚不均产生缩痕，后来把翼尖处的壁厚控制在1.2mm，翼根处逐步过渡到2.5mm，既保留了飞翼布局的轻薄视觉感，也适配ABS注塑的加工工艺要求。机身中部的座舱隆起部分，没有做尖锐的棱角，所有外露的边都倒了R0.8以上的圆角，毕竟是玩具产品，要避免划伤把玩者的手，哪怕是概念款，落地的安全细节不能丢。两侧的发动机短舱和翼身的衔接处，特意做了小范围的曲面过渡包边，没有直接把圆柱短舱生硬贴在翼面上，一来减少了拼接处的应力集中，要是做跌落测试，这个位置不会因为应力集中出现开裂，二来曲面连续过渡后，渲染出来的质感更统一，不会有拼接的割裂感。尾翼部分没有采用传统的垂直尾翼+水平尾翼的组合，而是做了上反的V型尾翼，尾翼和机身的连接位置做了嵌入式的装配止口，要是做实物装配，不需要额外打胶，靠卡扣就能完成尾翼和机身的固定，装配效率能提不少，也方便后期玩家拆解更换配件。机翼下挂载的两个模拟副油箱，做了快拆式的卡扣结构，卡扣的配合公差选了H7/g6的间隙配合，既能保证卡紧后不会轻易脱落，也能让玩家不用借助工具就能轻松拆下，满足玩具的把玩属性。做曲面的时候特意避开了曲率突变的死褶，所有曲面的UV分布都做了均匀化处理，不管是拿去做3D打印手板，还是开注塑模，都不会出现曲面破面、分型面难处理的问题。机身底部做了平整的平面，不用额外做支架就能平稳放在桌面上，很多新手做飞行器模型容易忽略放置稳定性，做完的模型只能靠支架撑着，失去了玩具随手摆放的属性。材质调试的时候，机身主体选了半哑光的金属银质感，没有做高反光的镜面效果，高反光材质不仅渲染容易出噪点，做成实物的话也很容易留指纹，把玩几次就显得旧，半哑光的金属质感既保留了飞行器的科技感，也耐脏耐磨。发动机短舱的进气口和喷口位置做了内凹的深色处理，增加了模型的层次感，不会让整个机身都是单调的银色。这款模型不是追求百分百还原真实战机的工业级模型，而是偏向创意玩具的定位，所以在结构设计上做了很多取舍，比如放弃了真实战机里复杂的起落架收放结构，把起落架做成了和机身一体的简化造型，减少了小零件的数量，避免玩具出现易脱落的小零件造成误食风险，也降低了生产装配的复杂度。翼面的后缘做了轻微的上反角，不仅视觉上更有动感，要是做成手抛滑翔的玩具，这个上反角还能提供一定的飞行稳定性，扔出去之后不容易栽头。整个建模过程没有为了炫技做多余的复杂结构，每一处曲面调整、每一个结构细节，都是围绕玩具的生产可行性、把玩安全性、视觉美观度三个维度平衡出来的结果，哪怕是拿来做CATIA曲面建模的实训案例，也能从中学到工业曲面和玩具产品结合的设计思路，不会出现那种看着好看但根本没法落地生产的无效建模问题。
