不锈钢三层烟草研磨器结构设计

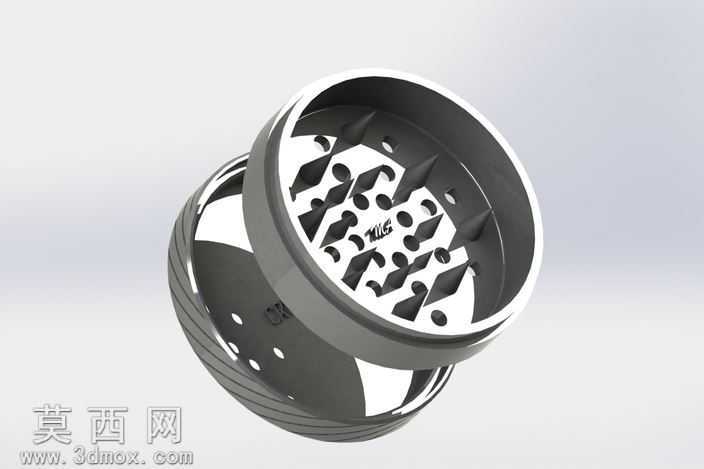

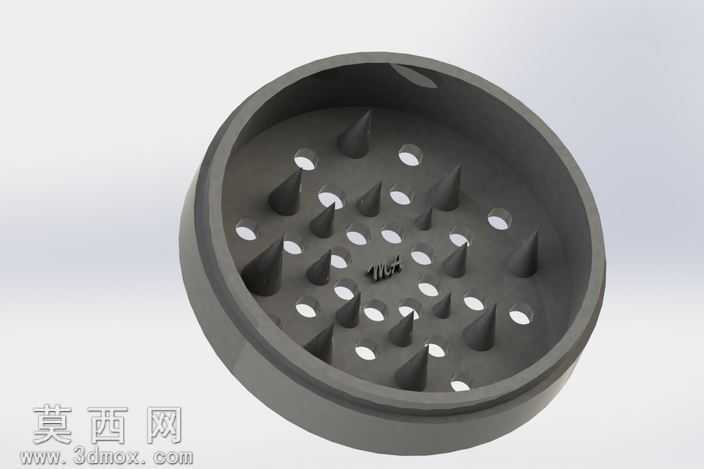

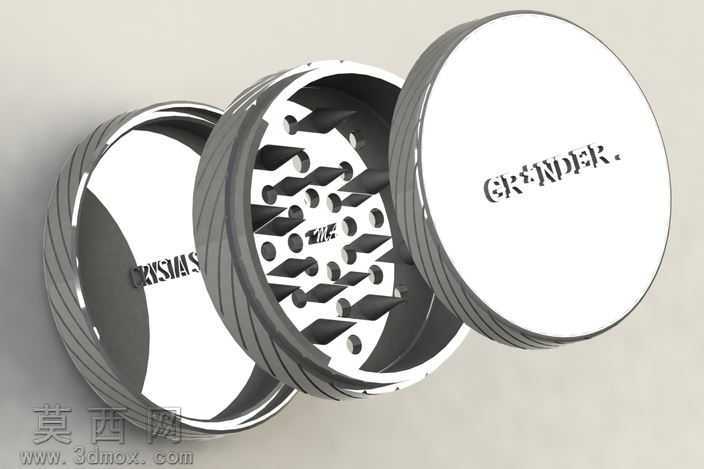

本作品为不锈钢材质三层式烟草研磨器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循五金加工的工艺公差要求，对每一处配合间隙做了精准设定，保证各层组件旋转开合顺畅无卡滞。外观设计上采用圆形便携造型，外层壳体做了防滑纹理处理，既提升握持摩擦力避免使用时打滑，也通过纹理细节提升产品的质感层次。模型渲染阶段采用金属不锈钢材质球，调整了金属粗糙度、反射强度参数，还原出不锈钢材质冷冽的金属光泽，同时对研磨齿做了倒角处理的细节呈现，避免尖锐棱角带来的加工与使用安全隐患。结构设计上分为三层功能区，最上层为顶盖，内侧印有品牌标识，中层为研磨核心层，排布了错落的菱形研磨齿与落料孔，研磨齿采用错位排布设计，转动时上下齿交错剪切，可将烟草研磨至均匀细碎的状态，研磨后的物料通过中层的落料孔进入最下层的储料腔，储料腔做了光滑内壁处理，方便物料倾倒与清洁。设计过程中充分考虑了日常使用的场景需求，整体尺寸控制在单手握持的舒适范围，三层之间采用磁吸与卡扣结合的闭合方式，既保证闭合时的密封性避免物料洒出，也方便拆分清洁。建模时对每一个零件都做了单独的特征建模，从壳体的拉伸、旋转特征，到研磨齿的阵列、切除特征，再到防滑纹理的扫描特征，每一步建模逻辑清晰，参数可编辑，方便后续根据生产需求调整尺寸、齿形排布等参数。渲染输出的效果图还原了产品的真实材质质感与结构拆分状态，清晰展示了各层的功能分区与结构特点，可直接用于产品前期的方案展示、结构验证以及生产前的工艺对接，整体设计兼顾实用性与美观性，符合便携研磨器具的使用需求与五金产品的加工工艺要求。
